26.2. Конструктивные решения балконов

Основным конструктивным элементом балкона является балконная площадка, выступающая за наружную поверхность внешней стены. Как правило, балконные площадки выполняют из железобетона и их закрепляют в стенах как консольные плиты, удерживаемые от опрокидывания массой вышележащих стен и анкерами, привариваемыми к закладным деталям площадок. Анкера бывают вертикальными, закрепляемыми в кладке стен (простенков) или в крупных перемычных элементах, и горизонтальными, крепящимися к массивным элементам перекрытий (рис. 26.2.1; 26.2.2 и 26.4).

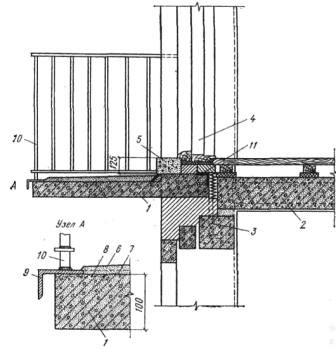

Рис. 26.2.1. Вариант конструктивного решения балкона с консольно закреплённой железобетонной балконной плитой в кладке каменной стены: 1 – балконная плита; 2 – плита междуэтажного перекрытия; 3 – анкер из перемычки для крепления балконной плиты; 4 – коробка балконной двери; 5 – бетонная ступень; 6 – покрытие пола балкона; 7 – гидроизоляция; 8 – зак-ладная деталь; 9 – слив; 10 – стойка ограждения; 11 – закладная деталь (уголок) для приварки анкера

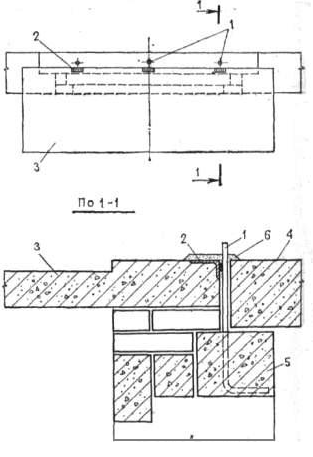

Р ис. 26.2.2. Вариант узла крепления бал-конной плиты в кладке кирпичной стены к анкеру из перемычки: 1 – стальные анкера сборной железобетон-ной перемычки; 2 – закладная деталь балконной плиты; 3 – балконная плита; 4 – плита перекрытия; 5 – перемычка; 6 – цементно-песчаный раствор

В домах со стенами из штучных материалов балконные плиты могут укладываться на стальные или железобетонные балки, консольно закреплённые в кладке несущих стен. Стальные консольно закреплённые в стенах балки могут так же выполнять роль жёсткой арматуры в монолитных балконных плитах. В домах с лёгкими наружными стенами, масса которых недостаточна для удержания балконной плиты, балконы поддерживают стойками, приставными колоннами Г-образной формы или растяжками-подвесками. При этом стойки могут опираться на продолжения фундаментов поперечных несущих стен, приставные колонны крепят к стенам, а подвески – к перекрытиям или внутренним несущим стенам (рис. 26.3).

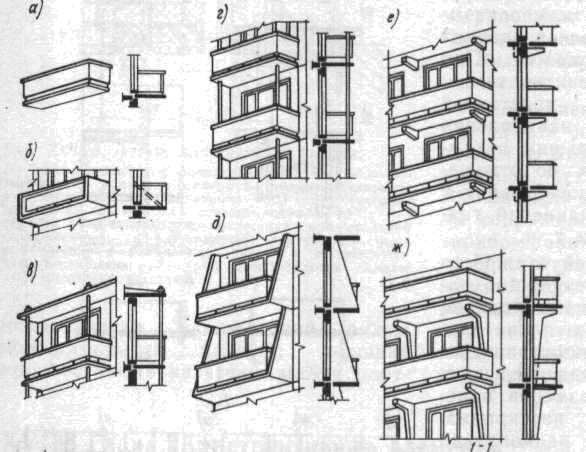

Рис. 26.3. Примеры кон-структивных решений балконов: а – с консоль-ной балконной плитой; б – с подвесной к внут-ренней поперечной стене балконной плитой; в – то же к карнизной плите; г – с опиранием балконной плиты на стойки; д – в виде на-весных объёмных бал-конных элементов; е – с опиранием балконной плиты на консольные балки; ж – то же на кронштейны (приставные Г-образной колонны)

Балконная плита может быть консольным продолжением плиты перекрытия, и в этом случае в зоне опирания плиты на наружную стену устраивают отверстия нужных размеров и формы, которые заполняют термовкладышами для снижения теплопроводности зоны примыкания балконной плиты к плите перекрытия (рис. 26.4).

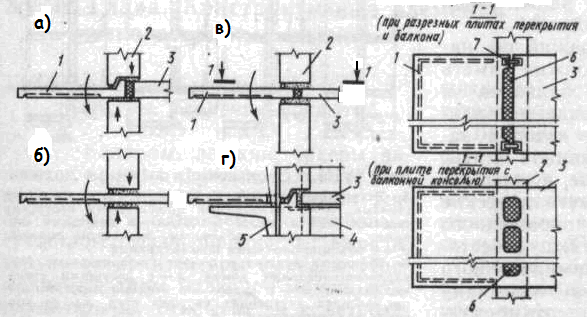

Р ис. 26.4. Варианты опирания балконных плит и утепления зо-ны сопряжения бал-конной плиты со стеной и перекрыти-ем: а–г – схемы пе-редачи усилий от бал-конной плиты на конструкции (а – на-ружной несущей стены; б – легкобе-тонной панели пере-крытия и наружной стены; в – стены и перекрытия из тяжёлого бетона; г – приставной опоры); 1 – балконная плита; 2 – наружная стена; 3 – перекрытие; 4 – внутренняя стена; 5 – Г-образный кронштейн; 6 – утеплитель; 7 – стальная накладка (горизонтальный анкер)
