25.4. Функциональное назначение дверей и требования, предъявляемые к ним
Двери служат для сообщения между помещениями, а также между зданием и примыкающей территорией. По назначению двери подразделяются на внутренние (в том числе входные в квартиры из лестничных клеток), наружные (входные в здания, балконные, тамбурные, двери мусороприёмных камер и др.), а также двери-лазы и двери-люки для прохода на чердак, крышу, подвал и др. В зависимости от материала двери бывают деревянными, металлическими, стеклянными и комбинированными, а в зависимости от конструктивного исполнения – щитовыми, обвязочными (рамочно-каркасными) и филёнчатыми. По количеству дверных полотен двери подразделяют на однопольные, двупольные и полуторапольные. В полуторапольных дверях широкое полотно используют для постоянного прохода, а узкое дополнительно открывают для проноса громоздких предметов. По способу и направлению открывания полотен двери бывают распашными (открываемыми поворотом дверного полотна вокруг вертикальной крайней оси в одну сторону), качающимися (открываемыми поворотом дверных полотен вокруг вертикальных крайних осей в обе стороны), раздвижными и вращающимися.
Направление открывания дверей зависит от назначения и использования помещений, прилегающих к обеим сторонам дверного проёма. Двери, предназначенные для прохода большого количества людей, должны открываться наружу с целью обеспечения беспрепятственной эвакуации, т. е. двери на путях эвакуации должны открываться по направлению выхода из помещения или здания и ширина путей эвакуации должна быть не менее 1 м, а дверей – не менее 0,8 м.
Двери, ведущие из помещений в коридоры с большим движением, в том числе из жилых комнат в передние и холлы, желательно открывать внутрь. Входные двери из лестничной площадки в квартиру тоже желательно открывать внутрь квартиры. К дверям предъявляют требования по теплозащите и звукоизоляции примыкающих помещений, что особенно важно для входных и балконных дверей.
25.5. Конструктивные элементы заполнения дверных проёмов
Дверные проёмы в стенах и перегородках заполняют дверными коробками с навешенными на них дверными полотнами. Конструктивно дверная коробка, как и оконная, представляют собой раму, размеры элементов которой зависят от местоположения дверей и их вида. При распашном открывании дверей коробки имеют четверти на внутренней поверхности размером 15х40 мм для притвора с дверными полотнами.
Дверные коробки в проёмах каменных стен, которые, как правило, имеют четверти, крепят гвоздями или ершами, забиваемыми в специальные деревянные пробки-вкладыши в кладке стен проёмов или непосредственно в кирпичную кладку стен. Перед установкой в проёмы каменных стен дверные коробки антисептируют и обивают толем или рубероидом, зазоры между стеной и коробкой уплотняют конопаткой, а откосы оштукатуривают цементно-песчаным раствором (рис. 25.13).
В перегородках дверные коробки крепят к элементам обвязки в проёмах, а зазоры между перегородкой и коробкой закрывают наличниками. Наличники внизу у пола могут заканчиваться тумбочками – короткими профилированными планками, закрывающими зазоры между полом и наличниками (рис. 25.13 в и 25.14 а, б).

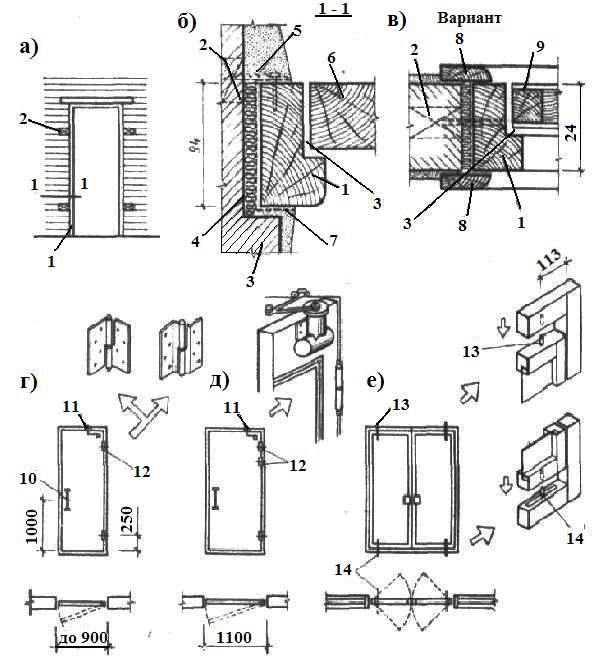

Рис. 25.13. Крепления дверных блоков к стенам и перегородкам и навешивание дверных полотен: а – расположение пробок-вкладышей в кладке стен; б – крепление дверной коробки к стене; в – то же к перегородке; г, д, – навешивание дверных распашных полотен; е – то же с качающимися полотнами; 1 – дверная коробка; 2 – пробка-вкладыш; 3 – четверть в стене и коробке; 4 – конопатка; 5 – ёрш; 6 – дверное полотно; 7 – толь; 8 – наличник; 9 – обвязка; 10 – ручка; 11 – дверной закрыватель; 12 – петли; 13 – верхний шарнир; 14 – нижний шарнир-подпятник с механизмом закрывания дверей

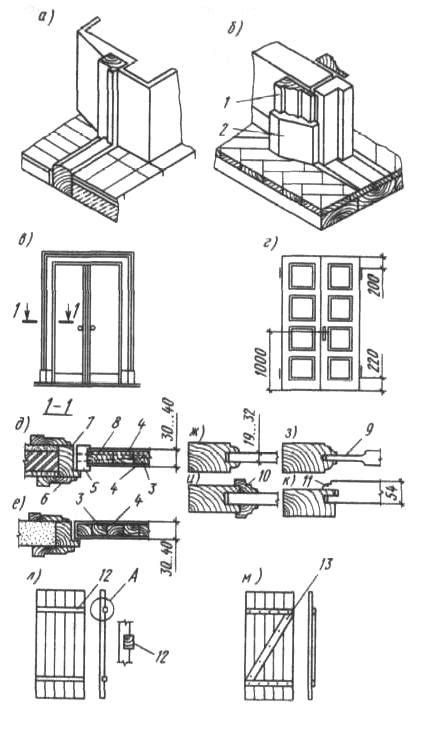

Р
ис.
25.14. Примыкание нижней части дверных
коробок к стенам и пе-регородкам и
конструк-ции дверных полотен: а – низ
дверной короб-ки в проёме стены; б
– то же в проёме пере-городки; в –
дверное полотно щитовое; г – то же
филёнчатое; д – деталь щитового по-лотна
с обвязочной рамкой; е – то же без
рамки; ж, з, к – деталь филёнчатого
полотна с брусковой обвязкой, имеющей
паз под фи-лёнку; и – то же с креплением
филёнки раскладками; л – плот-ничное
полотно на шпонках; м – то же на планках;
1
– наличник; 2 – тумбочка; 3 – столяр-ные
бруски-рейки; 4 – об-лицовка шпоном или
фанерой; 5 – рамка; 6 – наличник; 7 –
коробка; 8 – нагель на клею; 9 – филёнка;
10 – раскладка; 11 – наплыв; 12 – шпон-ка;
13 – планка
Для заполнения дверных проёмов во внутренних стенах и перегородках в гражданских зданиях массового строительства применяют, как правило, деревянные двери, полотна которых имеют толщину 40 мм, высоту 2000 мм и ширину 600, 700, 800, 900 и 1100 мм (однопольные двери); а также высоту 2300 мм и ширину 1200, 1400 и 1800 мм (общая ширина двупольных дверей). Для подсобных помещений, например, санитарно-технических узлов, допускается применение дверных полотен толщиной 30 мм и высотой не менее 1800 мм (двери в ванные комнаты, туалеты, кладовые и др.).
Входные двери в квартиру с лестничной площадки или коридора имеют ширину 900 мм с усиленными дверными полотнами и коробками с порогами, для входа в комнаты – 800 мм, а в подсобные помещения – 600 и 700 мм.
Конструкция дверных полотен зависит от назначения дверей и может быть щитовой, филёнчатой или обвязочной. Щитовое дверное полотно состоит из брусковой обвязочной рамки, которую заполняют сплошным щитом из брусков или реек, или каркасом из брусков или реек и с обеих сторон покрывают фанерным шпоном, древесноволокнистыми плитами или пластиком. Щитовые полотна также могут быть без обвязки в виде сплошной плиты из брусков или реек с облицовкой фанерным шпоном или древесноволокнистой плитой (см. рис. 25.14 в, д, е).
Филёнчатое дверное полотно состоит из наружной вертикальной и горизонтальной обвязки, расположенной по периметру полотна, средников (промежуточных элементов) и заполнения между обвязкой и средниками, называемого филёнками (см. рис. 25.14 г, ж, з, и, к).
Филёнки устраивают из досок, фанеры, древесноволокнистых плит, пластика, при этом внутриквартирные двери выполняют с однослойными филёнками, а входные – многослойными с прокладкой при необходимости между слоями утепляющего материала. Двери филёнчатой конструкции применяют в уникальных зданиях, в индивидуальном строительстве и др.
Двери обвязочной конструкции имеют обвязку из цельных деревянных элементов и заполнение в виде плоских элементов из фанеры, древесноволокнистых плит, пластика, стекла и др.

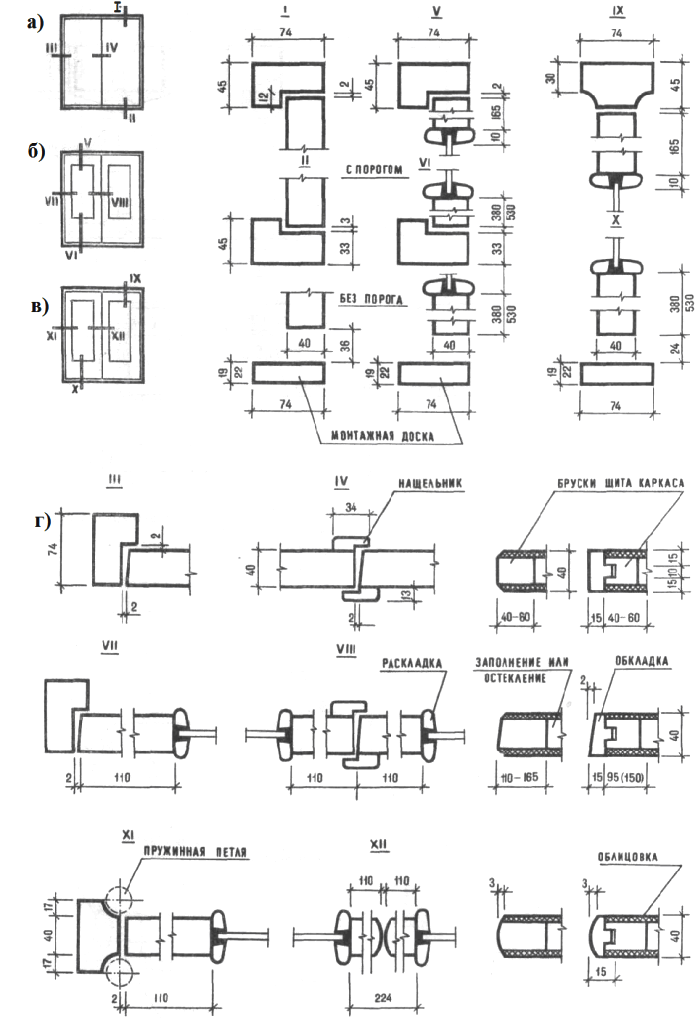

Рис. 25.15. Варианты конструкций внутренних двупольных дверей: а – глухие щитовой конструкции с притвором в четверть; б – остеклённые с притвором в четверть; в – остек-лённые с качающимися полотнами; г – сечение элементов полотен по кромкам (краям)
Для внутренних входных дверей применяют дверные коробки с порогами и глухие дверные щитовые распашные полотна со сплошным заполнением щитов деревянными брусками или рейками, а для внутриквартирных дверей могут применяться щитовые полотна с каркасным заполнением и дверные коробки с порогами и без порогов с установкой монтажных досок, которые крепят к нижним торцам вертикальных обвязок дверных коробок, при этом дверные полотна могут быть распашными или качающимися. Качающиеся полотна навешивают на дверные коробки с помощью специальных пружинных петель, обеспечивающих открывание в обе стороны и автоматическое закрывание полотен (см. рис. 25.15).
а б в

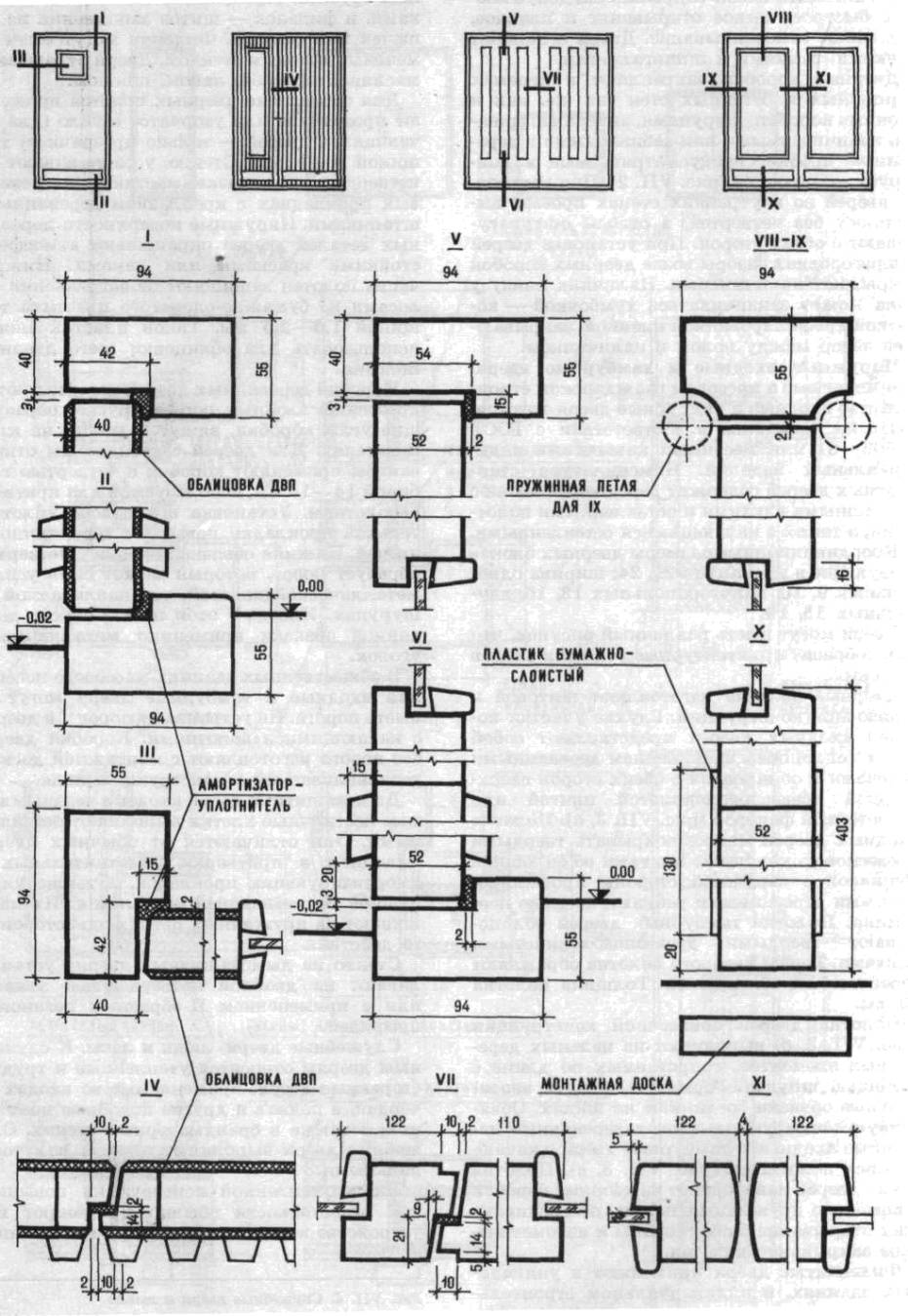

Рис. 25.16. Варианты конструкций наружных входных и тамбурных дверей:
а – щитовые; б – обвязочной конструкции; в – то же с качающимися полотнами
Наружные входные и тамбурные двери в массовом гражданском строительстве устраивают деревянными с распашными глухими щитовыми или обвязочной конструкции полотнами, или с качающимися полотнами. Глухие участки полотен наружных входных дверей выполняют щитовой конструкции со сплошным заполнением брусками и облицовкой сверхтвёрдой древесноволокнистой плитой или водостойкой фанерой (см. рис. 25.16).
