24.6. Каркасные гипсокартонные перегородки

Гипсокартонные перегородки устанавливают на несущие конструкции перекрытий. Они состоят из элементов каркаса в виде стоек из деревянных брусков или стальных профилированных полос, обшитых гипсокартонными листами, имеют небольшую массу, мало трудоёмки и недороги (рис. 24.12.). К деревянным стойкам гипсокартонные листы крепят гвоздями или шурупами, а к стальным стойкам – винтами-саморезами или шурупами-саморезами.

Стойки устанавливают между нижними и верхними направляющими брусьями, которые крепят к несущим элементам перекрытий. В зависимости от требований по звукоизоляции перегородки могут выполняться с воздушной прослойкой между двухслойными обшивками или с частичным или полным заполнением этого объёма полужёсткими минераловатными или стекловатными плитами толщиной до 80 мм, что существенно повышает их звукоизолирующую способность. Гипсокартонные перегородки могут устраиваться в построечных условиях или собираться из готовых панелей.

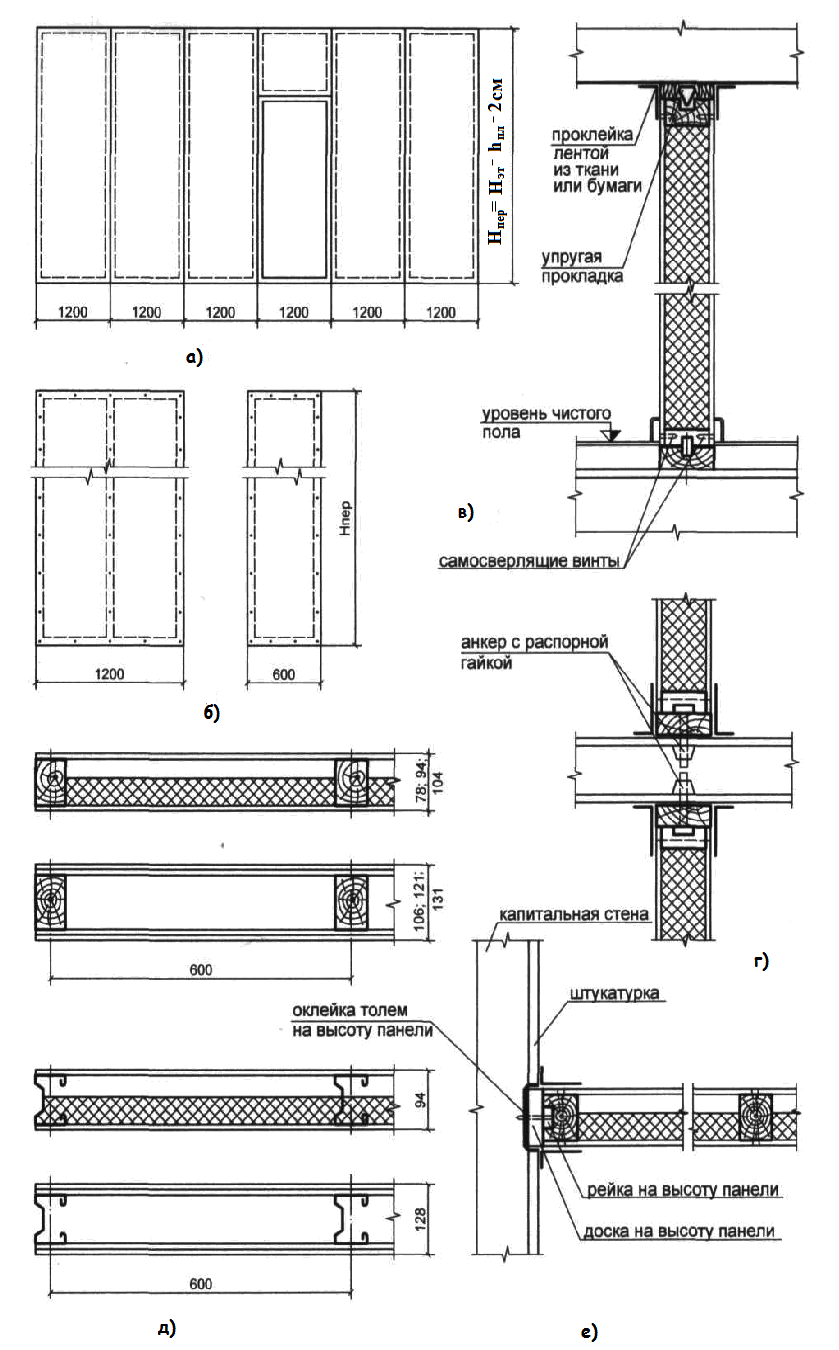

Рис. 24.12. Варианты конструктивных решений каркасных гипсокартонных перегородок из панелей: а – перегородка в сборе; б – панели перегородок; в – узлы крепления перегородок к перекрытиям; г – то же, к стенам; д – варианты конструктивных решений перегородок (с деревянным или стальным каркасом, без заполнения или с заполнением); е – узел примыкания перегородки к стене

Поверхности гипсокартонных перегородок после шпатлёвки покрывают краской или оклеивают обоями или облицовывают плитками или другими материалами.

24.7. Раздвижные и сборные перегородки

Для временной перепланировки квартир применяют раздвижные трансформирующиеся перегородки или сборные перегородки-шкафы. Раздвижные перегородки устраивают гармончатого или створчатого типа. Гармончатые перегородки выполняют из узких щитов, шарнирно соединённых друг с другом, или из синтетических мягких материалов, раздвигающихся и сдвигающихся «гармошкой» с помощью роликов, перемещающихся в металлических направляющих, прикреплённых к потолку и полу (рис. 24.13).

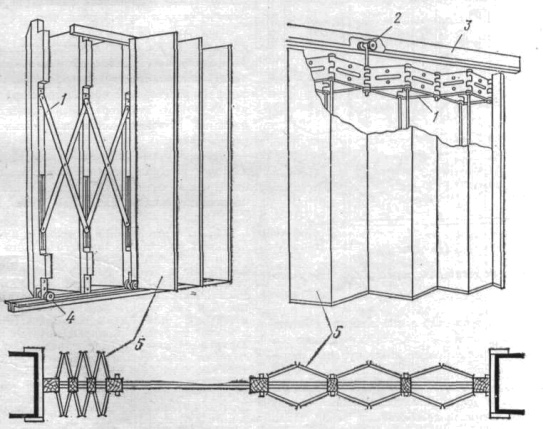

Рис. 24.13. Раздвижная перегородка гармонча-того типа: 1 – механизм сдвижки-раздвижки перегородки; 2 – ролики подвески; 3 – направля-ющая; 4 – ролики опор-ные; 5 – шарнирно соединённые щиты

Створчатые раздвижные перегородки состоят из отдельных шарнирно соединённых створок, передвигающихся на роликах по верхним и нижним направляющим (рис. 24.14).

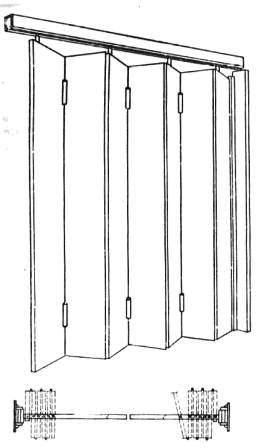

Рис. 24.14. Раздвижная перегородка створ-чатого типа

В качестве сборных передвижных перегородок применяют перегородки-шкафы, используемые для хранения книг или другого хозяйственного имущества или инвентаря. Перегородки-шкафы, выпускаемые мебельными предприятиями, состоят из элементов, из которых можно собрать перегородку-шкаф в нужном месте и с возможностью пользования шкафами со сторон смежных комнат. На рис. 24.15 показан вариант сборной перегородки-шкафа.

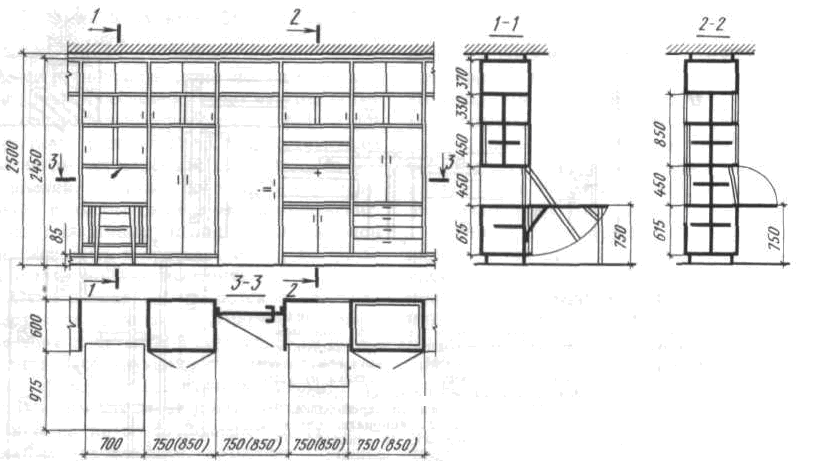

Рис. 24.15. Вариант сборной передвижной перегородки-шкафа
