24. Перегородки
24.1. Общие сведения о перегородках и требования, предъявляемые к ним
Перегородки – это тонкие ненагруженные ограждения, устанавливаемые на перекрытия. Функциональное назначение перегородок – разделение помещений в плане и их защита от шума, проникающего из соседних помещений. К перегородкам предъявляются следующие требования: малая масса, так как перегородки опираются на перекрытия; небольшая толщина (чтобы занимать меньшую площадь), хорошая звукоизоляционная способность, сопротивление возгоранию, соответствующие санитарно-гигиенические качества (гладкие и легко очищающиеся поверхности, отсутствие щелей) и малая трудоёмкость при их устройстве.
Опорами для стационарных перегородок служат несущие конструкции перекрытий, а для перегородок первых этажей в домах без подвалов и в подвальных этажах – кирпичные или бетонные столбики или бетонная подготовка. Опирание перегородок на покрытие пола и лаги не допускается (кроме раздвижных, сборных и столярных перегородок).
В зависимости от назначения перегородки в жилых домах бывают межквартирными, межкомнатными и ограждающими санитарно-кухонные узлы. Межквартирные перегородки должны иметь повышенную звукоизоляционную способность по сравнению с межкомнатными, а перегородки, ограждающие санитарно-кухонные узлы должны быть влагостойкими и иметь гигиеническую отделку поверхности. Согласно нормам звукоизоляционная способность межкомнатных перегородок – не менее 36 дБ, а межквартирных – не менее 45 дБ.
Как и в перекрытиях в зависимости от способа обеспечения звукоизоляционной способности различают акустически однородные и акустически неоднородные перегородки. В акустически однородных перегородках, выполняемых из одного материала, например, кирпича или бетона, требуемая звукоизоляционная способность обеспечивается массой и соответственно толщиной перегородки, что увеличивает нагрузку на перекрытие.
Акустически неоднородные перегородки выполняют слоистыми из нескольких материалов (в том числе из лёгких материалов и с воздушными прослойками). Хотя устройство таких перегородок более трудоёмко, но при их применении значительно снижается нагрузка на перекрытия. Так, например, межквартирная перегородка из шлакобетонных плит толщиной 200 мм имеет массу 200 кг/м2 и обеспечивает звукоизоляцию в 45 дБ, а перегородка из двух шлакобетонных плит, толщиной по 60 мм и воздушной прослойкой между ними в 80 мм имеет ту же толщину, но меньшую массу (120 кг/м2) и обеспечивает звукоизоляцию в 47 дБ.
В зависимости от применяемых материалов перегородки бывают гипсовыми, гипсошлаковыми, гипсоопилочными, из лёгких и ячеистых бетонов, шлакобетонными, кирпичными, деревянными, а в зависимости от способа устройства – крупнопанельными, каркасными и из штучных материалов (плит, блоков, камней и др.).
24.2. Крупнопанельные перегородки
Крупнопанельные перегородки изготавливают размером на комнату из гипсобетона с заполнителем из шлака или древесных опилок. По контуру эти перегородки имеют деревянную обвязку, которая может быть или из досок-пластин толщиной 40 мм и шириной, равной толщине панели перегородки, или из двух брусков сечением 40х40 мм снизу панели и по бокам и из двух треугольных брусков с катетом 40 мм по верху. Гипсобетонные панели армируют деревянными каркасами из реек сечением 10х20 мм с ячейкой 400х400 мм, при этом каркасы крепят к элементам обвязки (рис. 24.1.1 и 24.1.2).

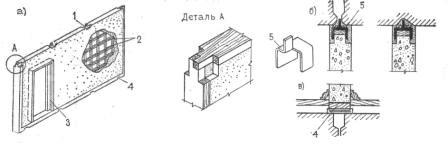

Рис. 24.1.1. Вариант конструктивного решения крупнопанельной гипсобетонной перегородки с обвязкой из досок-пластин: а – общий вид панели; б – примыкание панели к потолку; в – примыкание панели к полу; 1 – подъёмные петли; 2 – деревянный реечный каркас; 3 – дверной блок; 4 – обвязка из деревянных досок-пластин; 5 – стальной хомут-накладка для крепления перегородки с перекрытием

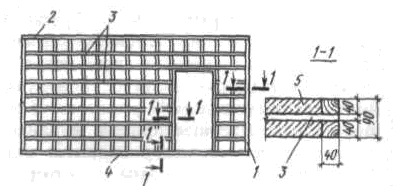

Рис. 24.1.2. Вариант конструктивного решения крупнопанельной гипсобетонной перегородки с обвязкой из двух деревянных брусков: 1 – вертикальная обвязка; 2 – верхняя обвязка; 3 – рейки каркаса; 4 – нижняя обвязка; 5 – гипсобетон
Дверные проёмы в панелях по бокам и сверху имеют обвязку из брусков или пластин для крепления дверных коробок. В панелях устанавливают стальные подъёмные петли, заделываемые на всю высоту панели с частотой – одна петля не более чем на 1,5 м длины панели. Такая конструкция подъёмных петель повышают жёсткость панелей перегородок при транспортировании и монтаже.
Толщина крупнопанельных перегородок 80–100 мм, они имеют гладкую поверхность, пригодную под окраску или оклейку обоями без штукатурки. Межкомнатные перегородки устраивают однослойными, т. е. из одной панели, а межквартирные – двухслойными с воздушной прослойкой между панелями до 40 мм.
Крупнопанельные перегородки, как правило, устраивают на железобетонных перекрытиях из плит и их устанавливают на слой раствора или на упругую звукоизоляционную прокладку. Для исключения передачи усилий зазоры между перегородками, стенами и потолочными перекрытиями должны быть в пределах 10–15 мм и их уплотняют конопаткой из просмолённой пакли или паклей, смоченной в гипсовом растворе, а снаружи зазоры заделывают раствором на глубину 20–30 мм и затем проклеивают полосами из ткани. Пол от перегородки отделяют упругой прокладкой (рис. 24.2 и 24.3).
Для крепления перегородок к стенам в последних устраивают деревянные пробки-вкладыши, в которые забивают стальные ерши-закрепы, удерживающие перегородки в вертикальном положении. При высоте перегородок до 3,3 м закрепы ставят в двух уровнях, расположенных на расстоянии 0,75 м от низа и верха перегородки, а при большей высоте закрепы ставят ещё и посередине перегородки (рис. 24.2 б и 24.3). К потолочным перекрытиям панели перегородок крепят с помощью стальных планок-пластин сечением 5х50 мм, которые одним концом прибивают гвоздями к верхней обвязке перегородки, а второй конец заводят в заранее вырубленные в нижней поверхности элементов перекрытий бороздки глубиной 10–15 мм, при этом с каждой стороны перегородки ставят по 2–3 пластины.

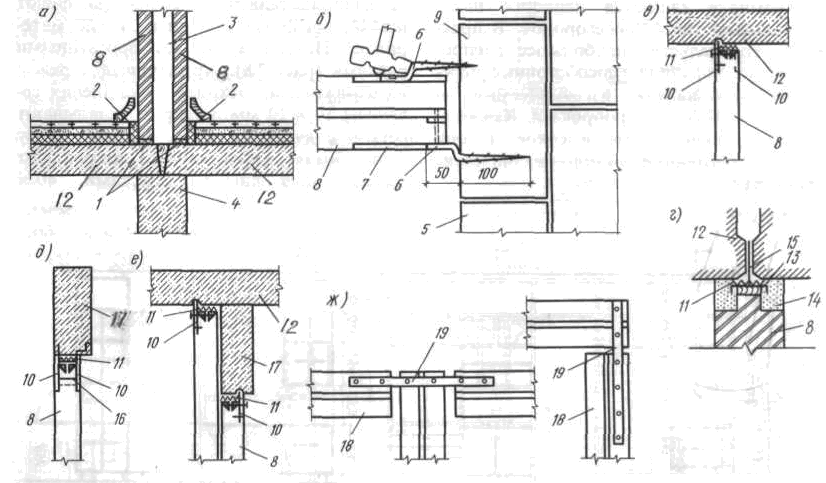

Рис. 24.2. Варианты крепления перегородок: а – установка перегородки на железобетонное перекрытие; б – крепление перегородки к стене ершами-закрепами; в – крепление перегородки к плите перекрытия; г – крепление перегородки в шов между плитами перекрытия; д – крепление межкомнатной перегородки к балке; е – крепление межквартирной перегородки к плите перекрытия и балке; ж – крепление перегородок между собой; 1 – раствор; 2 – упругие прокладки; 3 - воздушная прослойка; 4 – стена или балка; 5 – стена; 6 – ёрш-закреп; 7 – паз для головки ерша-закрепа; 8 – панель-перегородка; 9 – деревянный вкладыш; 10 – стальная пластина; 11 – конопатка и чеканка; 12 – плита перекрытия; 13 – обвязка перегородки; 14 – раствор; 15 – хомут-накладка; 16 – шурупы (гвозди); 17 – балка-прогон; 18 – обвязка; 19 – стальная накладка
Если продольная ось перегородки совпадает со стыками элементов перекрытий, то можно использовать подъёмные петли перегородок для крепления их к перекрытию или крепить перегородки к перекрытию с помощью специальных скобообразных хомутов-накладок, которые охватывают верх перегородки, а выступающей вверх пластинкой заходят в стыки между элементами перекрытий или в вырубленные бороздки (рис. 24.1.1 б; 24.2 г и 24.3 г).

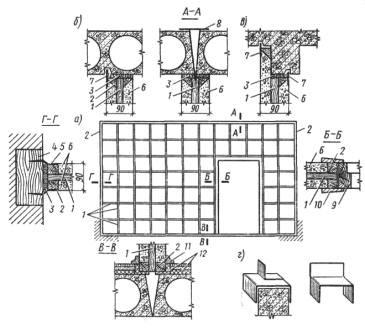

Рис. 24.3. Варианты примыкания и крепления крупнопанельных перегородок к другим элементам: а – общий вид перегородок; б – примыкание перегородки к многопустотным плитам-настилам перекрытия; в – то же, к балке; г – деталь крепления (хомут-накладка); 1 – деревянные рейки каркаса; 2 – обвязка перегородки; 3 – просмолённая или смоченная в гипсовом растворе пакля; 4 – деревянный вкладыш; 5 – ерши-закрепы для крепления перегородки; 6 – гипсобетонная перегородка; 7 – стальные пластины или штырь; 8 – крепёжная проволока; 9 – дверная коробка; 10 – наличник; 11 – галтели; 12 – упругая звукоизоляционная прокладка
Между собой панели-перегородки по верху скрепляют стальными накладками, прибиваемыми к верхней обвязке, а внизу панели-перегородки удерживаются от сдвига силами сцепления и трения и конструкцией пола (рис. 24.2 а, ж).
