23.8. Винтовые лестницы и лестницы с забежными ступенями

Винтовые лестницы в жилых домах могут применяться как внутриквартирные при устройстве квартир в разных уровнях, но их нельзя применять в качестве путей эвакуации. При конструировании винтовой лестницы следует иметь в виду, что при высоте подступенка 150 мм ширина клинообразной проступи в середине марша должна находиться в пределах 270–340 мм, т. е. не должна быть меньше расчётной ширины проступи (рис. 23.3 з). В качестве внутриквартирных также используется лестница с забежными ступенями, когда на месте междуэтажной площадки устраивают винтовой участок лестницы, что позволяет уменьшить площадь, занимаемую лестницей в плане (рис. 23.3 и). Ступени винтовых лестниц и забежные ступени выполняют клинообразной формы и их опирают уширенными концами на стены лестничной клетки, а узкими концами – на внутренние опоры в виде стоек. Возможны и другие конструктивные решения, когда ступени винтовых лестниц опирают или только на стены или только на внутренние стойки. Для устройства винтовых лестниц и забежных ступеней могут быть использованы дерево, металл, железобетон или указанные материалы в комбинации.

23.9. Подвальные, наружные, чердачные и аварийные лестницы

Лестницы в подвалы устраивают или в пределах лестничных клеток и их ограждают глухой стеной от основной лестницы (рис. 23.12), или в специальных приямках, примыкающих к наружным стенам здания (обычно со стороны двора) и ограждённых подпорными стенками (рис. 23.13). Подвальные лестницы выполняют одномаршевыми из железобетонных мелкоразмерных или крупноразмерных элементов. Сверху над приямком устраивают пристройку со стенами и крышей.

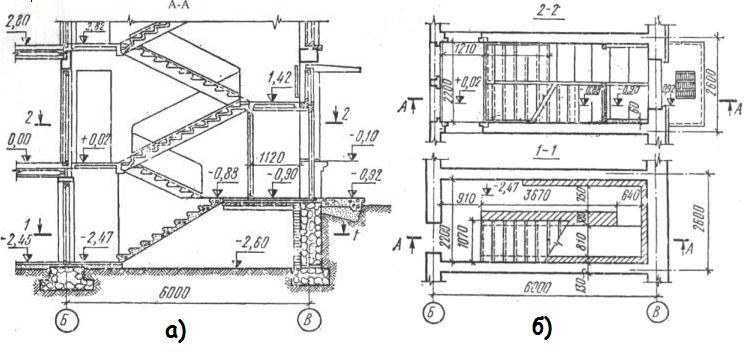

Рис. 23.12. Вариант лестницы в подвал в пределах лестничной клетки: а – разрез; б – планы

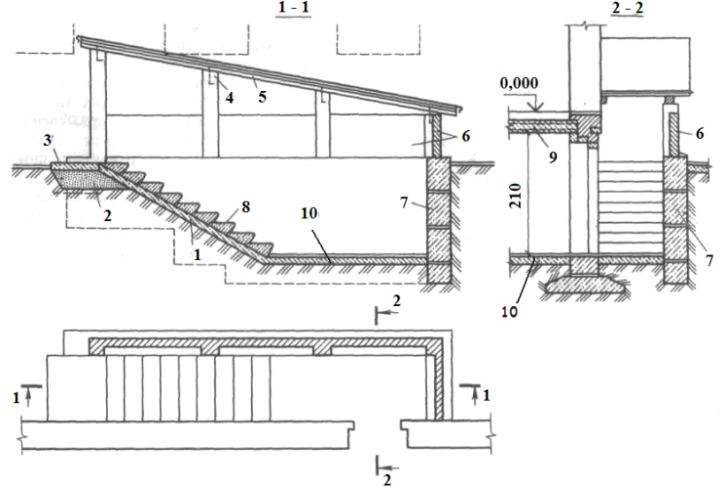

Рис. 23.13. Вариант устройства наружного входа в подвал: 1 – бетонная подготовка; 2 – уплотнённая песчаная подушка; 3 – железобетонная плита; 4 – опоры навеса; 5 – навес; 6 – кирпичное ограждение; 7 – подпорная стенка; 8 – ступени; 9 – перекрытия подвала; 10 – бетонная подготовка и пол

Перед входной в здание дверью устраивают бетонную площадку, возможно с плиточным покрытием, высотой 150– 200 мм, шириной не менее 1400 мм и длиной, превышающей ширину входной двери не менее чем на 1 м. При необходимости устраивают входную лестницу высотой в 3 и более ступени. Площадку укладывают на утрамбованный непучинистый грунт, а при устройстве входной лестницы её площадку и ступени опирают на специальные стенки-щеки, устраиваемые на отдельных фундаментах, или укладывают на утрамбованный непучинистый грунт (рис. 23.14). Площадке и ступеням придают уклон от стены здания для стока воды, а для защиты от атмосферных осадков над входной площадкой или лестницей устраивают козырёк в виде консольной плиты или навеса (рис. 23.15).

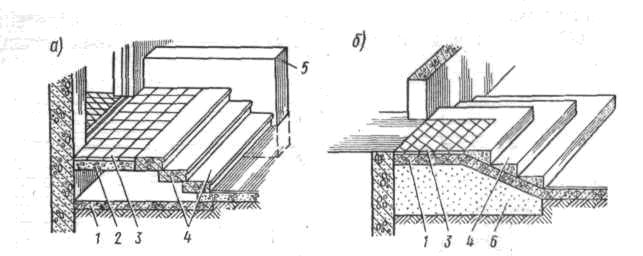

Рис. 23.14. Варианты входных лестниц: а – с боковыми стенами-щёками; б – трёхсторон-няя на непучинистом грунте; 1 – бетонная подготовка; 2 – железобетонная плита; 3 – пол; 4 – ступени; 5 – стенки-щёки; 6 – непучинистый грунт (песок)

Рис. 23.15. Козырёк над входом

Для выхода на чердак или совмещённое покрытие в жилых домах высотой до 5-ти этажей устраивают откидные или стационарные лестницы-стремянки, примыкающие к открывающимся люкам в перекрытиях или к будкам для выхода на крышу с дверным лазом в покрытиях (рис. 23.16 а, б).

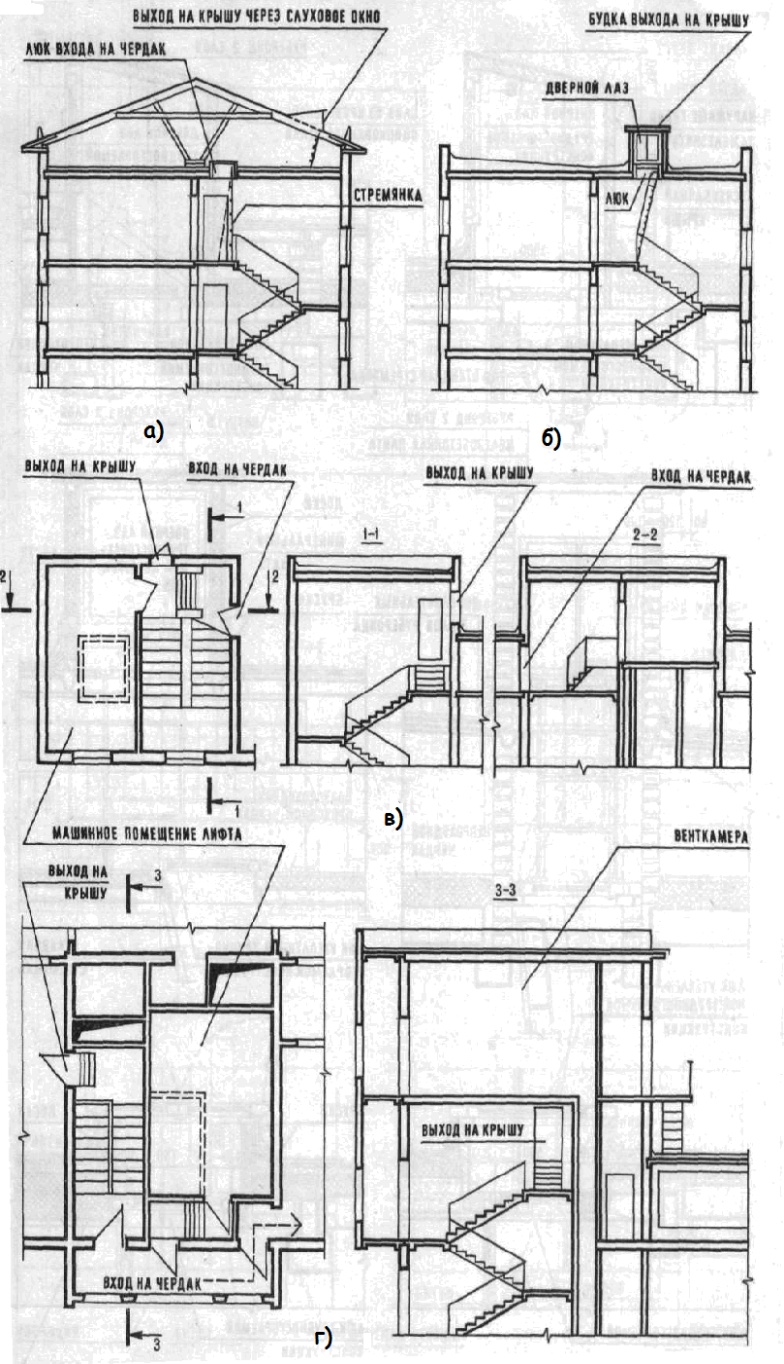

Рис. 23.16. Варианты конструктивных решений входов на чердак и выходов на крышу: а, б – в домах высотой до 5 этажей; в – в домах с лифтом; г – то же с незадымляемой лестницей

В зданиях выше 10 м или более 5 этажей вход на чердак устраивают по продолжающейся до чердака лестнице с устройством площадки перед входом на чердак. В зданиях с лифтом входы на чердак устраивают с верхней площадки лестничного марша, ведущего в машинное помещение лифта, а площадку размещают на уровне чердачного перекрытия (рис. 23.16 в).

В зданиях с незадымляемыми лестницами входы на чердак устраивают из помещений, сообщающихся с лестничной клеткой через открытый для наружного воздуха проход. Люки для выхода на чердак и дверные лазы для выхода на покрытие крыши имеют размеры не менее 0,6х0,8 м (рис. 23.16 г).

В многоэтажных зданиях для эвакуации людей в случае пожара устраивают наружные пожарные металлические лестницы, выход на которые из помещений выполняют через балконы или специальные эвакуационные площадки, устраиваемые на уровне эвакуационных выходов. Угол наклона этих лестниц не более 45°, а ширина не менее 70 см. Эвакуационные площадки выполняют металлическими из прутковой стали с интервалом между прутками 6–7 см и их оборудуют (как и лестницы) прочными ограждениями высотой 0,8 м (рис. 23.17.1 б).

В жилых домах, высотой в 3 и более этажа устраивают наружные пожарные лестницы на крышу, тетивы которых изготавливают из уголков, швеллеров или полосовой стали, а ступени из стальных прутков диаметром 16–18 мм. Пожарные лестницы устраивают прямыми вертикальными и не доводят до уровня отмостки на 2,5–3 м (рис. 23.17.1 а). При высоте здания более 30 м в пожарных лестницах необходимо устраивать промежуточные площадки. Внизу пожарную лестницу опирают на консоли-кронштейны, закреплённые в стене, а вверху удерживают от опрокидывания стальными анкерами (рис. 23.17.2).

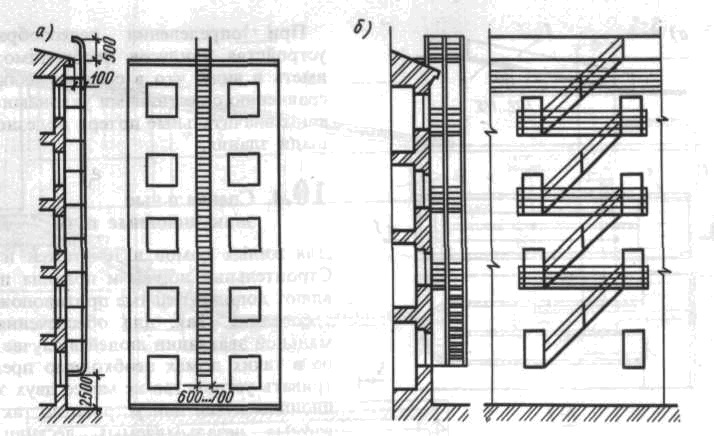

Рис. 23.17.1. Наружные пожарные и аварийные лестницы: а – пожарная лестница; б – аварийная лестница

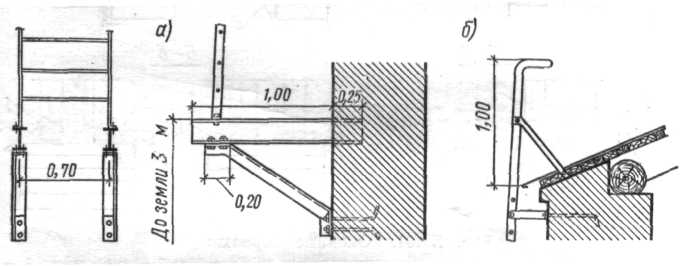

Рис. 23.17.2. Узлы крепления пожарных лестниц: а – нижняя часть; б – верхняя часть
