23.6. Лестницы по стальным балкам

Несущими элементами таких лестниц являются стальные подплощадочные и подкосоурные балки и косоуры. Для балок используют двутавры и швеллеры № 14–18, при этом подкосоурные балки и косоуры соединяют между собой с помощью болтов или сварки, а нижние концы первых снизу косоуров опирают в монолитную бетонную плиту или в каменную кладку или бетонную подготовку под полом низа лестничной клетки (рис.23.9.1 и 23.9.2).

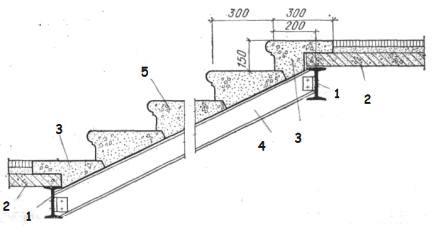

Рис. 23.9.1. Вариант лестницы по сталь-ным косоурам:

1 – подкосоурные и подплощадочные балки; 2 – железобе-тонная плита площад-ки; 3 – фризовые ступени; 4 – косоур; 5 – рядовые ступени

Подплощадочные и подкосоурные балки опирают на стены лестничных площадок. Плиты площадок могут устраиваться монолитными или сборными железобетонными, при этом площадочные плиты могут опираться как на подплощадочные и подкосоурные балки, так и на подкосоурные балки и стены лестничных клеток. В лестницах по стальным балкам применяют железобетонные ступени, которые укладывают по стальным косоурам.

Возможны и другие варианты конструктивных решений лестниц по стальным балкам, например, когда площадки и ступени лестниц устраивают на парных Z-образных стальных элементах, где горизонтальные участки являются подплощадочными балками, а наклонные – косоурами.

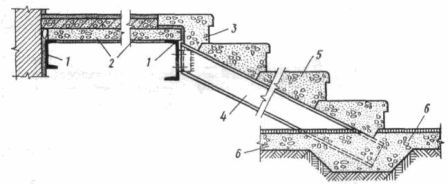

Р ис. 23.9.2. Вариант приг-ласительного марша лест-ницы по стальным косоу-рам: 1 – подплощадочные и подкосоурные балки; 2 – площадочная железобе-тонная плита; 3 – верхняя фризовая ступень; 4 – стальной косоур; 5 – ря-довая ступень; 6 – бетон-ная подготовка под пригласительный марш

23.7. Деревянные лестницы

Деревянные лестницы применяют в деревянных и малоэтажных жилых домах в качестве основных, а при устройстве квартир в двух уровнях – в качестве внутриквартирных. Ширина основных деревянных лестниц не менее 900 мм, а внутриквартирных – не менее 800 мм. Деревянные лестницы устраивают на тетивах или на косоурах. Тетивой называют наклонную балку-косоур, к которой ступени примыкают сбоку. Лестницы на тетивах бывают врезными или на прибоинах. Во врезных тетивах с внутренней стороны устраивают врезные пазы, в которые заводят концы досок проступей и подступенков (рис. 23.10 а). Глубина пазов 15–25 мм.

В лестницах на тетивах с прибоинами проступи и подступенки опирают и крепят к опорным прибоинам-столикам толщиной 25 мм, прибиваемым к тетивам с внутренней стороны (рис.23.10 б). Врезные тетивы изготавливают из пластин толщиной 70–80 мм и высотой 220 мм, а тетивы с прибоинами – из пластин 50х220 мм. По длине марша тетивы соединяют стяжными болтами для исключения их выгиба из вертикальной плоскости.

В лестницах на косоурах проступи и подступенки укладывают над косоурами, для чего к косоурам из брусьев, пластин или досок прибивают доски, в которых устроены ступенчатые вырезы для крепления проступей и подступенков, или прибивают отрезки из досок, образующих ступенчатые выступы (рис. 23.10 в и 23.11).

Лестничные площадки деревянных лестниц состоят из деревянных подплощадочных и подкосоурных балок, опирающихся на стены лестничных клеток, и дощатого настила. Тетивы и косоуры лестничных маршей опирают на подкосоурные балки. Проступи в деревянных лестницах устраивают из досок-пластин толщиной 45 мм, а подступенки – из досок толщиной 20–25 мм. Снизу марши и площадки деревянных лестниц могут оставаться открытыми или подшиваться строганными досками толщиной 20 мм.

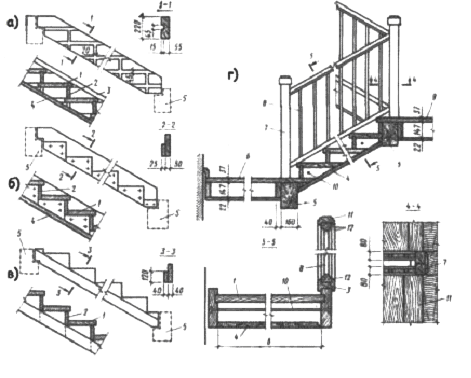

Р ис. 23.10. Варианты конструктивных решений деревянных лестниц: а – на тетивах врезных; б – то же на прибоинах; в – на косоурах; г – разрез по деревянной лестнице на врезных тетивах; 1 – проступь; 2 – подступенок; 3 – обвязка; 4 – подшивка; 5 – балка; 6 – междуэтажная площадка; 7 – стойка ограждения; 8 – балясина; 9 – этажная площадка; 10 – стяжной болт; 11 – поручень; 12 – раскладка

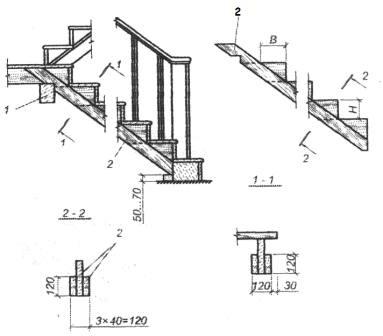

Рис. 23.11. Вариант конструкции дере-вянной лестницы на составных косо-урах из двух досок:

1 – подкосоурная балка; 2 – косоур
