23.3. Графическое построение лестницы
Для графического построения лестницы необходимо знать высоту этажа H, ширину марша а, ширину междуэтажной площадки С1, и этажной площадки С2 и размеры ступени: подступенка h и проступи b. Ширину лестничных площадок (от стен до маршей) принимают не менее ширины марша а и не менее 1200 мм.
Ширина В двухмаршевой лестницы (между стенами лестничной клетки) равна В = 2а +100 мм;
где: 100 мм – расстояние между маршами для пропуска пожарных рукавов; а – ширина одного марша.
Высота одного марша в двухмаршевой лестнице равна Н/2.
Число подступенков n в одном марше равно: п = Н/2h.
Количество проступей в одном марше на одну меньше количества подступенков, так как верхняя проступь совпадает с лестничной площадкой. Длина горизонтальной проекции марша d называется заложением марша и равна: d = b (n – 1). Полная длина D лестничной клетки равна:
D = d + C1 + C2.
Графическое построение профиля лестницы выполняют следующим образом. Проводят уровни этажных и междуэтажных площадок смежных этажей и перпендикулярно к ним – торцевые стены, примыкающие к лестничным площадкам. От одной из этих стен, например наружной, на линиях уровней лестничных площадок откладывают ширину междуэтажной площадки C1, за ней длину горизонтальной проекции (заложения) марша d и ширину этажной площадки C2, грань которой совпадает с внутренней гранью второй торцевой стены лестничной клетки. Высоту этажа на одной из вертикальных линий, примыкающих к маршу, делят на количество одинаковых частей, разное количеству подступенков в этаже, а горизонтальную проекцию марша (заложение) делят на количество проступей. Через точки деления перпендикулярно соответствующим линиям проводят горизонтальные и вертикальные линии и по полученной сетке вычерчивают профиль ступеней лестницы и затем по этому профилю конструируют элементы лестницы. На рис. 23.4 показан пример построения профиля ступеней лестницы и конструирования её элементов для этажа высотой H = 3000 мм, с междуэтажными и этажными площадками, длиной C1 = C2 = 1600 мм и ступенями с подступенком h = 150 мм и проступью b = 300 мм.

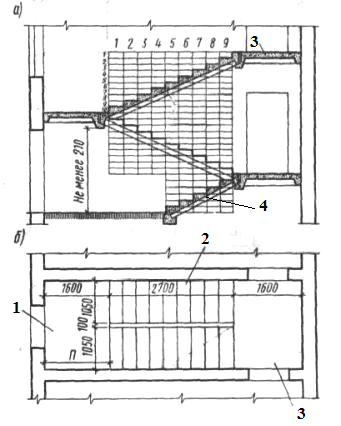

Рис. 23.4. Пример графического по-строения двух-маршевой лестни-цы и пригласи-тельного (цоколь-ного) марша: а – разрез; б – план; 1 – междуэтажная площадка; 2 – лестничный марш; 3 – этажная площадка; 4 – пригласитель-ный марш
23.4. Пригласительный (цокольный) марш
Если вход в здание запроектирован через лестничную клетку под междуэтажной площадкой двухмаршевой лестницы, то для обеспечения требуемой высоты прохода под площадкой не менее 2100 мм необходимо устройство дополнительного пригласительного (цокольного) марша в 3–6 ступеней, ведущего на площадку первого этажа. Количество ступеней в пригласительном марше зависит от высоты этажа, т. е. чем выше этаж, тем меньше ступеней в пригласительном марше. Выше на рис. 23.4 а показан вариант построения профиля и конструирования пригласительного (цокольного) марша.
