23. Лестницы и лифты
23.1. Лестнично-лифтовые узлы
Основными вертикальными коммуникациями в жилых зданиях являются лестницы и лифты. Лестнично-лифтовые узлы представляют собой комплексы взаимосвязанных планировочных и конструктивных элементов, обеспечивающих удобство и комфорт проживающим в здании при их подъёме на вышерасположенные этажи и спуске вниз, т. е. при сообщении между помещениями, находящимися на разных уровнях (рис. 23.1). Значение лестнично-лифтовых узлов в обеспечения нормальных условий эксплуатации зданий возрастает по мере увеличения их этажности.

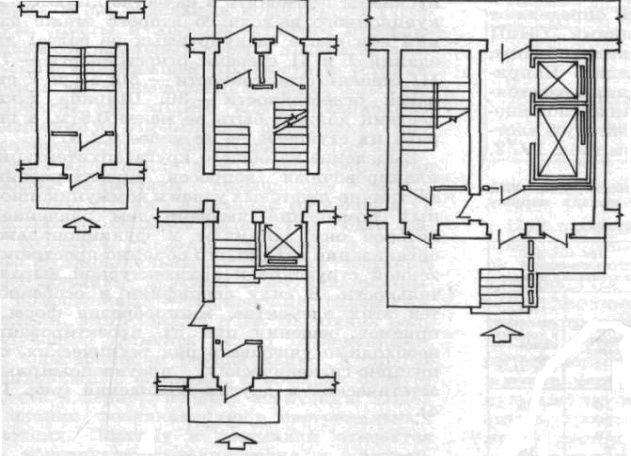

Рис. 23.1. Приёмы планировки лест-ниц и лестнично-лифтовых узлов в типовых много-этажных жилых домах
23.2. Общие сведения о лестницах
Лестницы служат для сообщения между помещениями, находящимися на разных уровнях. В зависимости от назначения лестницы подразделяют на главные (основные), вспомогательные (служебные), аварийные и пожарные. Главные лестницы предназначены для основного сообщения между этажами; вспомогательные лестницы – для служебного сообщения между этажами, а также с подвалами и чердаками; аварийные лестницы используют в качестве запасных для эвакуации людей; пожарные лестницы служат для доступа во время пожара на этажи, чердаки, крышу.
К лестницам предъявляют следующие требования:
удобство движения по лестнице;
обеспечение эвакуации людей из здания в случае аварийной ситуации (например, пожара);
прочность элементов лестницы.
Удобство движения по лестнице обеспечивается углом наклона лестницы, т. е. размерами элементов ступени лестницы – проступи и подступенка. Проступь – горизонтальная плоскость ступени, а подступенок – вертикальная плоскость ступени. Размеры элементов ступеней для главных лестниц: проступь – от 270 до 300 мм, подступенок – от 150 до 180 мм, а сумма ширины (проступи) и высоты (подступенка) ступени составляет обычно 450 мм.
Эвакуация людей обеспечивается достаточной пропускной способностью лестницы, т. е. шириной лестницы и её уклоном, а прочность элементов лестницы обеспечивается расчётом и конструированием элементов лестниц.
Помещение, в котором устраивают лестницу, называется лестничной клеткой. Лестница состоит из лестничных маршей и лестничных площадок (рис. 23.2). В свою очередь лестничная площадка состоит из плиты площадки, которую опирают на стены или на подплощадочные и подкосоурные балки, которые в свою очередь тоже опирают на стены, а лестничный марш состоит из ступеней и наклонных балок (косоуров), опирающихся на подкосоурные балки.

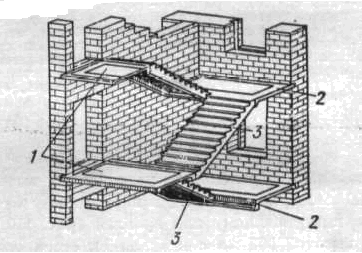

Рис. 23.2. Общий вид лестницы: 1 – этажная площадка; 2 – между-этажная площадка; 3 – лестничный марш
В зависимости от количества маршей в пределах этажа лестницы бывают одно-, двух-, трёх- и четырёх-маршевыми. Бывают также лестницы с перекрещивающимися маршами, винтовые лестницы и лестницы с забежными ступенями. Но наибольшее применение получили одно- и двух-маршевые лестницы (рис. 23.3).

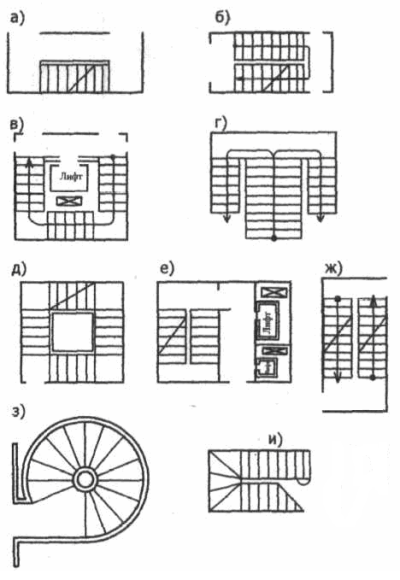

Рис. 23.3. Схемы основных планировочных решений лестниц: а – одномаршевая; б – двухмаршевая; в – трёхмаршевая; г – двухмаршевая с парадным средним маршем; д – четырёхмаршевая; е – двухмаршевая незадымляемая для многоэтажных зданий; ж – одномаршевая с перекрещивающимися маршами; з – винтовая; и – с забежными ступенями
По условиям пожарной безопасности лестничные клетки в каменных зданиях должны иметь со всех сторон огнестойкие ограждения. В жилых домах высотой 10 этажей и более для безопасных условий эвакуации людей в случае пожара устраивают незадымляемые лестницы, в которых вход и выход из лестничной клетки на этажах происходит через открытое воздушное пространство – через балконы или лоджии (см. рис. 8.2). Из квартир, расположенных выше 9-го этажа, должен быть обеспечен выход на две лестницы непосредственно или через соединительный переход с целью беспрепятственной эвакуации людей при пожаре.
В марше предусматривается от 3 до 18 ступеней. Ступени бывают рядовыми и фризовыми. Фризовые ступени примыкают к лестничным площадкам, они отличаются от рядовых ступеней геометрической формой и размерами и бывают верхними и нижними (рис. 23.6).
В малоэтажных домах ширина марша не менее 900 мм, а в многоэтажных – не менее 1050 мм. Марши и площадки оборудуют ограждениями высотой не менее 800 мм из металлических или деревянных элементов, имеющих верхнюю обвязку из соответствующего материала, на которую укладывают поручень из дерева или пластмассы. Ограждение крепят к ступеням маршей и плитам площадок. Между маршами в плане оставляют зазор в 50–100 мм для пропуска пожарных рукавов. Ширину лестничных площадок (от стены до маршей) принимают не менее ширины марша и не менее 1200 мм.
В жилых домах применяют лестницы с типовыми маршами с уклоном 1:2 (26°40'), 1:1,75 (29°45') и 1:1,5 (33°45'), но при этом в малоэтажных домах максимально крутой уклон не более 1:1,5, а в многоэтажных – 1:1,75. Размеры ступеней (подступенок h и проступь b) hхb для лестниц с уклоном 1:2 – 150х300 мм; 1:1,75 – 165х285 мм; и 1:1,5 – 180х270 мм. Вспомогательные лестницы имеют марши, шириной не менее 800 мм с уклоном не круче 1:1,25, а во внутриквартирных лестницах ширина марша не менее 800 мм и уклон не круче 1:1,1.
