22.9. Удаление воды с покрытий
Отвод воды с покрытий бывает наружным и внутренним, при этом со скатных крыш устраивают наружный водоотвод, а в покрытиях с небольшим уклоном водоотвод может быть и наружным, и внутренним.
В свою очередь наружный водоотвод бывает организованным и неорганизованным. При неорганизованном отводе вода стекает со свесов карнизов. Такой водоотвод можно устраивать в зданиях без балконов высотой до 5 этажей и отделённых от тротуаров и дорог газонами, при этом свес карниза должен быть не менее 500 мм для зданий высотой до трёх этажей и не менее 600 мм – для четырёх- и пятиэтажных зданий.
Организованный наружный водоотвод обеспечивают установкой водосборных желобов в нижней части крыши и навесных водосточных труб на стенах фасада. Водосборные желоба бывают навесными, накладными (настенными) и в виде карнизов из железобетона (рис. 22.50.1) Настенные желоба применяют, если свес карниза покрыт кровельной сталью, а навесные желоба можно применять при любых видах кровли. Вода с водосборных желобов попадает в водоприёмные воронки (см. рис. 18.2 а), а из них в водосточные трубы, которые располагают по фасаду на расстоянии не более 20 м друг от друга. Диаметр водосточных труб обычно равен 13 см и расстояние между ними назначают из условия, что на 1 см2 поперечного сечения трубы приходится 1 м2 площади крыши.

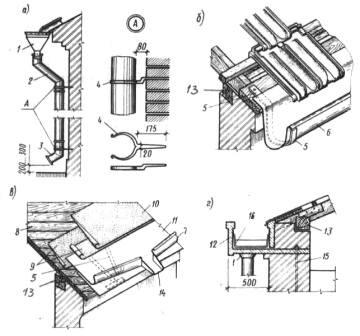

Рис. 22.50.1. Варианты устройства наружных водостоков со скатных крыш: а – водо-сточная труба; б – навесной жёлоб; в – накладной (настенный) жёлоб; г – железо-бетонный карнизный жёлоб; 1 – воронка; 2 – колено водосточной трубы верхнее; 3 – то же нижнее (отмёт); 4 – ухват; 5 – крюк; 6 – навесной металлический жёлоб; 7 – накладной жёлоб; 8, 9, 10 – вариант мягкой рулонной кровли; 11 – кровельная сталь; 12 – железобетонный жёлоб; 13 – мауэрлат; 14 – слив; 15 – анкер; 16 – гидроизоляция
В районах с минусовой зимней температурой на свесах карнизов при наружном водоотводе образуются наледи и ледяные пробки в водоприёмных воронках, удаление которых трудоёмко и часто приводит к повреждению кровли, а также воронок и водосточных труб.
В зданиях высотой более 5 этажей с малоуклонными покрытиями целесообразно применять внутренний водоотвод, при котором кровлю покрытия устраивают с уклоном к средней линии здания. Внутренний водоотвод с покрытий организуют по ендовам или лоткам, располагаемым по средней линии здания (рис. 22.50.2). Для обеспечения стока воды вдоль ендов и лотков устраивают уклоны в (0,5–1,0) % к водоприёмным воронкам. Нужную величину уклона поверхности покрытия и соответственно кровельного ковра получают или уклоном плиты покрытия или переменной толщиной утепляющего или выравнивающего слоя, который частично или полностью может быть выполненным из лёгкого бетона.

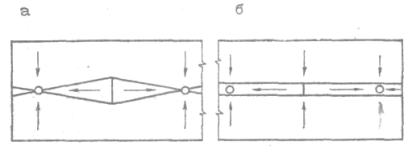

Рис. 22.50.2. Схемы устройства внутреннего водоотвода с покрытий: а – с устройством ендовы; б – с устройством лотка
В местах пересечения скатов устанавливают чугунные водоприёмные воронки, конструкция которых зависит от вида покрытия – чердачного, совмещённого, неэксплуатируемого или эксплуатируемого (рис. 22.23.1, 22.23.2 и 22.24.3). Количество водоприёмных воронок устанавливают в зависимости от интенсивности атмосферных осадков в районе строительства, при этом максимальное расстояние между ними должно быть не более 48 м, но при этом не менее двух воронок на одну секцию.
Стояки внутренних водостоков выполняют также из чугунных труб и их размещают на лестничных клетках, в санитарных узлах или на кухнях, а внизу присоединяют к ливневой канализации или применяют комбинированную систему внутреннего водостока, при которой дождевые воды выводят наружу в лотки возле здания, а талые воды зимой отводят в бытовую канализацию.
