22.7. Сборные железобетонные чердачные покрытия с малоуклонной кровлей

В жилых домах высотой более 5-ти этажей могут применяться сборные железобетонные чердачные покрытия с малоуклонной кровлей, при этом покрытия могут быть с холодным, тёплым или комбинированным чердаком и, как правило, с внутренним водоотводом. Как скатные, так и малоуклонные чердачные покрытия состоят из крыши и чердачного перекрытия. Несущими элементами крыш сборных железобетонных чердачных покрытий могут быть сплошные гладкие, ребристые или волнистые плиты, водосборные лотки-панели. Эти элементы укладывают на наружные и внутренние несущие стены, выводимые выше чердачного перекрытия.

Вместо внутренних стен в объёме чердака могут устраиваться кирпичные столбы или железобетонные стойки, на которые укладывают железобетонные балки для опирания несущих элементов покрытия; или вместо столбов либо стоек с балками могут устанавливаться опорные элементы, например, в виде сборных железобетонных рам (рис. 22.25; 22.26.1–22.26.3). Высота чердачного пространства должна быть не менее 1,6 м, а в более низких местах чердака вне сквозного прохода (например, возле наружных или внутренних стен) высота должна быть не менее 1,2 м.

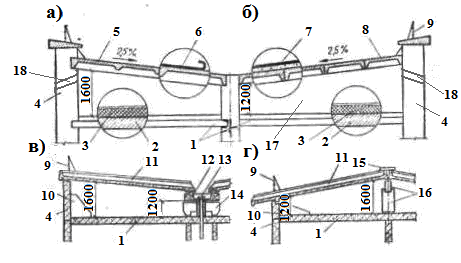

Рис. 22.25. Конструктивные схемы сборных железобетонных чердачных покрытий с холодным чердаком: а – в домах с продольными несущими стенами и рулонной кровлей; б – в домах с поперечными несущими стенами и мастичной кровлей; в – с продольными несущими стенами, безрулонной кровлей и внутренним водоотводом; г – то же с наружным водоотводом; 1 – утеплённое чердачное перекрытие; 2 – железобетонная плита перекрытия; 3 – утеплитель; 4 – наружные стены чердака; 5 – кровельные ребристые плиты, опирающиеся на продольные несущие стены; 6 – рулонный кровельный ковёр; 7 – мастичная кровля по выравнивающей стяжке; 8 – кровельные ребристые плиты, опирающиеся на поперечные несущие стены; 9 – ограждение; 10 – анкерный элемент; 11 – кровельная ребри-стая плита с заводским мастичным покрытием; 12 – водосборная лотковая плита с заводским мастичным покрытием; 13 – водосборная воронка; 14 – опорный элемент, поддерживающий лотковую плиту; 15 – железобетонный нащельник; 16 – опорные балки со столбиками; 17 – поперечная несущая стена; 18 – окна-продухи

В покрытиях с холодным чердаком плиты покрытия выполняют неутепленными, утеплитель укладывают по пароизоляции в конструкцию чердачного перекрытия; вентиляционные каналы выводят наружу выше плиты покрытия, а наружные стены оборудуют окнами-продухами для проветривания чердачного объёма (рис. 22.25). Кровлю в покрытиях с холодным чердаком устраивают рулонной или мастичной и её укладывают непосредственно на гладкую верхнюю поверхность плиты покрытия или на выравнивающую растворную стяжку по плите покрытия. Рулонную кровлю устраивают из мягких рулонных материалов, а мастичную кровлю – из горячих или холодных слоёв битумных, резино-битумных, битумно-полимерных или полимерных мастик либо латексно-битумных эмульсий, армированных стеклотканью, стеклосеткой, стеклохолстом или прокладками из синтетических рулонных материалов. Сверху по кровлям наносят защитный слой из втопленного в мастику мелкого гравия светлых тонов.

В покрытиях с тёплым чердаком плиту покрытия выполняют утеплённой, а чердачное перекрытие устраивают без утепления; вентиляционные каналы выводят в чердачное пространство в виде специальных оголовков высотой 0,6 м для обогрева чердачного объёма выходящим тёплым воздухом; наружные стены чердака выполняют глухими и утеплёнными. Воздухообмен чердачного пространства обеспечивается через вытяжку-шахту (одну на секцию), устанавливаемую на плиту покрытия в средней зоне тёплого чердака. Высота шахты не менее 4,5 м от уровня верха чердачного перекрытия (рис. 22.26.1 и 22.26.2). Под вытяжной шахтой устанавливают на чердачное перекрытие водосборный поддон для конденсата.

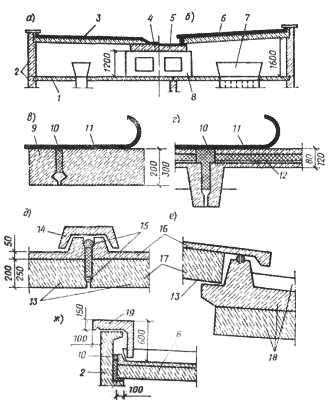

Рис. 22.26.1. Вариант устройства покрытия с тёплым чердаком в домах с продольными несущими стенами: а – с рулонной кровлей по плоским плитам; б – с безрулонными кровельными панелями в виде трёхслойных ребристых плит; в – укладка кровли по легко-бетонным плоским плитам; г – то же по трёхслойным ребристым плитам; д – стык плит безрулонной кровли; е – опирание плиты безрулонной кровли на водосборную лотковую плиту; ж – то же на наружную стену; 1 – неутеплённое чердачное перекрытие; 2 – утеплён-ные наружные стены; 3 – утеплённые плиты покрытия с рулонной кровлей; 4 – водосборная утеплённая лотковая плита с рулонной кровлей; 5 – то же с безрулонной кровлей; 6 – безрулон-ные утеплённые плиты покрытия; 7 – оголовок вентблока; 8 – опорный элемент под лотковую плиту; 9 – легкобетонная панель; 10 – стык с теплоизолирующим вкладышем; 11 – кровля из рулонных материалов; 12 – трёхслойная утеплённая плита покрытия; 13 – то же двухслойная; 14 – железобетонный нащельник; 15 – стык, заполненный утепляющим герметизирующим материалом; 16 – слой плотного бетона; 17 – лёгкий бетон; 18 – двухслойная утеплённая лотковая плита; 19 – Г-образный железобетонный элемент

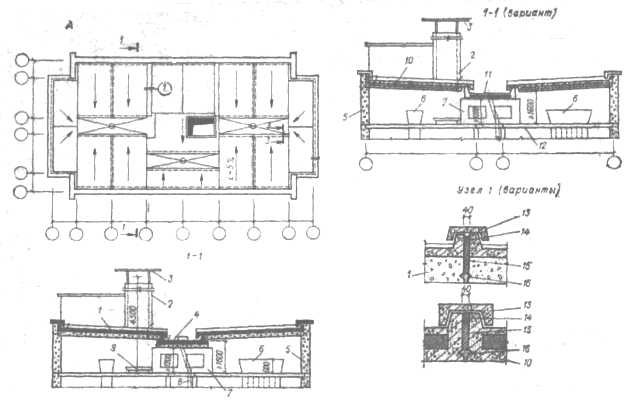

Рис. 22.26.2. Варианты плана и поперечных разрезов сборного железобетонного покрытия с тёплым чердаком и безрулонной кровлей: А – схематичный план покрытия; 1–1 – вари-анты поперечных разрезов; 1 – двухслойная утеплённая безрулонная кровельная панель; 2 – вытяжная шахта; 3 – защитный колпак-зонт; 4 - двухслойная утеплённая лотковая панель; 5 – стена чердака; 6 – оголовки вентиляционных каналов и шахт; 7 – опорный элемент лотковой панели; 8 – стояк внутреннего водостока; 9 – водосборный поддон для конденсата; 10 – трёхслойная утеплённая кровельная панель; 11 – то же лотковая панель; 12 – железобетонная плита чердачного перекрытия; 13 – железобетонный нащельник; 14 – герметизирующая мастика; 15 – утеплитель; 16 – бетонная шпонка

Кроме покрытий с холодным или тёплым чердаком применяют покрытия, включающие элементы как холодного, так и тёплого чердака. Так, например, в таком комбинированном варианте покрытия с тепло-холодным чердаком (так называемый «открытый чердак») утеплёнными выполняют не плиты покрытия, а элементы чердачного перекрытия; вентиляционные каналы выводят в чердачный объём; вентиляция чердачного объёма обеспечивается через отверстия-продухи в стенах чердака и через вентиляционную шахту (одну на секцию), устанавливаемую в средней части чердака на несущую плиту покрытия (рис. 22.26.3). Такая конструкция покрытия обеспечивает более комфортные температурно-влажностные условия в помещениях, примыкающих к чердаку, при соответствующей пароизоляции утеплителя.

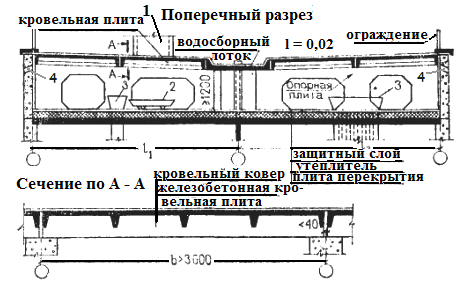

Рис.22.26.3. Вариант сборного железобетонного покрытия с комбинированным тепло-холодным чердаком (так называемый «открытый чердак») с рулонным кровельным ковром: 1 – вытяжная шахта; 2 – поддон для конденсата; 3 – оголовки вентиляционных каналов, блоков, шахт; 4 – отверстия-продухи в стенах для дополнительной вентиляции чердачного объёма
