22.6. Совмещённые покрытия построечного выполнения

В зданиях со стенами из мелкоразмерных элементов могут устраиваться совмещённые покрытия построечного выполнения. Совмещёнными называют пологие бесчердачные покрытия, в которых крыша и чердачное перекрытие совмещены в одном элементе, а нижняя поверхность несущей плиты покрытия является потолком помещений верхнего этажа, т. е. совмещённое покрытие должно обеспечивать защиту от атмосферных воздействий (функции крыши) и от температурного перепада (функции чердачного перекрытия).

Для выполнения этих функций совмещённые покрытия устраивают слоистыми, состоящими из несущего, теплоизоляционного и гидроизоляционного слоёв. Совмещённое покрытие состоит из несущей железобетонной плиты, на которую наклеивают слой рулонного гидроизоляционного материала, выполняющий роль пароизоляции, и затем укладывают слой утеплителя, толщину которого определяют из расчёта на теплозащиту. Утеплитель может быть плитным (из лёгких или ячеистых бетонов, фибролита и др.) и насыпным (из керамзита, шлака и др.). По верху утеплителя устраивают выравнивающий слой (стяжку) из цементно-песчаного раствора. Толщина стяжки по плитному утеплителю – (15–20) мм, а по насыпному – (25–30) мм с армированием стальной сеткой из проволоки  (2–3) мм (для защиты от образования трещин). На стяжку наклеивают многослойный рулонный кровельный ковёр на соответствующей мастике, а сверху втапливают в мастику песок или мелкий гравий светлых тонов для защиты кровельного ковра от механических повреждений и возгорания (рис. 22.21 а, б, в).

Как в чердачных, так и в совмещённых покрытиях необходимо надёжно защищать утеплитель от увлажнения и при необходимости обеспечивать возможность испарения попавшей в утеплитель влаги, так как влажный утеплитель имеет низкие теплозащитные свойства. Совмещённые покрытия в зависимости от способности обеспечивать возможность испарения влаги, попавшей в утеплитель, бывают невентилируемыми и вентилируемыми. На рис. 22.21 а показан схематичный разрез невентилируемого слоистого совмещённого покрытия, а на рис. 22.21 б – схематичный разрез невентилируемого совмещённого покрытия, в котором несущая плита выполнена из лёгкого бетона такой толщины, что позволяет ей одновременно выполнять и теплозащитные функции. Пароизоляцию в последнем варианте покрытия выполняют из полиэтиленовой плёнки или из масляной либо нитролаковой краски, соответственно наклеиваемых или наносимых на нижнюю поверхность плиты.

В вентилируемых покрытиях в утеплителе возле стяжки или между утеплителем и стяжкой устраивают каналы или воздушные прослойки, сообщающиеся с наружным воздухом (рис. 22.21 в). Для устройства воздушных прослоек в качестве выравнивающего слоя-стяжки применяют железобетонные ребристые плиты, промежутки между рёбрами которых служат воздушными прослойками.

Невентилируемые совмещённые покрытия допускается устраивать над помещениями с сухим и нормальным влажностными режимами и при расчётной температуре наружного воздуха не ниже –30° С.

Вентилируемые совмещённые покрытия можно устраивать во всех климатических районах. Над помещениями с повышенной влажностью воздуха их устройство обязательно. Но над помещениями с мокрым режимом эксплуатации устройство совмещённых покрытий не допускается.

Рис. 22.21. Варианты конструктивных схем совмещённых покры-тий: а, б – невенти-лируемые совмещён-ные покрытия; в – вентилируемое совмещённое покры-тие; 1 – защитный слой; 2 – рулонный гидроизоляционный ковёр; 3 – стяжка (из раствора или сборных железобетонных плит); 4 – теплоизоляция; 5 – пароизоляция; 6 – несущая конструк-ция; 7 – отделочный слой; 8 – теплоизоля-ционный несущий слой; 9 – воздушная прослойка

При надёжной защите уложенного в совмещённое покрытие утеплителя от увлажнения нецелесообразно устраивать вентилируемые покрытия, так как при вентилировании холодный воздух может поступать в каналы и воздушные прослойки и существенно снижать теплозащитные свойства покрытия.

Р ис. 22.22. Варианты конструк-тивных решений совмещённого эксплуатируемого покрытия:

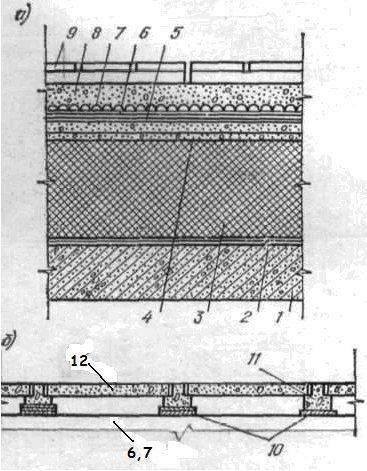

а – с дренирующим слоем; б – без дренирующего слоя; 1 – несущая железобетонная плита; 2 – пароизоляция; 3 – теплоизоля-ция из плитных материалов; 4 – ар-мированная растворная стяжка; 5 – грунтовка битумной эмульсией; 6 – гидроизоляция из 4–5 слоёв рулонного материала; 7 – гравий, втопленный в мастику; 8 – дренаж-ный слой толщиной 60–70 мм из гравия или щебня; 9 – керамиче-ские плитки на бетонных плитах; 10 – асфальтобетонные маяки; 11 – железобетонные подкладки; 12 – железобетонные плиты

Плоские совмещённые покрытия с уклоном до 2,5 % могут использоваться в качестве площадок для отдыха, соляриев, смотровых площадок, летних кафе и др. В этом случае их называют эксплуатируемыми. В эксплуатируемых покрытиях на защитный слой из песка или мелкого гравия укладывают дренирующий слой толщиной 60–70 мм из щебня или гравия для отвода воды, проникающей через верхние слои покрытия. На дренирующий слой укладывают бетонные плиты, слой асфальта или бетонные плиты с покрытием из керамических плиток.

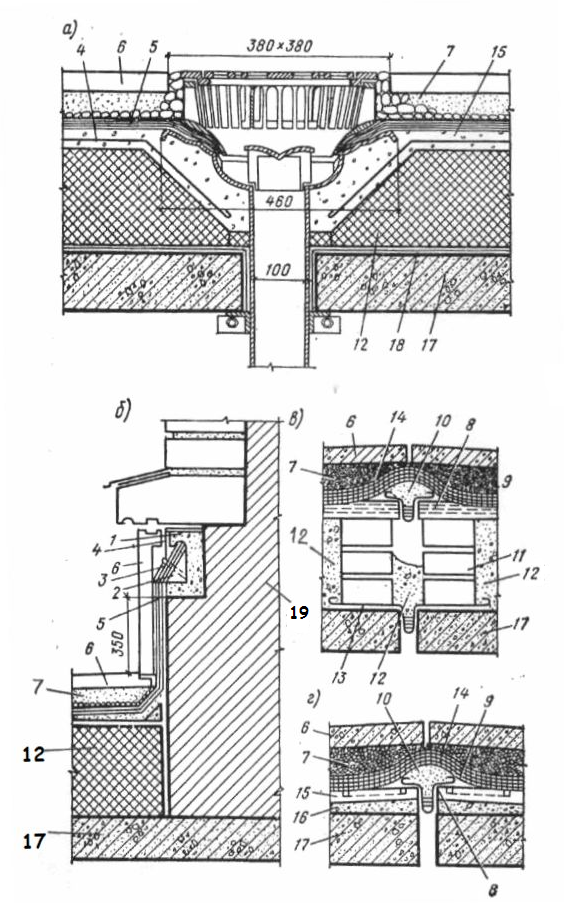

Рис. 22.23.1. Варианты решений конструктивных узлов плоских эксплуатируемых покрытий: а – водоприёмная воронка; б – примыкание кровельного ковра к стене (парапету); в – устройство температурного шва в совмещённом эксплуатируемом покрытии; г – то же в чердачном покрытии; 1 – фасонный бетонный камень; 2 – дере-вянная пробка; 3 – оцинкованный гвоздь; 4 – лист из оцинкованной стали; 5 – кровель-ный рулонный ковёр; 6 – верхний слой эксплуатируемого покрытия (керамические, бетонные плиты, слой асфальта и др.); 7 – дренажный слой из гравия; 8 – компенсатор верхний; 9 – два слоя рулонного гидроизоляционного материала; 10 – пакля; 11 – кир-пичная стенка; 12 – теплоизоляция; 13 – компенсатор нижний; 14 – компенсатор из рулонного материала; 15 – растворная стяжка; 16 – слой раствора для уклона; 17 – несу-щая железобетонная плита; 18 – пароизоляция; 19 – стена

Кроме того, в эксплуатируемых покрытиях в качестве утеплителя используют пенобетонные, газобетонные или иные легкобетонные плиты, накрываемые сверху армированной стяжкой толщиной 25–30 мм из цементно-песчаного раствора. На рис. 22.22 показана конструктивная схема эксплуатируемого совмещённого покрытия с дренирующим слоем и без дренирующего слоя, а на рис. 22.23.1 и 22.23.2 – варианты устройства водоприёмных воронок и узла примыкания совмещённого эксплуатируемого покрытия к стене и к парапету, а также вариант устройства температурного шва в совмещённом и чердачном покрытиях. Кровельный гидроизоляционный ковёр в эксплуатируемых совмещённых покрытиях выполняют усиленным и более долговечным, например, из 4–5 слоёв гидроизола.

Рис. 22.23.2. Вариант водоприёмной воронки для плоских эксплуатируемых покрытий: 1 – приёмная решётка; 2 – гайка; 3 – прижимное кольцо; 4 – хомут; 5 – сливной патрубок

Кроме совмещённых бесчердачных покрытий построечного исполнения применяют сборные совмещённые покрытия или в виде однослойных панелей из лёгких или ячеистых бетонов (рис. 22.24.1 а), или в виде многослойных комплексных панелей, состоящих из двух железобетонных плит и уложенного между ними утеплителя (рис. 22.24.1 б), или в виде несущих панелей из плотного бетона с укладкой на них панелей или плит из теплоизоляционных материалов (рис. 22.24 1 в). На рис. 22.24.2 показан вариант конструктивного решения вентилируемого (двухоболочкового) неэксплуатируемого покрытия, а на рис. 22.24.3 – варианты устройства водоприёмных воронок в неэксплуатируемых покрытиях. Стоимость совмещённых покрытий без учёта затрат на их содержание на 10–15 % ниже стоимости чердачных.

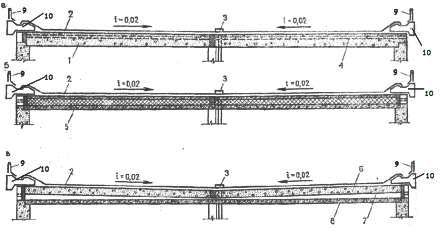

Рис. 22.24.1. Принципиальные схемы сборных железобетонных совмещённых неэксплуатируемых покрытий: а – из однослойных легкобетонных панелей; б – из многослойных комплексных панелей, состоящих из двух железобетонных плит и эффективного утеплителя между ними; в – из несущих железобетонных панелей и уложенных на них с воздушной прослойкой утепляющих плит; 1 – невентилируемая легкобетонная панель; 2 – гидроизоляционный ковёр; 3 – водоприёмная воронка внутреннего водостока; 4 – легкобетонная панель с воздушными каналами; 5 – комплексная панель, состоящая из двух железобетонных плит и эффективного утеплителя между ними; 6 – утепляющая плита из лёгкого бетона; 7 – воздушная прослойка; 8 – железобетонная плита; 9 – ограждение; 10 – карнизный элемент

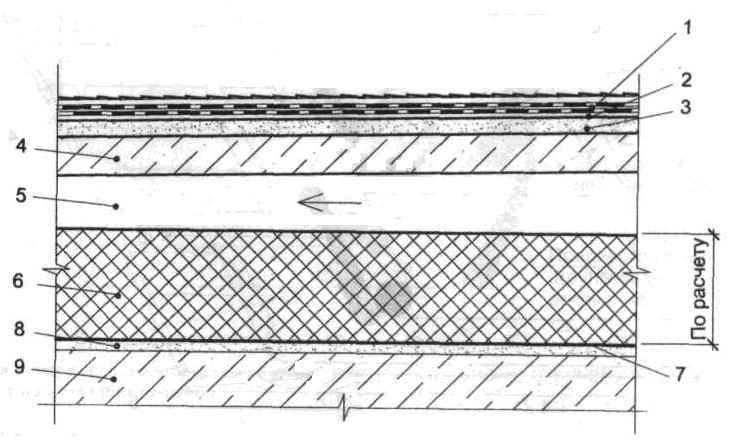

Рис. 22.24.2. Вариант вентилируемого (двухоболочкового) неэксплуатируемого покрытия: 1 – водоизоляционный ковёр; 2 – грунтовка; 3 – стяжка; 4 – верхняя железобетонная плита; 5 – воздушная прослойка; 6 – теплоизоляция; 7 – пароизоляция; 8 – вы-равнивающая стяжка (затирка); 9 – несущая плита покрытия

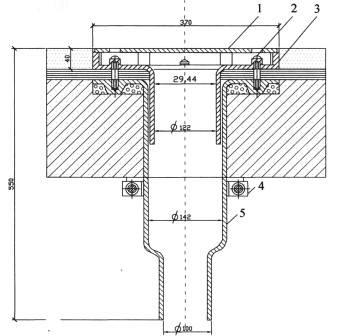

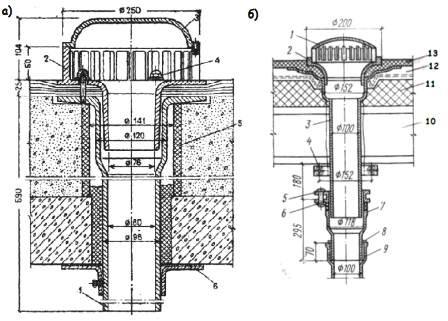

Рис. 22.24.3. Варианты устройства водоприёмных воронок в неэксплуатируемых покрытиях: а – с условным проходом 80 мм; 1 – приёмная воронка; 2 – прижимное коль-цо; 3 – патрубок воронки; 4 – хомут; 5 – зажимное кольцо сальника; 6 – чаша сальника; 7 – резиновая прокладка; 8 – чеканка; 9 – уплотнение; 10 – несущая плита покрытия; 11 – утеплитель; 12 – растворная стяжка; 13 – гидроизоляция; б – с условным проходом 100 мм; 1 – сливной патрубок; 2 – приёмная решётка; 3 – колпак; 4 – крепле-ние решётки; 5 – патрубок из асбестоцементной трубы; 6 – фланец
