22.2. Скатные крыши и их элементы
Скатные крыши чердачных покрытий в зависимости от формы здания в плане и архитектурного решения бывают односкатными, двухскатными, четырёхскатными, шатровыми и многоскатными (рис. 22.1), т. е. они представляют систему пересекающихся наклонных плоскостей-скатов.
Линии пересечения скатов называются рёбрами. Горизонтальные рёбра называются коньками, наклонные выступающие – накосными рёбрами, а западающие – ендовами или разжелобками. В случае, когда скаты имеют одинаковый уклон, линии накосных рёбер и ендов на плане крыши проходят по биссектрисам углов крыши (рис. 22.1, 22.2 и 22.3).

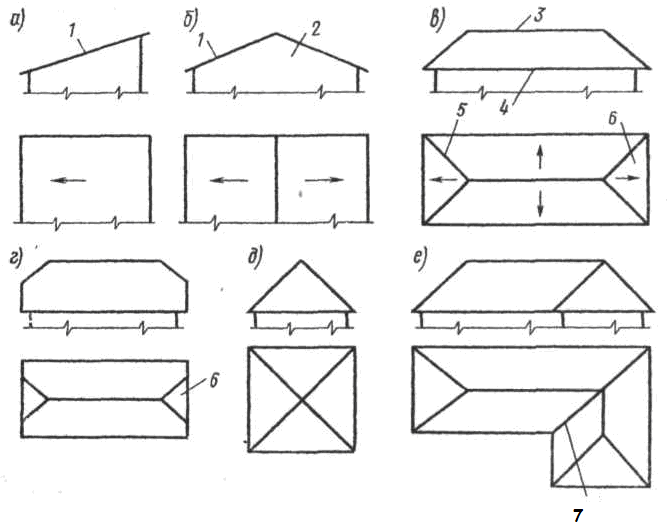

Рис. 22.1. Формы скатных крыш: а – односкатная; б – двухскатная; в – четырёхскатная; г – полувальмовая; д – шатровая; е – многоскатная; 1 – скат; 2 – фронтон; 3 – конёк; 4 – карниз; 5 – ребро; 6 – вальма (полувальма); 7 – разжелобок (ендова)
Треугольный скат крыши возле торца здания называется вальмой, а неполный скат – полувальмой. Если крыша в торце здания выступает сверху за наружную стену, то треугольный участок стены под крышей называют фронтоном, а если на стене имеется горизонтальный карниз, отделяющий треугольную часть, то эту треугольную часть стены называют тимпаном фронтона. В случае, если торцевая стена выступает над поверхностями скатов крыши, то участок стены в пределах чердака и выше, называют щипцом (рис. 22.2). При использовании чердачного объёма для устройства жилых мансардных помещений (мансардного этажа) скаты крыши могут иметь ломаное очертание (рис. 22.2 б). Высота чердака должна быть не менее 1,6 м, а у наружных стен не менее 0,4 м для обеспечения возможности осмотра и, при необходимости, ремонта крыши.
Конструкция крыши состоит из кровли, защищающей здание от атмосферных осадков, основания кровли (обрешётки) и несущих элементов (стропильных систем).

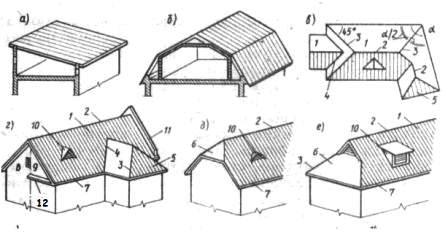

Рис. 22.2. Элементы скатных крыш: а – односкатная крыша; б – двухскатная крыша ломаного профиля; в – многоскатная; г, д, е – общие виды двухскатных крыш с фронтоном, вальмой и полувальмой; 1 – скат крыши; 2 – конёк; 3 – накосное ребро; 4 – ендова (разжелобок); 5 – вальма; 6 – полувальма; 7 – карнизный свес крыши; 8 – фронтон; 9 – тимпан фронтона; 10 – слуховое окно; 11 – щипец; 12 – карниз фронтона
Несущие элементы скатных крыш выполняют из дерева, металла и железобетона в виде стропильных конструкций, собираемых из отдельных элементов, а также стропильных ферм и плит-настилов.
По характеру работы стропильные конструкции бывают наслонными и висячими. В наслонных стропильных системах основные несущие элементы (стропильные ноги) являются наклонными балками, располагаемыми вдоль скатов и опирающимися на две и более опоры. Наслонные стропила применяют в зданиях, имеющих внутренние опоры в виде стен или стоек, при этом расстояние между опорами может быть до 8 м.
Рис. 22.3. Примеры построения планов многоскатных крыш.
Висячие стропила устраивают в зданиях, не имеющих внутренних опор, или над зальными большепролетными помещениями. Их выполняют в виде стропильных ферм, состоящих из верхнего пояса (стропильных брусков), нижнего пояса (затяжки) и решётки.
