21.8. Тепло-, звуко-, паро- и гидроизоляция перекрытий
Чердачные, надподвальные и нижние перекрытия и перекрытия над проездами и помещениями с низкими температурами должны обеспечивать защиту примыкающих к ним помещений от температурного перепада. Для этого в конструкцию указанных перекрытий вводят утеплитель. В чердачных балочных перекрытиях и перекрытиях по ребристому настилу утеплитель укладывают по пароизоляции из глинопесчаной замазки или рулонных материалов, настилаемых между балками или рёбрами на несущие элементы межбалочного заполнения (рис. 21.4а; 21.10в, 21.15г). В качестве утеплителя чаще всего в этих случаях используют засыпку из шлака или керамзита.
В чердачных перекрытиях по железобетонным плитам утеплитель укладывают сверху на пароизоляцию из паронепроницаемых материалов, при этом кроме засыпки из шлака или керамзита применяют так же плитный утеплитель из фибролита, камышита, минеральной ваты, лёгкого бетона и др. По верху утеплителя устраивают защитный слой из песка или шлака толщиной 30–40 мм или растворную корку толщиной 20–30 мм (рис. 21.26 а).
В надподвальных и нижних перекрытиях пароизоляцию укладывают на несущие элементы под утеплитель и сверху над утеплителем, а в перекрытиях над проездами и холодными помещениями – над утеплителем (рис. 21.26 б). Во всех случаях толщину утепляющего слоя в перекрытиях определяют из расчёта на теплозащиту.
Перекрытия должны обеспечивать звукоизоляцию примыкающих помещений от воздушного и ударного шума. Ударный шум в перекрытиях воспринимается конструкцией пола, а воздушный шум – несущими конструкциями перекрытия, межбалочным заполнением и потолком.
В зависимости от способа обеспечения требуемой изоляции от воздушных и ударных шумов различают акустически однородные и акустически неоднородные перекрытия. В акустически однородных перекрытиях защиту от воздушного шума обеспечивают железобетонные несущие плиты с массой не менее 400 кг/м2 (например, железобетонная плита толщиной не менее 160 мм), а защиту от ударного шума обеспечивает конструкция пола (рис. 21.27).

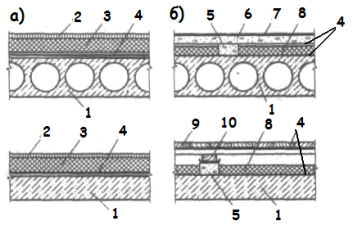

Р
ис.
21.26. Варианты чер-дачных, надподвальных
и нижних перекрытий по гладким
железобетонным плитам: а – чердачные;
б – надподвальные, нижние и над
проездами; 1
– плита перекрытия; 2 – растворная
корка; 3 – утеплитель; 4 – па-роизоляция;
5 – легкобетон-ный брусок; 6 –
гипсоцемент-нобетонная плита толщиной
60 мм; 7 – линолеум; 8 – утеп-литель; 9
– дощатый пол по настилу; 10 – лага

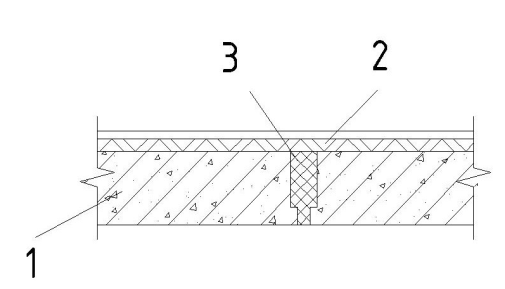

Рис.21.27. Акустически однородное перекрытие: 1 – несущая железобе-тонная плита перекрытия толщиной не менее 160 мм; 2 – рулонный пол на упругой основе; 3 – заделка стыка между плитами
При устройстве акустически однородных перекрытий необходимо обеспечить тщательную заделку всех стыков плит между собой, со стенами и с другими примыкающими элементами. Существенным недостатком акустически однородных перекрытий является их большая масса, так как железобетонная плита, запроектированная из условия звукоизоляции, намного тяжелее железобетонной плиты, запроектированной из условия обеспечения несущей способности.
Акустически неоднородные перекрытия состоят из несущих элементов, элементов заполнения и элементов пола и потолка, обеспечивающих требуемую звукоизоляцию. В акустически неоднородном балочном перекрытии звукоизоляция обеспечивается полом и межбалочным заполнением, состоящим из наката или плит-вкладышей, глинопесчаной замазки и засыпки в межбалочное пространство шлака или сухого песка слоем 60–80 мм. Таким же образом обеспечивается звукоизоляция перекрытий по ребристым настилам, у которых ребра направлены вверх.
При использовании в перекрытиях тонких панелей или плит звукоизоляция обеспечивается устройством раздельных перекрытий, устройством раздельного или слоистого пола либо устройством раздельного потолка (рис. 21.28).
Примером раздельного перекрытия является двойное часторебристое, состоящее из двух тонкостенных вибропрокатанных плит-скорлуп, между которыми имеется воздушная прослойка, а по периметру между плитами укладываются упругие прокладки-амортизаторы (см. рис. 21.21 г и 21.22).
а) б) в)

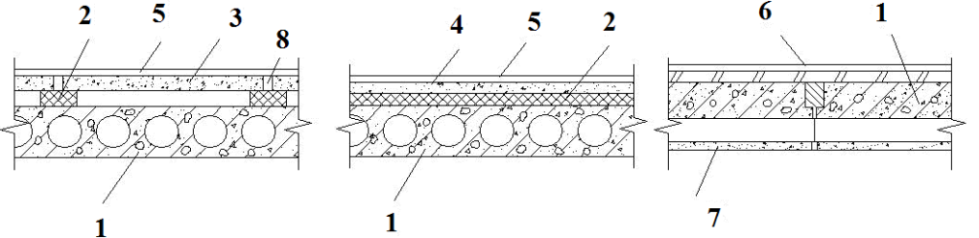

Рис. 21.28. Акустически неоднородные перекрытия: а – с раздельным полом; б – со слоистым полом; в – с подвесным потолком; 1 – несущая ж/б плита; 2 – упругая прокладка; 3, 4 – основание пола; 5 – покрытие пола; 6 – пол на упругой основе; 7 – подвесной потолок; 8 – заделка шва
При слоистой конструкции пола на тонкую несущую железобетонную плиту перекрытия укладывают слой упругого звукоизоляционного материала толщиной 20 мм, например, из жёстких минераловатных или стекловолокнистых плит, из эластичного полистирола или из антисептированных древесноволокнистых плит. Сверху по упругому материалу укладывают основание пола толщиной 40–50 мм из лёгкого бетона или водостойкого гипсобетона, а на основание укладывают покрытие пола – линолеум, паркет, древесно-волокнистые плиты и др. (рис. 21.29 а, в)
В раздельной конструкции пола упругая прокладка выполняется не сплошной, а в виде отдельных элементов, на которые укладывают основание пола, а сверху – покрытие пола (рис. 21.29 б).
Раздельные потолки, устраиваемые для повышения звукоизоляции перекрытий, могут быть самонесущими и подвесными. Для большей эффективности в состав раздельных потолков необходимо включать лёгкие звукоизоляционные материалы из минеральной или стекловолокнистой ваты (рис. 21.29 г, д, е).
При устройстве акустически неоднородных перекрытий необходимо отделить упругими прокладками основание пола от стен и исключить щели, неплотности или акустические мостики, ухудшающие звукоизоляционные качества перекрытий. В акустически неоднородных перекрытиях собственная масса существенно ниже массы однородных перекрытий (до 200 кг/м2 и более).
Рис. 21.29. Варианты схем конструктивных решений звукоизоляции перекрытий: а – совмещённый слоистый пол на сплошной упругой прокладке; б – раздельный пол на упругих штучных прокладках; в – сло-истый пол на сплошной упругой прокладке; г – раздельный самонесущий потолок; д – раз-дельный подвесной потолок; е – раздельный потолок, пол на упругой прокладке; 1 – несущая плита перекрытия; 2 – упругая прокладка; 3 – основание пола; 4 – покрытие пола; 5 – самонесу-щий раздельный подвесной потолок; 6 – подвесной потолок
В чердачных, надподвальных и нижних перекрытиях, примыкающих к помещениям с повышенной влажностью воздуха (φ > 75 %), необходимо устройство пароизоляции для защиты утеплителя перекрытий от увлажнения парами воды из влажных помещений. При этом в чердачных перекрытиях пароизоляция устраивается между несущей конструкцией перекрытия и утеплителем и состоит из одного-двух слоёв паронепроницаемого материала, наклеенного на мастике или смоле, а в надподвальных и нижних перекрытиях пароизоляцию целесообразно устраивать над и под утеплителем для исключения его увлажнения парами воды из верхних влажных помещений, а также из влажных подвальных или подпольных помещений (рис. 21.26).
Роль пароизоляции в некоторой мере выполняют глинопесчаная замазка в перекрытиях по деревянным и стальным балкам и полы, при устройстве которых использованы гидроизоляционные материалы (битумные и дегтевые мастики, раствор на жидком стекле).
В перекрытия влажных помещений (например, санитарно-технических узлов) вводится гидроизоляция, состоящая из 2–3 слоёв рулонного гидроизоляционного материала, наклеенного на плиту перекрытия. В местах примыкания гидроизоляции к стенам и перегородкам её поднимают к верху на 100 мм для защиты стен и перегородок от увлажнения. Сверху на гидроизоляцию укладывают стяжку из цементно-песчаного раствора, которая может служить и покрытием пола, или по стяжке настилают пол, например, из керамической плитки (рис. 21.30 а).
Возможно, устройство водостойкого пола с гидроизоляционными свойствами в виде сплошного мозаичного покрытия, представляющего собой слой цементного раствора толщиной 25–30 мм с добавлением дроблёного мрамора, красителей и латекса (террацевый пол). После затвердения раствора по периметру пола у стен и перегородок устраивают плинтус из цементно-песчаного раствора и поверхность пола шлифуют (рис. 21.30 б).

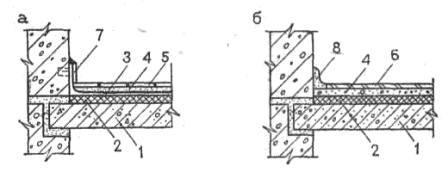

Р ис. 21.30. Гидроизоляция пере-крытий: а – оклеечная гидроизо-ляция; б – водостойкий пол с гидроизоляционными свойствами; 1 – плита перекрытия; 2 – звуко-изоляция; 3 – оклеечная гидроизо-ляция; 4 – стяжка; 5 – керамиче-ская плитка; 6 – монолитный терра-цевый пол; 7 – плинтус из керами-ческих плиток; 8 – плинтус из цементно-песчаного раствора
