21.5. Перекрытия по сборным железобетонным плитам-настилам

Несущими элементами в таких перекрытиях являются плиты-настилы, у которых длина в несколько раз больше ширины. Эти плиты опирают на стены или балки каркаса двумя короткими противоположными сторонами. Плиты-настилы в плане имеют прямоугольную форму, и на их продольных боковых гранях устраивают углубления. Настилы укладывают вплотную друг к другу и продольные швы между ними уплотняют цементным раствором, который, заполнив углубления по боковым граням, после затвердения обеспечивает шпоночные соединения соседних плит и их совместную работу. На рис. 21.16 показан план перекрытия по сборным железобетонным настилам с включением монолитных участков.

Настилы, применяемые в перекрытиях, бывают многопустотными и ребристыми. Многопустотные настилы имеют круглые, овальные, кругло-вертикальные (подковообразные) продольные отверстия, а также отверстия в виде прямоугольника с верхней ломаной стороной. Размеры многопустотных настилов: ширина – 800, 1000; 1200, 1500, 1600 и 2400 м; длина – от 2,4 до 12 м; толщина– 160 мм (при длине до 4,0 м), 220 мм (при длине от 4,0 до 7,2 м) и 300 мм (при длине от 9,0 до 12,0 м). На рис. 21.17 показаны варианты поперечных сечений многопустотных настилов, а на рис. 21.18 – виды шпоночных углублений и соединений и примыкание настилов к самонесущим стенам.

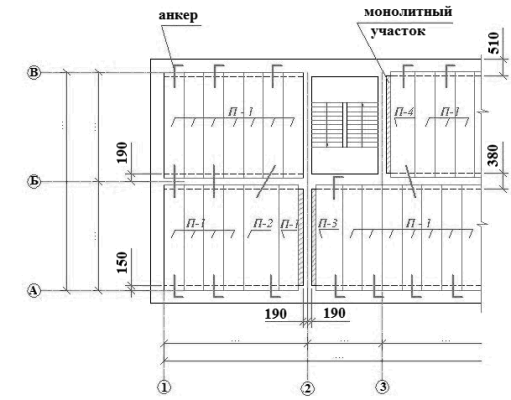

Рис. 21.16. Вариант фрагмента плана перекрытия по сборным железобетонным плитам-настилам

Минимальная глубина опирания плит-настилов на кирпичные и мелкоблочные стены – 120 мм, на крупноблочные стены – 100 мм, на панельные стены – 70 мм.

Б

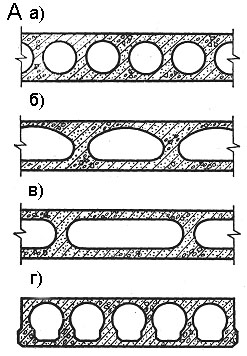

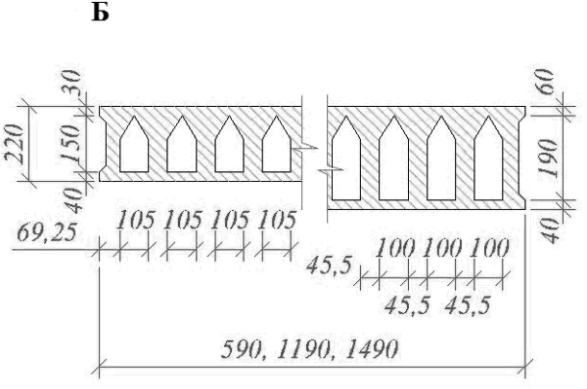

Рис. 21.17. Варианты формы продольных отверстий в многопустотных настилах: А: а – круглые; б – оваль-но-сводчатые; в – овальные; г – кругло-вертикаль-ные; Б – в форме прямоугольника с ломаной верхней стороной (на практике в виде свода). В Беларуси та-кие плиты производятся по технологии «Макс-Рот»

Опорные участки многопустотных плит-настилов воспринимают нагрузку от стен, расположенных выше, и вследствие этого один из опорных торцевых участков плит-настилов выполняют усиленным за счёт уменьшения диаметра продольных пустот, а другой торцевой участок усиливают бетонными заглушками на растворе, устанавливаемыми в отверстия непосредственно после формования плиты (рис. 21.19) или на стройплощадке (с помощью половинок кирпича на растворе).

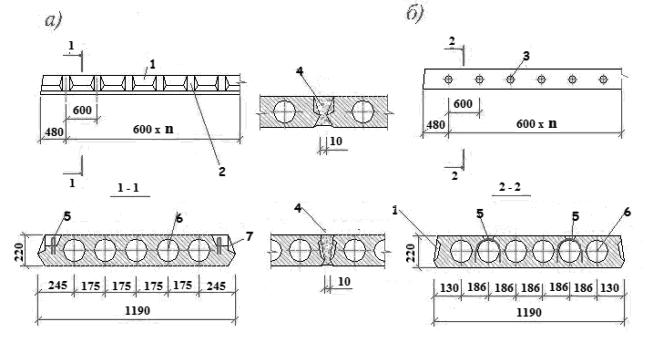

Рис. 21.18.1. Варианты устройства продольных шпоночных соединений между плитами настила: а – с прорезными шпонками; б – с круглыми шпонками; 1, 7 – шпоночное прорезное углубление; 2 – выступ; 3 – шпоночное круглое углубление; 4 – шпонка из цементного раствора; 5 – строповочная петля; 6 – круглые отверстия

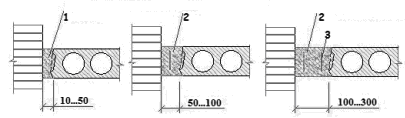

Рис. 21.18.2. Варианты примыкания плит настилов к самонесущим стенам: 1 – цементно-песчаный раствор; 2 – бетон; 3 – плоские арматурные каркасы

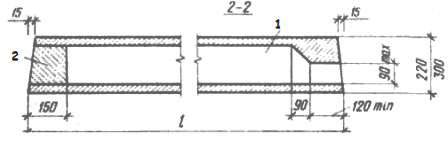

Р ис. 21.19. Усиление опорных участков многопустотных плит-настилов:

1 – пустота; 2 – бетон-ный вкладыш на цемент-ном растворе

Ребристые плиты-настилы изготовляют с рёбрами в одном или двух направлениях. Как правило, ребра в настилах перекрытий гражданских зданий массового строительства располагают в верхней части, что обеспечивает получение гладкого потолка. Длина ребристых плит-настилов до 6,5 м. На рис. 21.20 показан вариант плиты ребристого настила и его опирание на несущие стены. Среднее продольное ребро в настилах устраивают при их ширине более 1000 мм.

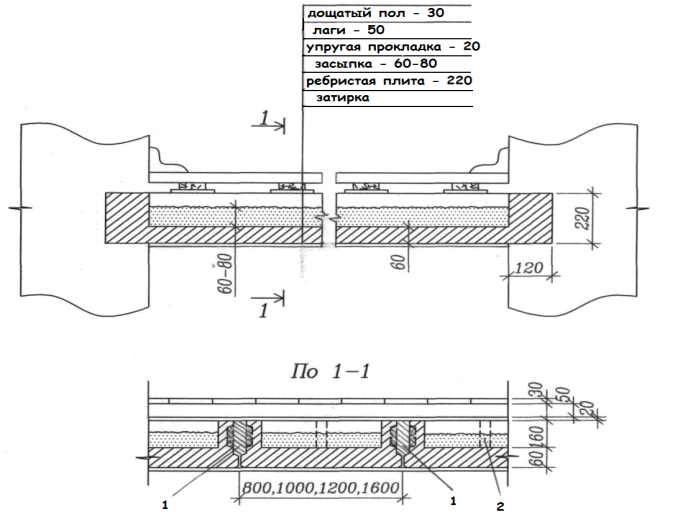

Рис. 21.20. Вариант перекрытия из ребристых плит-настилов: 1 – растворно-бетонная шпонка; 2 – среднее продольное ребро
