21.3. Перекрытия по стальным балкам

Несущими элементами в таких перекрытиях служат стальные балки, при этом чаще всего применяют балки двутаврового сечения, на нижние полки которых укладывают межбалочное заполнение в виде наката из деревянных щитов, сборных или монолитных железобетонных плит либо кирпичных сводов. По накату из деревянных щитов наносят глинопесчаную замазку толщиной 20–30 мм или слой толя либо рубероида. Затем укладывают слой звукоизоляции толщиной 60–100 мм из шлака или песка или теплоизоляции, толщина которой определяется расчётом на теплозащиту (рис. 21.10).

При межбалочном заполнении из сборных железобетонных плит стыки между балками и плитами уплотняют цементным раствором (зачеканивают), и затем на железобетонные плиты (сборные или монолитные) или кирпичные своды укладывают засыпку для звукоизоляции и при необходимости теплоизоляцию.

Снизу перекрытия по стальным балкам оштукатуривают по дранке (при деревянном заполнении) или по стальной сетке, приваренной к балкам (при заполнении железобетонными плитами). В чердачных перекрытиях стальные балки защищают от промерзания путём засыпки шлака между поставленными вертикально вдоль балок дощатыми щитами, а верхние полки балок утепляют войлоком и гудронизированной бумагой.

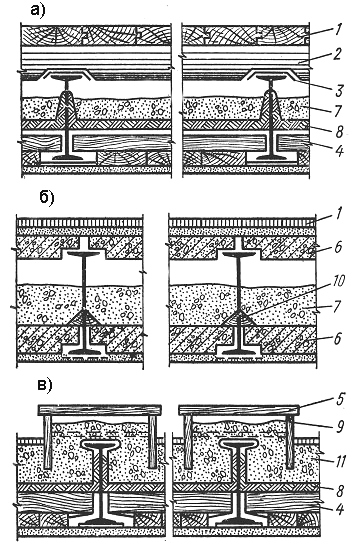

Рис 21.10. Варианты пере-крытий по стальным балкам: а – междуэтаж-ное с деревянным запол-нением; б – то же со сбор-ными железобетонными плитами по нижним и верхним полкам; в – чер-дачное перекрытие с дере-вянным заполнением; 1 – дощатый пол; 2 – лага; 3 – толевая прокладка; 4 – деревянный щит наката; 5 – планка; 6 – железобе-тонная плита; 7 – засыпка (звукоизоляция); 8 – глино-песчаная замазка; 9 – вер-тикальные деревянные щиты; 10 – зачеканка раствором; 11 – тепло-изоляция

Полы на перекрытиях по стальным балкам устраивают по лагам, укладываемым на толевые прокладки по балкам или по железобетонным плитам, укладываемым на верхние полки балок. Расстояние между стальными балками до 1,5 м. Перекрытия по стальным балкам имеют повышенный срок технической службы.

21.4. Перекрытия по сборным железобетонным балкам

Несущими элементами в таких перекрытиях служат железобетонные балки таврового сечения (рис. 21.11) и их укладывают с шагом 600; 770; 800; 1000; 1100 мм (рис. 21.12) на каменные стены или другие опорные элементы (рис. 21.13). В качестве межбалочного заполнения применяют легкобетонные или гипсобетонные плиты-вкладыши толщиной 80 или 90 мм, пролётом 510, 680, 710, 910 и 1010 мм и шириной 395 мм.

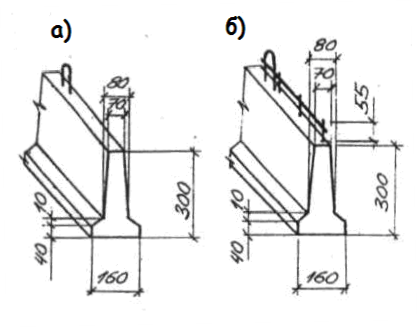

Рис. 21.11. Варианты сборных железобетон-ных балок таврового сечения: а – полное сечение; б – неполное сечение с выпуском арматурного каркаса

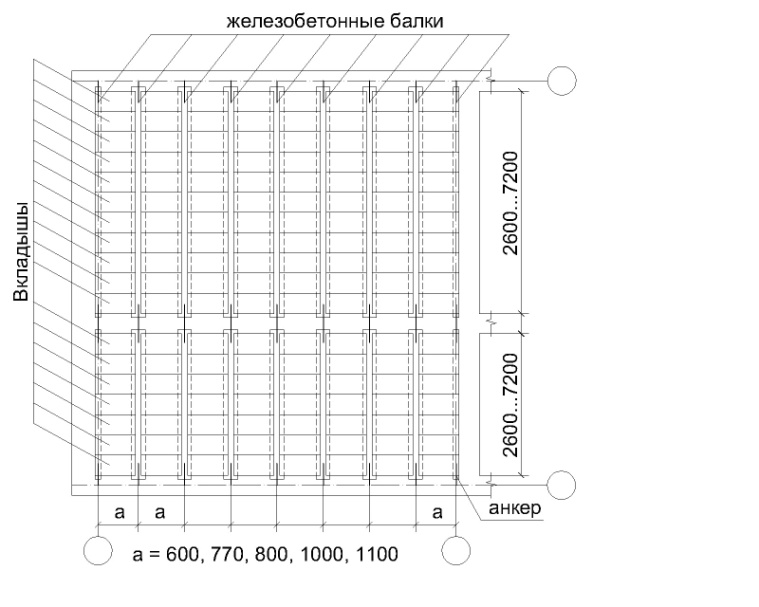

Рис. 21.12. Фрагмент плана перекрытия по сборным железобетонным балкам

Эти плиты-вкладыши армируются деревянными реечными или брусковыми каркасами (при гипсобетонных или легкобетонных плитах толщиной 80 мм для междуэтажных перекрытий) или стальными сетками (при легкобетонных плитах толщиной 90 мм для чердачных перекрытий). Кроме плит применяют также легкобетонные сплошные или двухпустотные камни-вкладыши либо железобетонные плиты корытного сечения (рис. 21.14). Для повышения звукоизоляции зазоры между балками и элементами заполнения заделывают (зачеканивают) раствором, а поверх плит насыпают шлак или песок. Толщину и вид засыпки в чердачных, надподвальных и нижних перекрытиях определяют по расчёту на теплозащиту (рис. 21.15). Полы в перекрытиях по железобетонным балкам у страивают по лагам или по верхним железобетонным плитам.

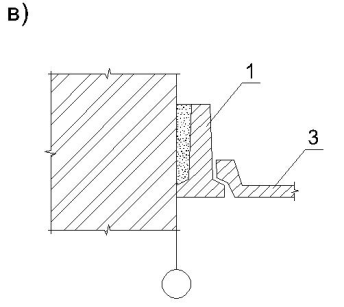

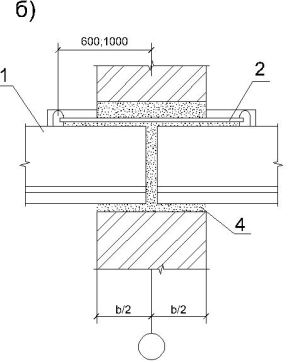

Рис. 21.13. Узлы опирания сборных железобетонных балок на стены и примыкания железобетонных балок к стенам: а – опирание на наружную стену; б – то же на внутреннюю стену; в – примыкание к самонесущей стене; 1 – балка; 2 – анкер; 3 – железо-бетонный вкладыш; 4 – раствор; 5 – утеплитель (минеральный войлок)

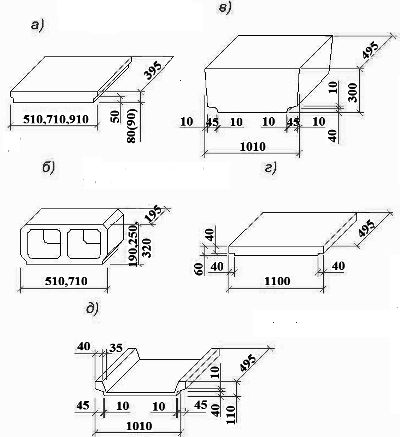

Рис. 21.14. Вкладыши межбалочного запол-нения: а – гипсобе-тонный или легкобе-тонный; б – легкобе-тонный двухпустот-ный; в – легкобетон-ный сплошного сече-ния; г, д – железобе-тонный из верхней плоской плиты и нижней плиты корытного сечения

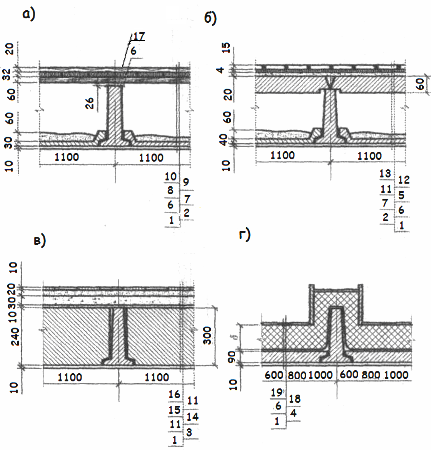

Р ис. 21.15. Варианты конструктивных решений перекрытий по железобетонным балкам: а, б – между-этажные; в – то же в санузлах; г – чердач-ные; 1 – затирка; 2 – вкладыш корытно-го сечения; 3, 4 – легко-бетонный вкладыш; 5 – железобетонная верхняя плита; 6 – толевая прокладка; 7 – звукоизоляция; 8 – лага; 9, 10 – доща-тый пол; 11 – раствор-ная стяжка; 12 – древес-но-волокнистая плита; 13 – паркет на мастике; 14 – два слоя рубероида на мастике; 15 – лёгкий бетон; 16 – керамиче-ская плитка; 17 – звуко-изоляционная проклад-ка; 18 – утеплитель; 19 – растворная корка
