20. Деформационные швы

В зависимости от природно-климатических и геологических условий строительства, а также объёмно-планировочных и конструктивных решений здания могут расчленяться вертикальными швами, которые бывают температурно-усадочными, осадочными и антисейсмическими (рис. 20.1).

Рис. 20.1. Деформаци-онные швы: а – тем-пературно-усадочный; б – осадочный в местах резкого перепада этажности; в – осадоч-ный в мессах значи-тельной неравномер-ности деформаций основания; г – антисейсмический

Температурно-усадочные швы устраивают для предотвращения образования произвольных трещин и перекосов в конструктивных элементах зданий из-за колебаний температуры и усадки материалов (бетона, каменной кладки и др.). Эти швы разрезают или разделяют конструкции только надземной части зданий. В наружных стенах температурно-усадочный шов выполняют в виде штрабы (паза и гребня) или в виде четверти с зазорами 20–25 мм, утеплёнными просмолённой паклей, завёрнутой в толь, или гернитовым шнуром (рис. 20.2). Расстояние между температурно-усадочными швами равно 50–200 м. Оно зависит от материала несущих конструкций остова здания и климатических условий района строительства.

Р ис. 20.2. Конструктивное решение деформационных швов в наружных стенах: а – в виде штрабы (с пазом и гребнем); б – в виде четвер-ти; 1 – стена; 2 – пакля; 3 – рулонный гидроизоляцион-ный материал

Осадочные швы устраивают в местах резкого перепада этажности зданий или при возможной значительной неравномерности деформаций основания по длине здания из-за различных деформативных характеристик грунта основания под фундаментом здания. В зданиях, имеющих участки различной этажности, осадочные швы устраивают в надземной части, аналогично температурно-усадочным швам, а при неоднородных грунтах оснований осадочные швы устраивают по всей высоте здания, включая и фундаменты. В этом случае на месте осадочного шва в бескаркасных зданиях предусматривают внутренние парные поперечные стены на отдельных фундаментах, а в каркасных – парные колонны.

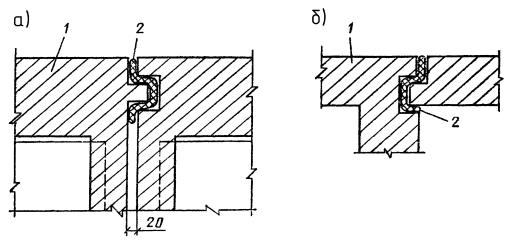

Рис. 20.3. Варианты устройства деформационных швов в наружных стенах в местах примыкания поперечных стен: а – при спаренных поперечных стенах; б – при одиночной поперечной стене; 1 – стена; 2 – утеплитель, завёрнутый в гидро-изоляционный материал

В фундаментах швы заполняют водонепроницаемым материалом (асфальтобетон, битум), а в надземной части наружных стен эти швы выполняют аналогично температурно-усадочным (рис. 20.3).

Антисейсмические швы разделяют здание на отдельные изолированные отсеки по всей высоте и их выполняют аналогично осадочным швам при неоднородных грунтах оснований.

21. Перекрытия и полы

21.1. Функциональное назначение, классификация перекрытий и требования, предъявляемые к ним

Перекрытия, как и стены, являются основными структурными частями зданий. Перекрытия – это конструктивный элемент, выполняющий несущие и ограждающие функции. В связи с этим перекрытия состоят из несущей части, воспринимающей нагрузку и передающей её на стены или другие опоры, и ограждающей части, в состав которой входят также полы и потолки.

В зависимости от местоположения перекрытия бывают междуэтажными, чердачными, надподвальными и нижними и соответственно этому у них разные ограждающие функции. Междуэтажные перекрытия разделяют помещения по высоте и обеспечивают их звукоизоляцию, а чердачные, надподвальные и нижние дополнительно защищают помещения от температурного перепада.

В зависимости от материала и конструкции несущей части перекрытия бывают по деревянным балкам, по стальным балкам и железобетонными, а по конструктивному решению и способу устройства перекрытия бывают: 1) сборные балочные; 2) совмещённые; 3) монолитные; 4) сборно-монолитные.

Сборные балочные перекрытия состоят из несущих балок и ограждающей части – плит-наката с засыпкой для звукоизоляции или утепления. Вместо засыпки могут укладываться плитные утепляющие или звукоизолирующие материалы. В совмещённых перекрытиях несущие и ограждающие функции выполняют одни и те же элементы. К совмещённым относятся перекрытия из железобетонных плит-настилов или панелей. Монолитные железобетонные перекрытия устраивают в строящемся здании с использованием опалубки и они состоят из отформованных как одно целое балок и плит или могут быть безбалочными. Сборно-монолитные перекрытия устраивают тоже на месте строительства с использованием в их конструкции специальных камней-вкладышей или сборных железобетонных элементов, которые при их обетонировании (омоноличивании) могут частично выполнять роль опалубки.

Перекрытия должны отвечать требованиям по прочности, жёсткости, огнестойкости, долговечности, обеспечивать требуемую звукоизоляцию, а при необходимости и теплоизоляцию. Перекрытия помещений с мокрыми процессами должны быть водонепроницаемыми, а в помещениях с выделением газов – газонепроницаемыми.
