18.7.2. Каркасные, щитовые и каркасно-щитовые стены

Более экономичны деревянные каркасные стены, состоящие из нижней обвязки, стоек, верхней обвязки, подкосов, элементов для крепления оконных и дверных коробок, наружной и внутренней обшивки и утеплителя. Все элементы каркаса изготавливают на заводе из брусьев или досок и из этих элементов на стройплощадке собирают каркас. Каркасные стены применяют в одноэтажных и двухэтажных домах, при этом в двухэтажных домах каркасы бывают с поэтажными стойками, т. е. двухэтажный каркас состоит из двух одноэтажных, поставленных друг на друга, и со сквозными стойками на два этажа. Балки перекрытий опирают на обвязочные балки. Жёсткость каркасов обеспечивают установкой подкосов между стойками или диагональной обшивкой (рис. 18.19).

В объёме каркаса между внутренней и наружной обшивками укладывают теплоизоляционные плитные или рулонные материалы (фибролит, минераловатные плиты и др.), а также используют в качестве теплоизоляции засыпки из шлака, керамзита, древесных опилок, смешанных с гипсовым или известковым раствором и др. (рис. 18.20.1 и 18.20.2). Для защиты утеплителя от увлажнения между ним и обшивками укладывают пергамин или паронепроницаемую бумагу.

Наружные элементы щитовых стен изготавливают в заводских условиях. При монтаже щиты устанавливают на нижнюю обвязку из деревянных антисептированных брусьев, укладываемых по цоколю здания на толевую или рубероидную прокладку. Сверху на щиты укладывают верхнюю обвязку, которая скрепляет стеновые щиты, и на неё опирают чердачное перекрытие.

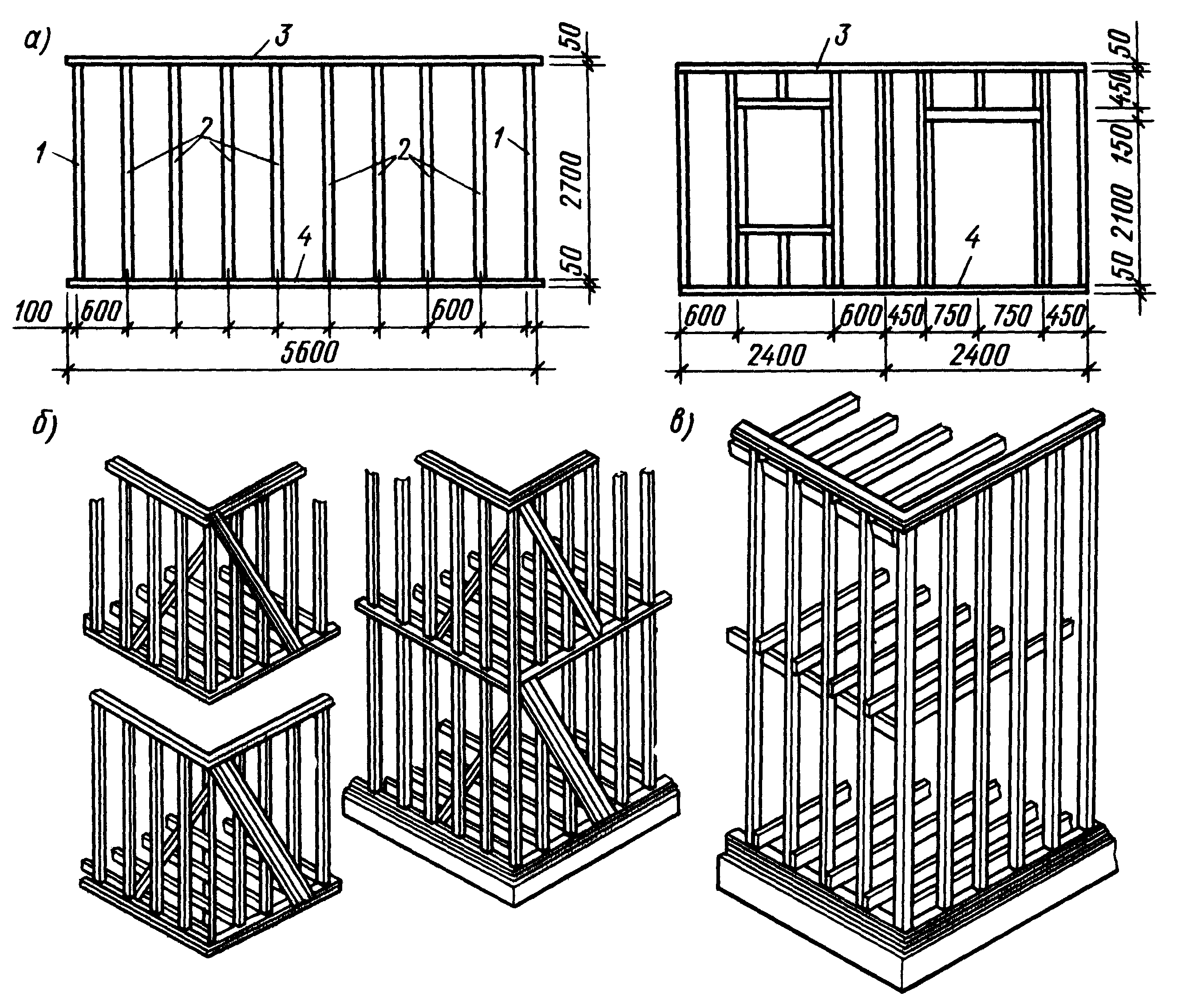

Рис. 18.19. Конст-рукции деревянных каркасов зданий: а – рамы каркаса одноэтажного дома; б – каркас двухэтаж-ного дома с поэтаж-ными стойками; в – то же со сквоз-ными стойками; 1, 2 – соответственно угловые и рядовые стойки каркаса; 3, 4 – соответственно верхняя и нижняя обвязка

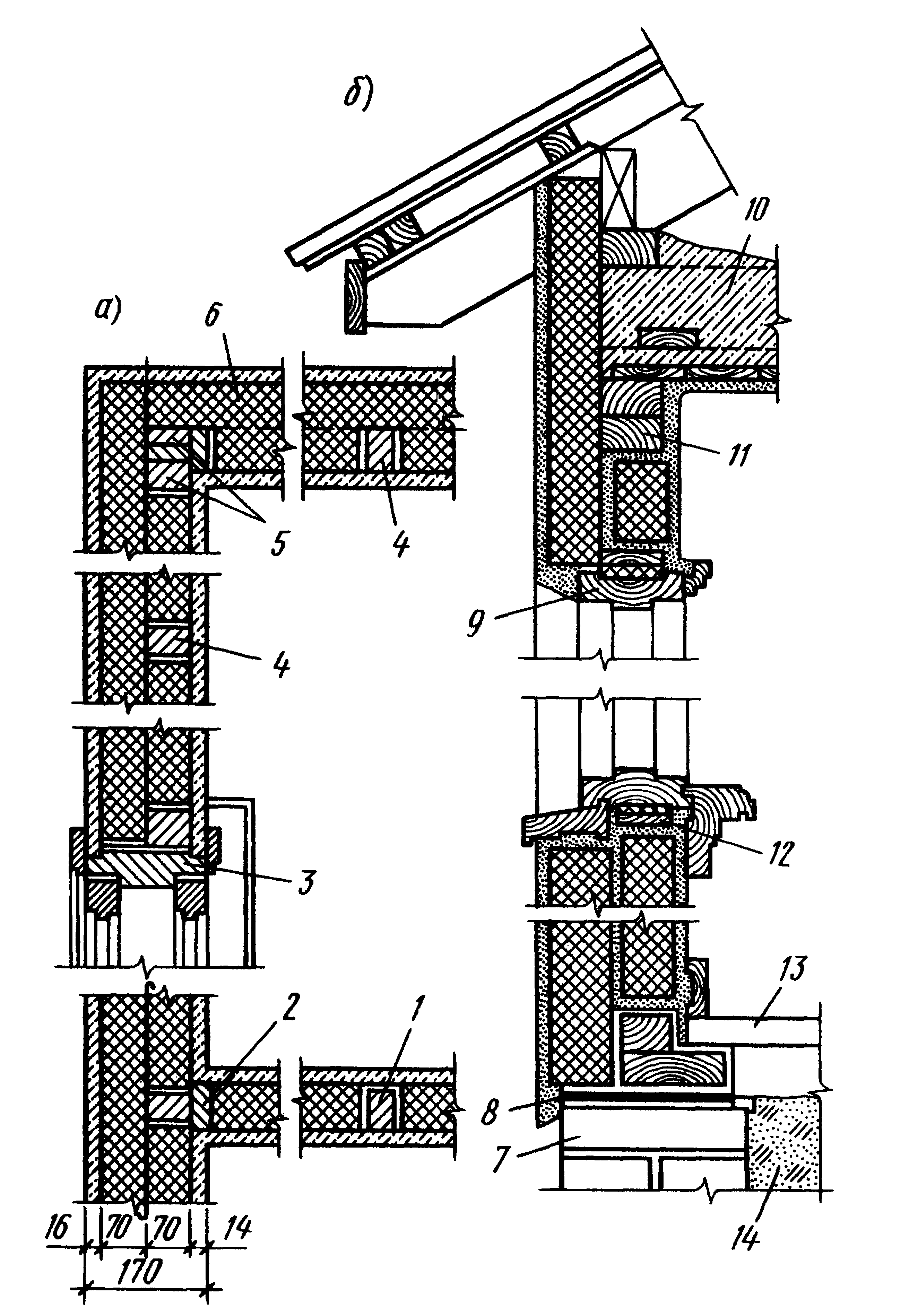

Рис. 18.20.1. Вари-ант конструкции каркасного дома с утеплением стен фибролитовыми плитами: а – план; б – разрез; 1, 2 – стой-ки внутренней стены; 3 – оконный проём; 4 – рядовые стойки каркаса; 5 – угловые стойки; 6 – утепление (фибролитовые плиты); 7 – цоколь; 8 – гидро-изоляция; 9 – оконная коробка; 10 – перекры-тие; 11 – верхняя об-вязка каркаса; 12 – брусок для крепле-ния оконной коробки; 13 – пол; 14 – засыпка

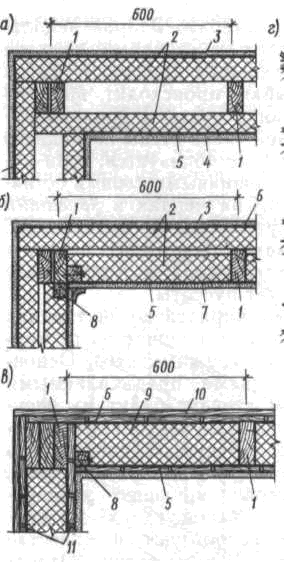

Р ис. 18.20.2. Другие вари-анты утепления каркасных стен: а – жёстким утеплите-лем с воздушными прос-лойками; б – жёстким утеп-лителем между стойками каркаса; в –засыпным утеплителем; 1 – стойка каркаса; 2 – жёсткий утеплитель; 3 – наружная штукатурка по дранке; 4 – внутренняя штукатурка по дранке; 5 – пароизоляция; 6 – ветрозащитная бумага; 7 – сухая штукатурка; 8 – рей-ка; 9 – засыпной утеплитель; 10 – наружная обшивка; 11 – обшивка диагональными досками

Рис. 18.21. Вариант конструктивного решения деревянного щитового дома: а – стеновой щит; б – вертикальный стык стеновых щитов; в – угловой стык щитов; г – вариант решения карниза; д – узел примыкания междуэтажного перекрытия к наружной стене; е – узел примыкания элементов щитового дома к цоколю; 1 – стеновой щит; 2 – паро-изоляция; 3 – верхняя обвязка из брусков 100х50мм; 4 – балка перекрытия; 5 – теплоизоляция (два слоя минерального войлока); 6 – элементы наката перекрытия; 7 – черепной брусок; 8 – гип-сокартонные листы; 9 – противоосадочные пробоины; 10, 11, 12 – элементы пола

Щит представляет собой раму из деревянных брусков, обшитую досками или фанерой, что обеспечивает жёсткость щита. Внутреннюю полость щитов заполняют матами из минерального войлока, который защищают с внутренней стороны пароизоляцией, а с наружной прокладывают строительную бумагу для уменьшения продуваемости (см. рис. 18.21).

Щиты имеют высоту на этаж и ширину до 1200 мм, и они бывают глухими, дверными или оконными. Между собой щиты соединяют гвоздями, а стыки между щитами тщательно уплотняют.

Ещё более индустриальны деревянные стены из щитов, имеющих размеры стен индивидуальных одноквартирных домов. Данные щиты состоят из стоек, обвязки, подкосов, утеплителя и обшивки, т. е. такой щит представляет собой каркасную стену, собранную в заводских условиях.

Каркасно-щитовые стены отличаются от каркасных и щитовых тем, что многослойные облегчённые щиты в таких стенах устанавливают между стойками и обвязками каркаса и тщательно уплотняют стыки между щитами и элементами каркаса.
