18.5. Ненесущие наружные стены

Ненесущие наружные стены из мелкоразмерных элементов поэтажно опирают на несущие элементы перекрытий. Они выполняют функции по защите зданий и помещений от атмосферных воздействий, температурных перепадов и обеспечивают звукоизоляцию. Для устройства таких стен применяют легкобетонные камни, в том числе из ячеистого бетона и газосиликата, которые снаружи покрывают слоем штукатурки или облицовывают более стойкими к атмосферным и температурным воздействиям материалами (рис. 18.15). Более подробно конструктивные решения ненесущих наружных стен и узлы их опирания на несущие конструкции перекрытий и примыкания к другим элементам рассмотрены в гл. 27.

Рис. 18.15. Кладка стен из мелких ячеисто-бетонных или газосиликатных блоков с облицовкой лицевым кирпичом: а – кладка толщиной в один блок с заполненным раствором вертикальным швом (толщиной 10 мм); б – то же с незаполненным вертикальным швом (с воздушной прослойкой толщиной 30 мм); в – кладка толщиной в полтора блока; 1 – лицевой кирпич; 2 – стальные элементы для крепления облицовки

18.6. Стены из естественных камней и грунтовых материалов

Для устройства стен могут использоваться камни, выпиливаемые из горных пород, имеющих малую объёмную массу и легко поддающихся механической обработке (вулканический туф, ракушечник и др.). Размеры выпиливаемых камней могут быть такими же, что и легкобетонных.

Стены неотапливаемых зданий могут устраиваться из камней естественных плотных пород (известняк, песчаник и др.) в районах, где они являются местным строительным материалом.

В районах с сухим климатом и продолжительным летом для устройства стен применяют грунтовые материалы, изготавливаемые без обжига из грунтов, обладающих связностью (например, глины). К таким материалам относятся кирпич-сырец (сырцовый кирпич), изготавливаемый из глины без добавок, а также саман (камень-сырец) из жирной глины с добавкой волокнистых материалов (чаще рубленой соломы). Отформованные кирпич-сырец и саман высушивают на солнце. В грунтовые материалы для повышения их водостойкости добавляют известь, смолу или битум и такие материалы называют терролитовыми. Форма и размер кирпича-сырца такие же как и обычного кирпича, а саманные грунтовые блоки имеют форму параллелепипеда с размерами 390х190х140, 380х185х120 и 330х160х120 мм.

Толщина стен из грунтовых материалов зависит от теплопроводности применяемых материалов и климатических условий района строительства. Стены из грунтовых материалов дают осадку до 5 % и их можно применять в домах высотой в один этаж. Возможно использование саманных стен как ненесущих в каркасных домах высотой более одного этажа.

18.7. Деревянные стены

18.7.1. Бревенчатые и брусчатые стены

Деревянные дома строят высотой не более 2 этажей. Стены деревянных домов бывают рубленными из брёвен и брусьев и заводского изготовления – каркасными, щитовыми и каркасно-щитовыми. Бревенчатые рубленые стены состоят из брёвен, уложенных друг на друга и соединённых в углах врубками. Толщина брёвен в верхнем отрубе для средней полосы (Республики Беларусь) не менее 22 см, а для северных районов страны – (24–26) см.

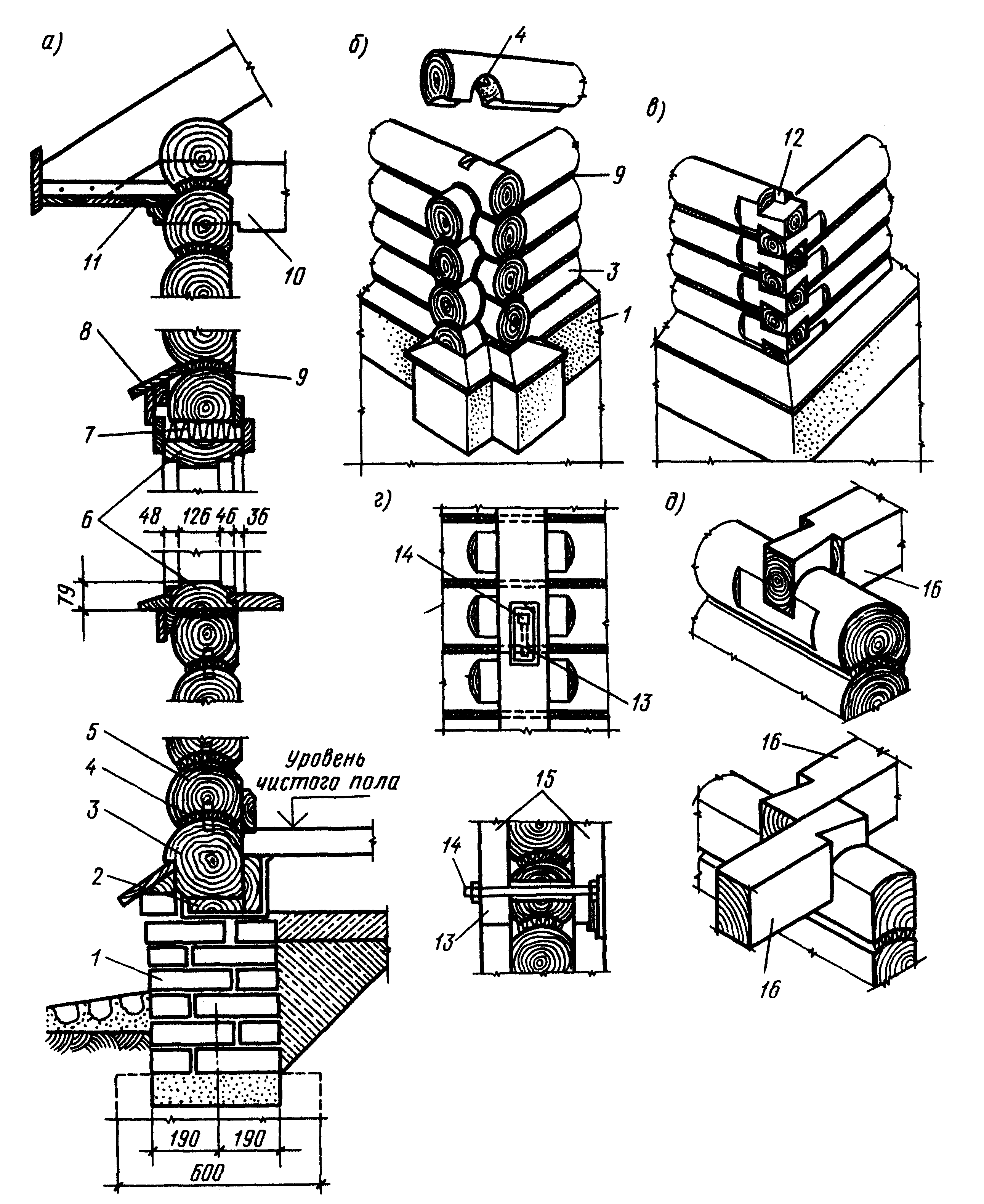

Рис. 18.16. Варианты конструктивных решений бревенчатых стен дома: а – разрез по стене; б – соединение брёвен в углу врубкой с остатком (в чашу); в – то же без остатка (в лапу); г – сжимное устройство; д – соединение балок перекрытия с наружными и внутренними стенами; 1 – цоколь; 2 – просмолённая доска на толевой или рубероидной прокладке; 3 – окладной венец; 4 – шип; 5 – рядовой венец; 6 – оконная коробка; 7 – осадочный зазор; 8 – сандрик; 9 – уплотнитель (мох, пакля); 12 – коренной шип; 13 – прорезь на осадку; 14 – стяжной болт; 15 – парные брусья сжима; 16 – балки перекрытия

Ряды брёвен в стене называются венцами, а венцы, уложенные последовательно друг на друга образуют сруб. В венцах бревна укладываются комлями попеременно в разные стороны. Нижний венец выполняют из более толстых брёвен (на 2–3 см), и он называется окладным. Сплачивают венцы друг с другом в срубе при помощи пазов цилиндрической формы с нижней стороны брёвен. Ширина паза 12–15 см. Брёвна вышележащих венцов укладывают пазами на брёвна нижележащих венцов, что защищает швы между брёвнами от увлажнения.

Для защиты от продувания швы между брёвнами уплотняют сухим мхом, паклей или войлоком (см. рис. 18.16). Для исключения горизонтального сдвига брёвен в срубе друг относительно друга между брёвнами устанавливают шипы на расстоянии 1,5–2,0 м по длине бревна, в шахматном порядке по высоте сруба.

В брёвнах простенков шипы устанавливают друг над другом и не менее двух шипов в каждом бревне. Шипы устраивают из сухой древесины в виде пластин размером 25х(60–70)х(120–150) мм и вставляют в специально подготовленные гнезда в соприкасающихся брёвнах сруба. Вместо шипов для исключения горизонтального смещения брёвен друг относительно друга в срубах могут применяться сжимные брусья, устанавливаемые по обе стороны стены и стягиваемые болтами (рис. 18.16 г).

В углах брёвна соединяют с помощью врубок в «чашу» с остатком или в «лапу» без остатка, а по длине брёвна в венцах соединяют с помощью гребня и паза (рис. 18.17). Бревенчатые стены трудоёмки и не рекомендуются для массового строительства.

Рис. 18.17. Сопряжение брёвен по длине в венце сруба

Менее трудоёмки брусчатые деревянные стены, устраиваемые из горизонтально уложенных деревянных брусьев. Элементы брусчатых стен изготавливают в заводских условиях индустриальными методами со всеми врубками для сопряжений и гнёздами для шипов или нагелей. Сечения брусьев для наружных стен 150х150 (средняя полоса) и 180х180 мм (северная полоса), а для внутренних стен соответственно 100х150 и 100х180 мм.

Для защиты от продувания наружных стен швы между брусьями уплотняют конопаткой, а для защиты от промокания при косом дожде швы выполняют более сложной конфигурации или (при плоских швах) в пазы укладывают на верхнюю плоскость нижележащего бруса треугольную рейку, а на нижней плоскости вышележащего бруса устраивают треугольный паз. Для отвода воды от горизонтального шва с верхнего ребра наружной грани прямоугольного бруса снимают фаску 20x20 мм (рис. 18.18).

Ряды брусьев соединяют между собой шипами или цилиндрическими нагелями диаметром 30 мм и длиной 60 мм, которые устанавливают аналогично шипам в бревенчатых стенах. В углах брусья соединяют при помощи шпонок, шипов или врубок.

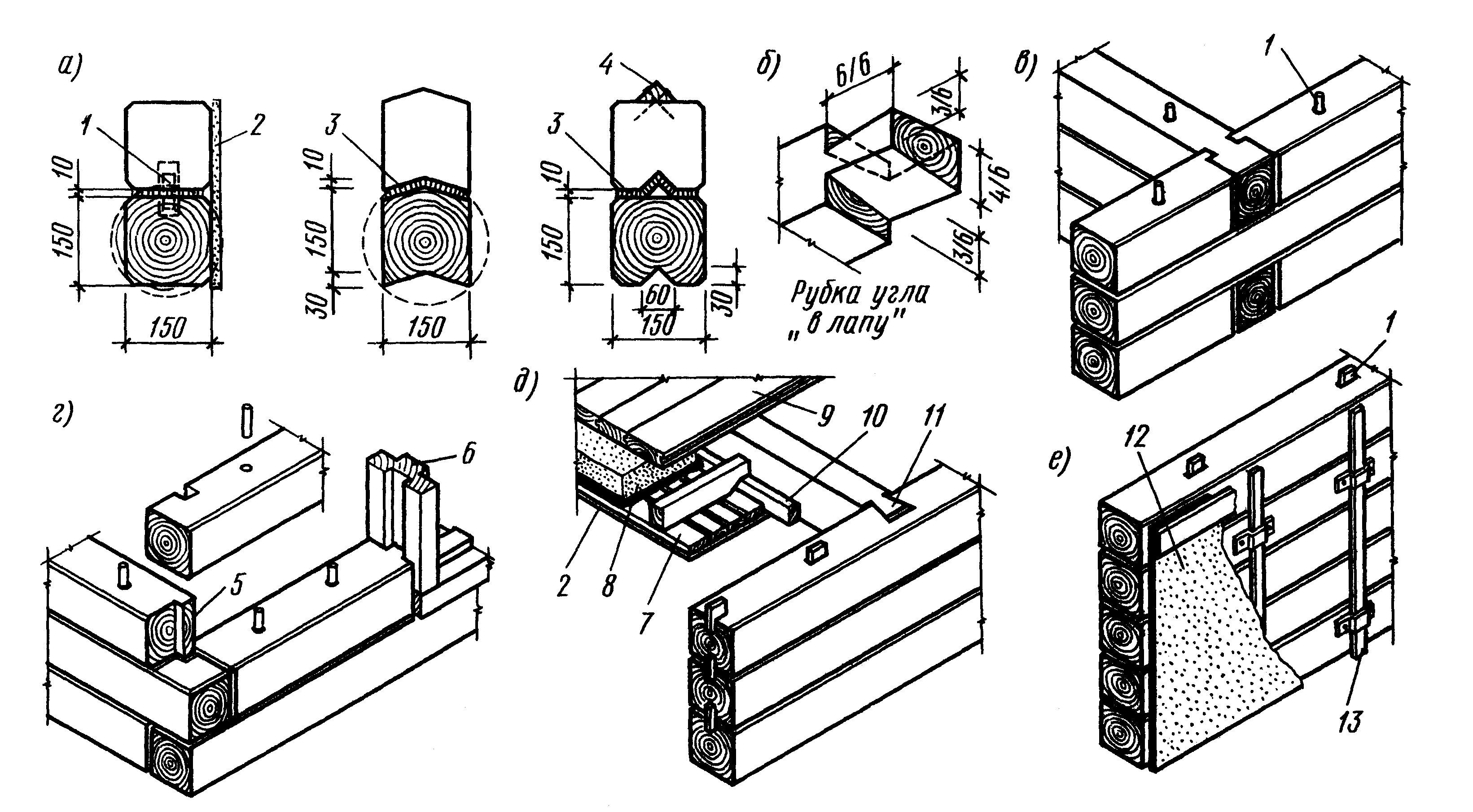

Р ис. 18.18. Варианты конструктивных решений брусчатых стен дома: а – варианты сопряжения брусьев по высоте; б, в, г – узлы сопряжения продольных и поперечных брусчатых стен; д – конструкция перекрытия и его сопряжение с брусчатой стеной; е – обшивка внутренней поверхности брусчатых стен гипсокартонными листами по рейкам; 1 – шип; 2 – оштукатуривание по дранке; 3 – уплотнение (мох, пакля); 4 – рейка; 5 – гребень (коренной шип); 6 – оконная коробка; 7 – щит наката перекрытия; 8 – звуко-изоляция по уплотняющему слою; 9 – пол; 10 – черепной брусок; 11 – опирание балки перекрытия на стену (врубкой «ласточкин хвост»); 12 – гипсокартонный лист; 13 – рейка
