18.4. Внутренние стены и отдельные внутренние опоры
Внутренние стены жилых домов с наружными стенами из мелкоразмерных элементов, как правило, устраивают из полнотелого кирпича или легкобетонных мелких блоков. Эти стены выполняют несущие функции, воспринимая нагрузку от перекрытий и покрытий, и ограждающие функции, разделяя помещения в плане и обеспечивая их звукоизоляцию, а, при необходимости, и защиту от температурного перепада (лестничные клетки). Внутренние стены опирают непосредственно на фундаменты.
Минимальная толщина внутренних кирпичных стен из условия опирания перекрытий и обеспечения требуемой звукоизоляции составляет 250 мм. С целью повышения несущей способности внутренних стен их выполняют из более прочных материалов (кирпича и раствора), а также укладывают в швы стен и примыкающих к ним простенков наружных стен сварные арматурные сетки.
В стенах кухонь и санитарно-технических помещений устраивают вентиляционные, а, при необходимости, и дымовые каналы, имеющие минимальные размеры 140х140 мм, и, соответственно, стены с каналами выполняют толщиной не менее 380 мм, обеспечивая толщину стенок каналов 120 мм (рис. 18.5). Во внутренних стенах с дымовыми каналами в местах примыкания к сгораемым деревянным перекрытиям или перегородкам устраивают распушку, т. е. утолщения стенок дымовых каналов до 380 мм, или применяют другие варианты защиты от загорания.

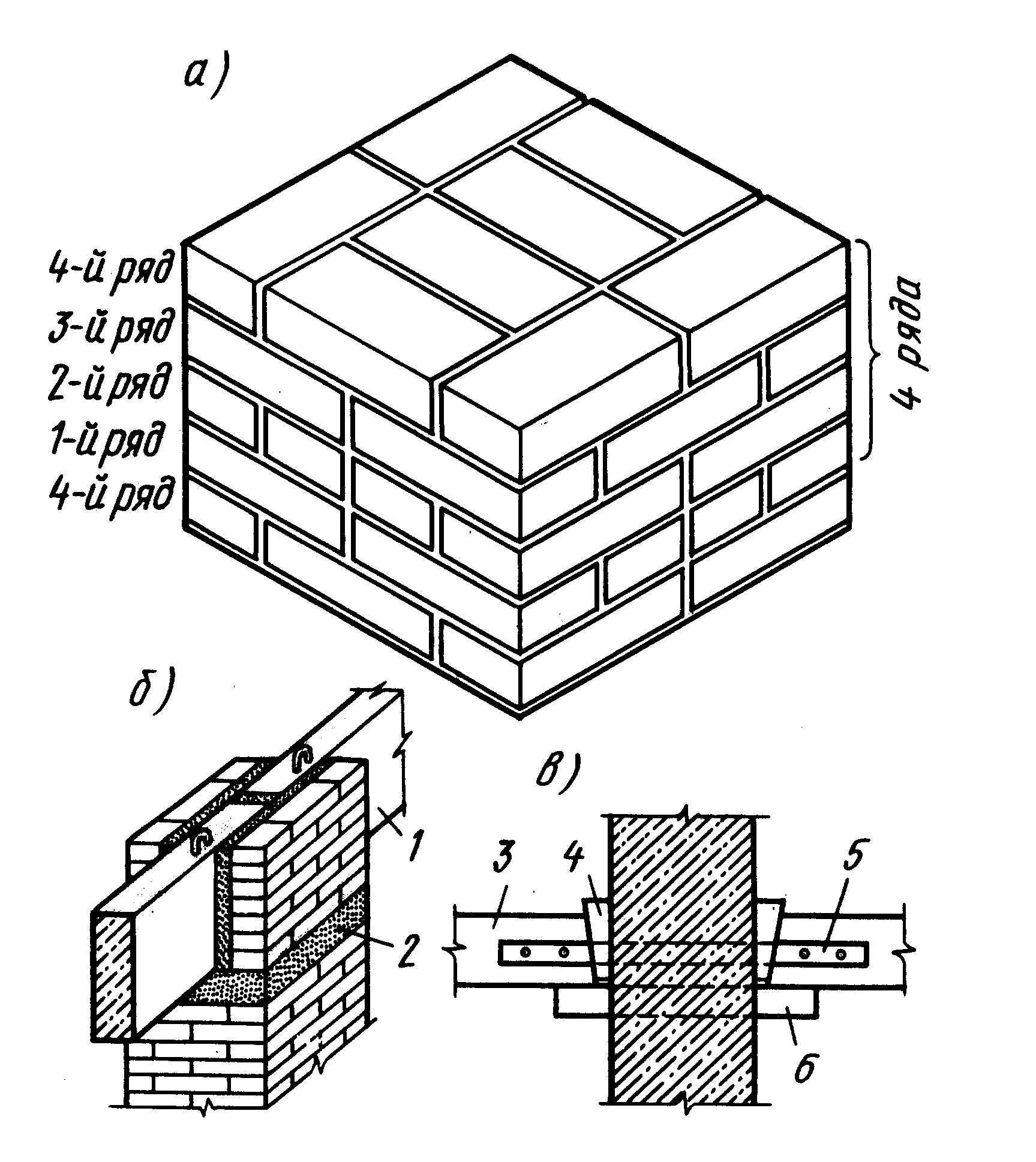

Рис. 18.13. Кирпичные столбы и узлы опирания балок на столбы: а – система кладки кирпичного столба; б – опирание железобетонных сборных балок на кирпичный столб; в – то же деревянных; 1 – железобетонная балка; 2 – распределительная плита; 3 – деревянная балка; 4 – клинья; 5 – стальная накладка; 6 – консольная плита
В зданиях со стенами из мелкоразмерных элементов для раскрытия внутреннего пространства вместо внутренних несущих стен могут устраиваться отдельные внутренние опоры. Такими опорами могут быть кирпичные столбы или железобетонные колонны (конструктивная схема с неполным каркасом). В зависимости от величины воспринимаемых нагрузок кирпичные столбы могут иметь поперечное сечение 380х380, 380х510 и 510х510 мм (рис. 18.13).
Для повышения несущей способности кирпичные столбы устраивают из материалов повышенной прочности и армируют вертикальными стержнями и горизонтальными стальными сетками из проволоки диаметром 4–5 мм с ячейкой 100–150 мм. Сетки укладывают в горизонтальные швы через 2–4 ряда кладки, что позволяет повысить несущую способность столбов до 1,5 раз. Для более существенного повышения несущей способности (усиления) кирпичные столбы заключают в стальные обоймы, состоящие из вертикальных уголков и горизонтальных стальных полос, с их последующим оштукатуриванием. Кроме стальных могут применяться железобетонные или растворные армированные обоймы (рис. 18.14).
Возможна комбинированная конструкция внутренних опор, например, квадратный кирпичный полый столб со стороной 510 мм и стенкой 120 мм, в полости которого устраивают железобетонную стойку-ядро квадратного сечения со стороной 270 мм.

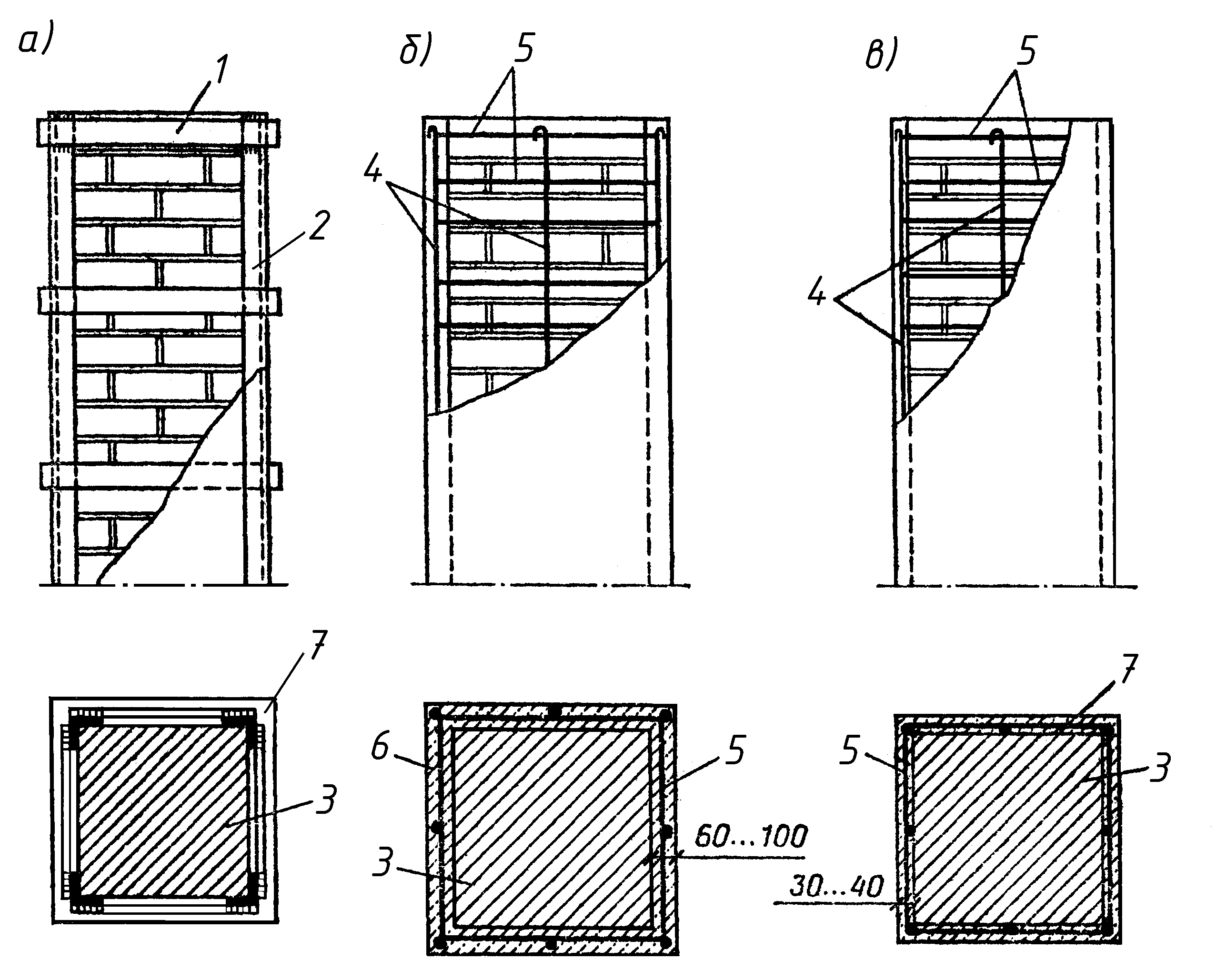

Рис. 18.14. Варианты усиления кирпичных столбов обоймами: а – стальной; б – же-лезобетонной; в – растворной арми-рованной; 1 – сталь-ная планка-полоса; 2 – стальной уголок; 3 – кирпичная кладка; 4 – вертикальные арма-турные стержни; 5 – хомуты горизон-тальные; 6 – бетон; 7 – раствор
На каждом этаже по верху кирпичных столбов на уровне перекрытий укладывают железобетонные балки-прогоны прямоугольного или таврового сечения, на которые опирают элементы перекрытий. Для равномерного распределения нагрузки от балок на кладку столбов под концы балок укла-дывают железобетонные распределительные плиты-подушки (рис. 18.13 б).
При больших нагрузках вместо кирпичных столбов можно применять железобетонные колонны, которые вместе с железобетонными балками образуют неполный каркас здания.
