18.3.2. Неоднородные несущие и самонесущие стены
Неоднородные несущие и самонесущие стены из мелкоразмерных элементов выполняют слоистыми по толщине. При этом, как правило, более прочный несущий слой примыкает к внутренней поверхности стены, а утепляющий слой располагается ближе к наружной поверхности.
Неоднородные кирпично-бетонные стены состоят из двух кирпичных слоёв толщиной по полкирпича (120 мм), между которыми укладывают лёгкий бетон (рис.18.9). В зависимости от вида связи между кирпичными слоями различают кладку с соединением металлическими стержнями через 4–5 рядов кладки (кладка Герарда), с перевязкой горизонтальными тычковыми рядами через 5–6 рядов кладки (кладка Попова-Орлянкина) и вертикальными тычковыми рядами (колодцевая кладка). Толщина кирпично-бетонных стен может быть от 380 до 640 мм. Кирпично-бетонные стены более эффективны по теплозащите и, соответственно, имеют значительно меньшую массу по сравнению с эквивалентными им по теплозащите кирпичным однородным стенам. Так, например, кирпично-бетонная стена толщиной в 460 мм имеет массу около 615 кг/м2 и эквивалентна по теплозащите кирпичной однородной стене толщиной 640 мм с массой 1150 кг/м2. Однако по прочности кирпично-бетонные стены из кладки с соединением кирпичных слоёв металлическими связями и вертикальными тычковыми рядами (колодцевая кладка) применяются для зданий не выше 3-х этажей, а с перевязкой горизонтальными тычковыми рядами – не выше 6-ти этажей.

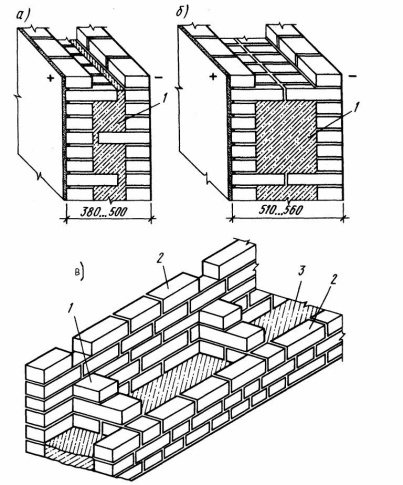

Рис. 18.9. Неоднородные кирпично-бетонные стены:
а, б – кладка стены с перевязкой горизонтальными тычковыми рядами; 1 – лёгкий бетон;
в – кладка стены с перевязкой вертикальными тычковыми рядами (колодцевая кладка); 1 – поперечная стенка (диафрагма); 2 –наружные и внутренние продольные стенки; 3 – лёгкий бетон
Вместо легкобетонной смеси в кладку стен могут закладываться на растворе готовые малотеплопроводные блоки из эффективных теплоизоляционных материалов (лёгкий бетон, пенобетон, газосиликат и др.), называемые термовкладышами, что уменьшает количество влаги, вносимой в кладку стены (рис. 18.10). Это позволяет улучшить теплозащитные свойства стен в начальный период их эксплуатации.
Рис. 18.10. Неоднородная кирпичная стена с термовкладышами 1
Кроме наружных кирпично-бетонных стен применяют наружные неоднородные кирпичные стены с теплозащитной воздушной прослойкой (40–50 мм) и кирпичные стены с эффективным плитным утеплителем и воздушной прослойкой (рис. 18.11).

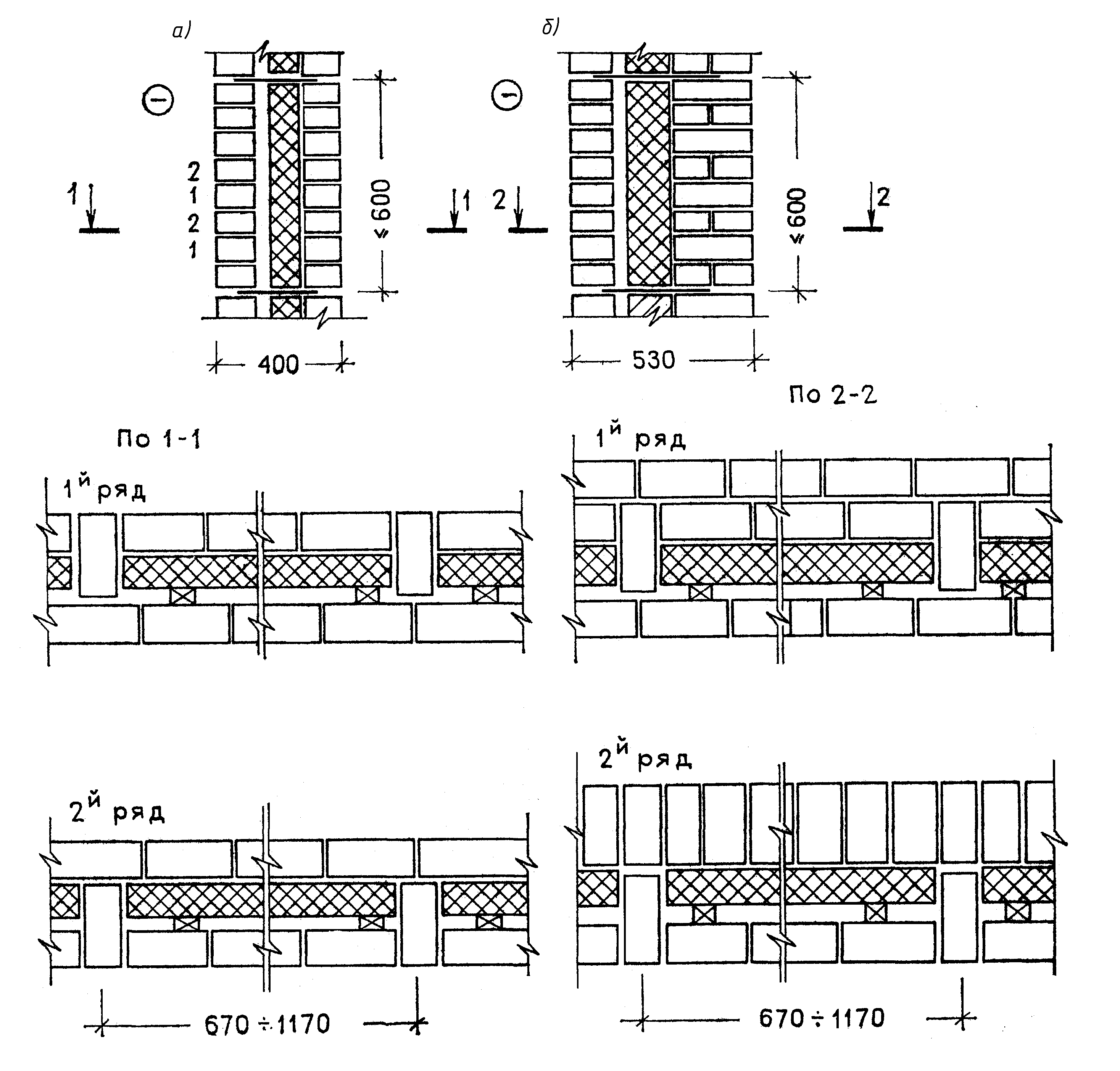

Рис. 18.11. Неоднородные стены с плитным утеплителем и воздушной прослойкой:
а – с плитным утеплителем и воздушной прослойкой, б – то же с усиленным внутренним несущим слоем
Возможно также утепление кирпичных стен приставными утепляющими элементами из теплоизоляционных гипсовых (с наполнителем), пенобетонных, газосиликатных или других тонких плит-панелей, которые располагают с внутренней стороны стены на расстоянии от неё до 40–50 мм (рис. 18.12). Утепляющие плиты-панели устанавливают на несущие конструкции перекрытия и крепят к кирпичным стенам с помощью гвоздей-анкеров, забиваемых в деревянные пробки-маяки, заделанные в кладку стены.

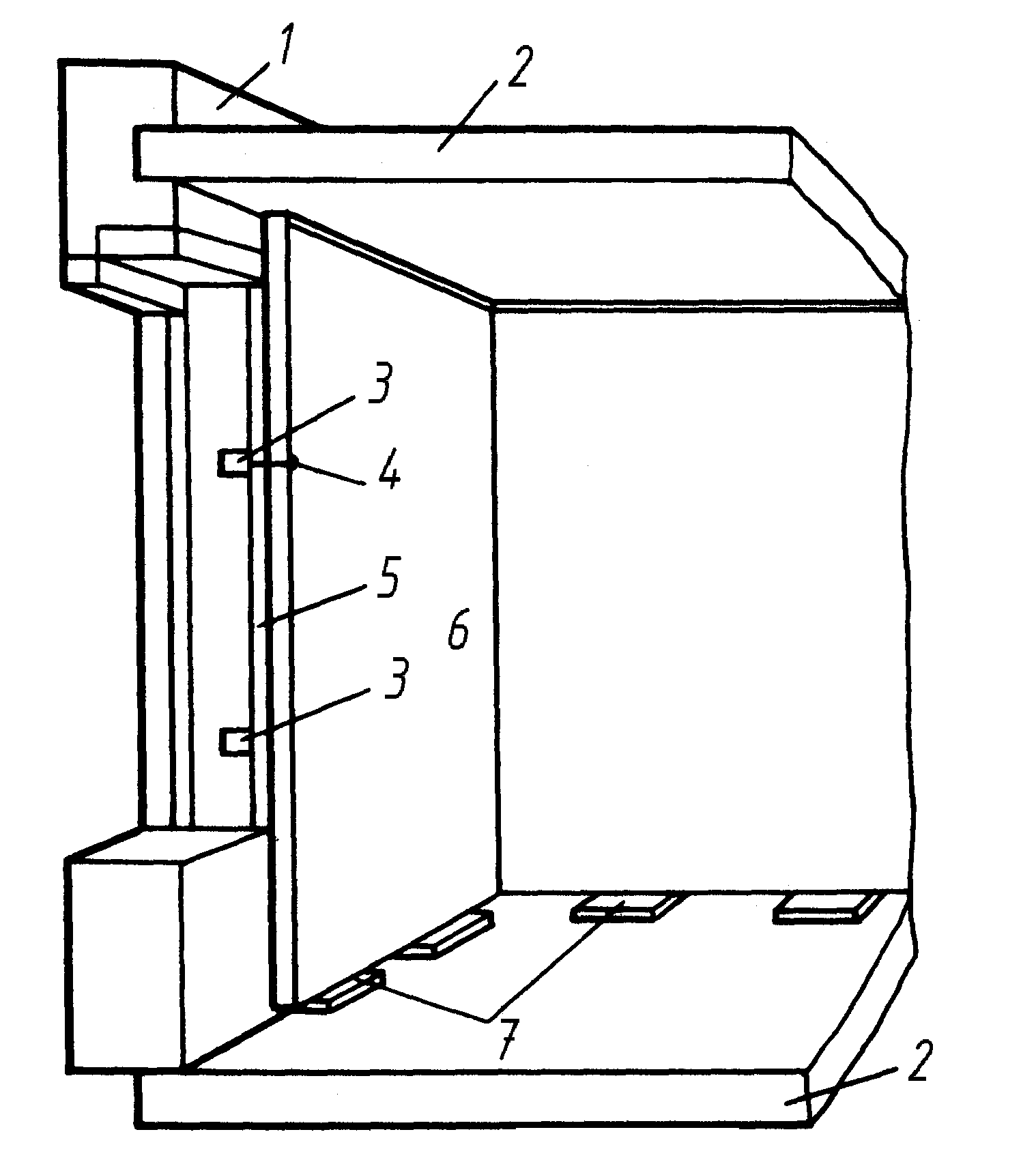

Рис. 18.12. Утепление наружных стен теплоизоляционными плитами-панелями: 1 – наружная стена; 2 – несущая конструкция перекрытия; 3 – пробки-маяки; 4 – гвоздь-анкер; 5 – оконный проем; 6 – теплоизоляционная плита-панель; 7 – прокладки под утепляющей плитой
