18.3. Наружные несущие и самонесущие стены из искусственных камней

18.3.1. Однородные несущие и самонесущие стены

Однородные наружные несущие и самонесущие стены из камней правильной формы выполняют в виде кладки на известковом, известково-цементном или цементном растворе. Для кладки этих стен применяют красный обычный, пустотелый или лёгкий (пористый) кирпич, силикатный кирпич, керамические или легкобетонные пустотелые камни, ячеистобетонные или газосиликатные камни или блоки и др. (рис. 18.6). Кладка стен ведётся с перевязкой швов между камнями. Наиболее распространённые типы кирпичной кладки – двухрядная (цепная) и многорядная (трёх–шестирядная), при этом двухрядная кладка обеспечивает более высокую прочность, а многорядная кладка менее трудоёмка. При двухрядной кладке чередуются тычковые и ложковые горизонтальные ряды, а при многорядной кладке один тычковый ряд чередуется с двумя-пятью последовательно уложенными с перевязкой швов в плоскости стены ложковыми рядами.

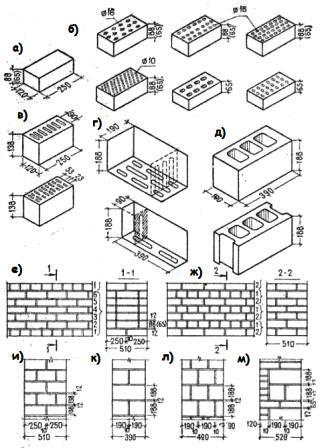

Р ис. 18.6. Материалы и типы однородных кладок наружных каменных стен: а – кирпич сплошной; б – кирпич пустотелый; в – керамические камни; г – легкобетонные камни; д – легкобетонные трёхпустотные тычковые и ложковые камни; е – кирпичная шестиряд-ная кладка; ж – то же двухрядная; и – кладка из керамических камней; к, л – кладка из легкобетонных или природных камней; м – кладка из ячеистобетонных или газосиликат-ных камней с облицовкой кирпичом

Кладка стен из керамических пустотелых камней, которые имеют меньшую теплопроводность по сравнению с обычным кирпичом, выполняется по двухрядной схеме. Кладка из легкобетонных блоков выполняется по трёх- или четырёхрядной схеме: на один тычковый ряд – два или три ложковых ряда (легкобетонные камни с тремя круглыми отверстиями, заполненными шлаком) и по ложковой схеме для легкобетонных камней со щелевидными отверстиями (рис.18.6 г). Толщину наружных несущих и самонесущих стен принимают с учётом требуемого сопротивления теплопередаче и несущей способности, причём определяющим является обычно требование по теплозащите. В связи с этим кладку наружных стен выполняют преимущественно из пустотелых кирпича, керамических или легкобетонных камней либо лёгкого пористого кирпича.

Система кладки наружных стен выбирается таким образом, чтобы наибольшее количество щелей и пустот в кирпиче и камнях располагались перпендикулярно тепловому потоку, что повышает теплозащиту стен (рис. 18.7).

Рис. 18.7. Кладка стены из керамических камней со щелями

Фасадные поверхности наружных стен оштукатуривают или облицовывают лицевым кирпичом или лицевыми керамическими камнями (рис. 18.8).

Рис. 18.8. Облицовка кладки наружных стен: а, б, в – лицевым кирпичом; г – лицевыми керамическими камнями; д – закладными облицовочными керамическими плитами; е, ж – прислонными керамическими плитками на растворе; и – плоскими каменными или бетонными плитами с прокладными рядами из тех же плит
