17.2. Гидроизоляция подвалов и защита стен от капиллярного увлажнения
При проектировании и строительстве зданий необходимо обеспечить защиту подвалов от грунтовых вод, а стены зданий от капиллярной влаги. Защита подвалов от увлажнения обеспечивается гидроизоляцией их стен и пола. Вид применяемой гидроизоляции зависит от уровня грунтовых вод. При сухих грунтах стены фундаментов покрывают снаружи двумя слоями горячего битума, а под полом подвала укладывают слой мятой глины. При наличии грунтовых вод применяют разные варианты гидроизоляции подвалов в зависимости от уровня грунтовых вод над полом подвала.
При уровне грунтовых вод не выше 0,2 м над полом подвала стены снаружи покрывают цементно-известковой штукатуркой и после её затвердевания и высыхания производят обмазку битумом за 2 раза, а затем наклеивают слой рулонных гидроизоляционных материалов до отметки на 0,5 м выше уровня грунтовых вод. Под полом подвала на растворную стяжку, устроенную по слою мятой глины, наклеивают слой рулонных материалов, который проходит между подушкой и стенкой фундамента и переходит в вертикальный оклеечный слой (рис. 17.2 а).
Вертикальную гидроизоляцию стен подвала обеспечивают слоем мятой глины толщиной 20 см или стенкой из кирпича толщиной 120 мм, а на гидроизоляцию пола подвала сверху укладывают растворную стяжку и покрытие пола.
При уровне грунтовых вод от 0,2 до 1,0 м над полом подвала наружную по стене подвала оклеечную гидроизоляцию из двух слоёв рулонных гидроизоляционных материалов, наклеенных на мастике по обмазанной битумом наружной штукатурке, поднимают до отметки на 0,5 м выше уровня грунтовых вод и защищают кирпичной стенкой толщиной 120 мм.

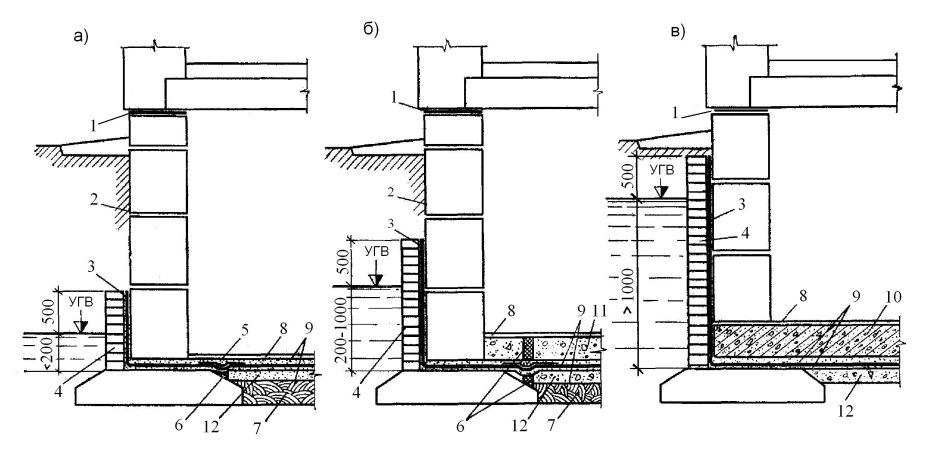

Рис. 17.2. Варианты гидроизоляции подвалов в зависимости от уровня грунтовых вод:
а – уровень грунтовых вод до 0,2 м над полом подвала; б – то же от 0,2 до 1,0 м над полом подвала; в – то же более 1,0 м над полом подвала; 1 – горизонтальная гидроизоляция для защиты стен от капиллярной влаги; 2 – обмазочная гидроизоляция двумя слоями горячего битума; 3 – оклеечная гидроизоляция; 4 – защитная стенка толщиной 120 мм из кирпича; 5 – стеклоткань; 6 – деформационный шов; 7 – мятая глина; 8 – пол подвала; 9 – растворная стяжка; 10 – железобетонная плита; 11 – пригрузочный слой из бетона; 12 – бетонная подготовка
Гидроизоляцию под полом подвала, тоже состоящую из двух слоёв рулонных материалов на мастике, укладывают по растворной стяжке, нанесённой на бетонную подготовку, а сверху гидроизоляцию тоже закрывают растворной стяжкой и пригрузочным бетонным слоем с покрытием пола. Пригрузочный слой служит для противодействия гидростатическому давлению грунтовых вод (рис. 17.2 б).
При уровне грунтовых вод выше 1,0 м над полом подвала оклеечную гидроизоляцию стены и пола подвала выполняют из 3–4 слоёв рулонных гидроизоляционных материалов, наклеенных на мастике по всему полу и на всю высоту стены, и защищают кирпичной стенкой, а вместо пригрузочного слоя над горизонтальной гидроизоляцией пола подвала укладывают железобетонную плиту, которую заводят под стены подвала и рассчитывают на восприятие гидростатического давления (рис. 17.2 в). При высоком уровне грунтовых вод (выше 1,25 м над полом подвала) возможны и другие способы гидроизоляции подвалов, как, например, устройство в подвале монолитного железобетонного короба, примыкающего к оклеечной гидроизоляции по внутренней поверхности стен подвала и по бетонной подготовке или железобетонный плите пола подвала, заведённой под стену (рис. 17.3).
Рис. 17.3. Вариант гидроизоляции подвала при высоком уровне грунтовых вод: 1 – бетонная подготовка; 2 – растворная стяжка; 3 – рулонная гидроизоляция; 4 – слой цементного раствора; 5 – железобетонный короб; 6 – пол подвала; 7 – штукатурка из цементного раствора по битумной обмазке; 8 – горизонтальная гидроизоляция для защиты стен от капиллярной влаги
Кроме того, возможно устройство водонепроницаемых оболочек из металла, а также одновременно с гидроизоляцией возможно проведение дренажа под зданием, чтобы понизить уровень грунтовых вод и упростить конструкцию гидроизоляции.
Для устройства гидроизоляции используют горячий битум, мастику, рулонные гидроизоляционные материалы. При выполнении гидроизоляции на подушку фундамента и стяжку по подготовке пола подвала наносят слой битумной мастики толщиной 4–5 мм, а затем наклеивают соответствующее количество слоёв гидроизоляционного материала. После этого устраивают пол и стены подвала с нанесением на последние соответствующей гидроизоляции. При устройстве гидроизоляции пола подвала необходимо понижение уровня грунтовых вод на время набора необходимой прочности железобетонной плиты пола подвала.
Защиту стен от капиллярной влаги обеспечивают горизонтальной гидроизоляцией в цокольной части наружных стен на высоте 15–20 см от отмостки, а во внутренних стенах горизонтальную гидроизоляцию укладывают на уровне обреза фундамента. Эта гидроизоляция выполняется из двух слоёв толя или рубероида на мастике, или слоя асфальтобетона толщиной 10–12 мм или слоя жирного цементно-песчаного раствора состава 1:2 толщиной 20–30 мм.
Для защиты фундаментов и основания от проникновения атмосферных осадков вокруг здания вдоль наружных стен устраивают отмостку шириной 0,6–1,0 м из слоя песка толщиной 15–20 см и слоя асфальта толщиной 3 см с уклоном от стены в 2–3 %. Кроме асфальта отмостку можно выполнить из других плотных водонепроницаемых материалов, например, специальных сборных плит.
