16.2.7. Рекомендации по выбору фундаментов

В результате технико-экономического анализа конструктивных решений фундаментов получены следующие рекомендации по выбору типа фундаментов в зависимости от этажности зданий и несущей способности грунта оснований:

1. в малоэтажных зданиях (высотой 1–3 этажа) без подвалов целесообразны столбчатые или ленточные фундаменты, а в зданиях с подвалами – ленточные фундаменты;

1. в зданиях средней этажности (4–5 этажей) целесообразно применять ленточные сборные фундаменты, а при слабых грунтах оснований – свайные фундаменты из коротких свай (длиной до 7 м);

1. в зданиях повышенной этажности (6–9 этажей) при прочных грунтах оснований целесообразны ленточные сборные фундаменты, а при слабых грунтах – свайные;

1. в многоэтажных зданиях (10–16 этажей) целесообразны свайные или сплошные фундаменты. При этом свайные фундаменты чаще применяют в зданиях высотой 10–12 этажей, а сплошные – высотой 13–16 этажей;

1. в высотных зданиях (17 и более этажей) целесообразны сплошные или комбинированные фундаменты. При комбинированных фундаментах вначале устраивают поле свай под всем зданиям, а затем по верху поля свай – сплошную плиту-ростверк.

При выборе типа фундаментов учитывают их технико-экономические показатели, а также местные условия строительства, т. е. характер грунта основания, наличие местных строительных материалов и конструкций, технологического оборудования. В табл. 1 приведены сравнительные технико-экономические показатели монолитных и сборных ленточных фундаментов.

Таблица 1

Сравнительные технико-экономические показатели ленточных фундаментов

№ п/п	Тип фун-дамента	Приведён-ная толщина в мм и (%)	Объём в п. м. дли-ны, в%	Расход цемента, в %	Расход стали, в %	Трудо-ёмкость, в %	Стои-мость, в %
1	Бутовый	600 (100)	100	100	-	100	100
2	Бутобе-тонный	500 (84)	88	140	-	91	87
3	Сборный сплошной	450 (75)	67	150	100	68	104
4	Сборный пустотелый	360 (60)	55	130	100	65	92
5	Крупнопа-нельный	190 (32)	32	130	185	54	68

Свайные фундаменты экономичнее ленточных по стоимости, расходу бетона и до 80% по объёму земляных работ, но при их устройстве увеличивается расход арматуры.

17. Подвалы, приямки и люки. Гидроизоляция подвалов

17.1. Подвалы, приямки и люки

В гражданских зданиях подвалы устраивают для размещения подсобных, хозяйственных или технических помещений и для прокладки инженерных коммуникаций. Стенами подвалов служат стенки ленточных фундаментов, а в зданиях со столбчатыми фундаментами стены подвалов устраивают из железобетонных панелей или других каменных материалов.

Для естественного освещения и проветривания подвального помещения в наружных стенах подвалов устраивают оконные проёмы, а перед ними – приямки. Стены приямков выполняются из кирпича, бетона или железобетона, а полы – из бетона или железобетона с уклоном от стенки подвала. В месте примыкания наружной стенки приямка к полу устраивают отверстие диаметром 50 мм для стока атмосферной воды. Сверху приямки закрывают металлической откидной решёткой (рис. 17.1 а).

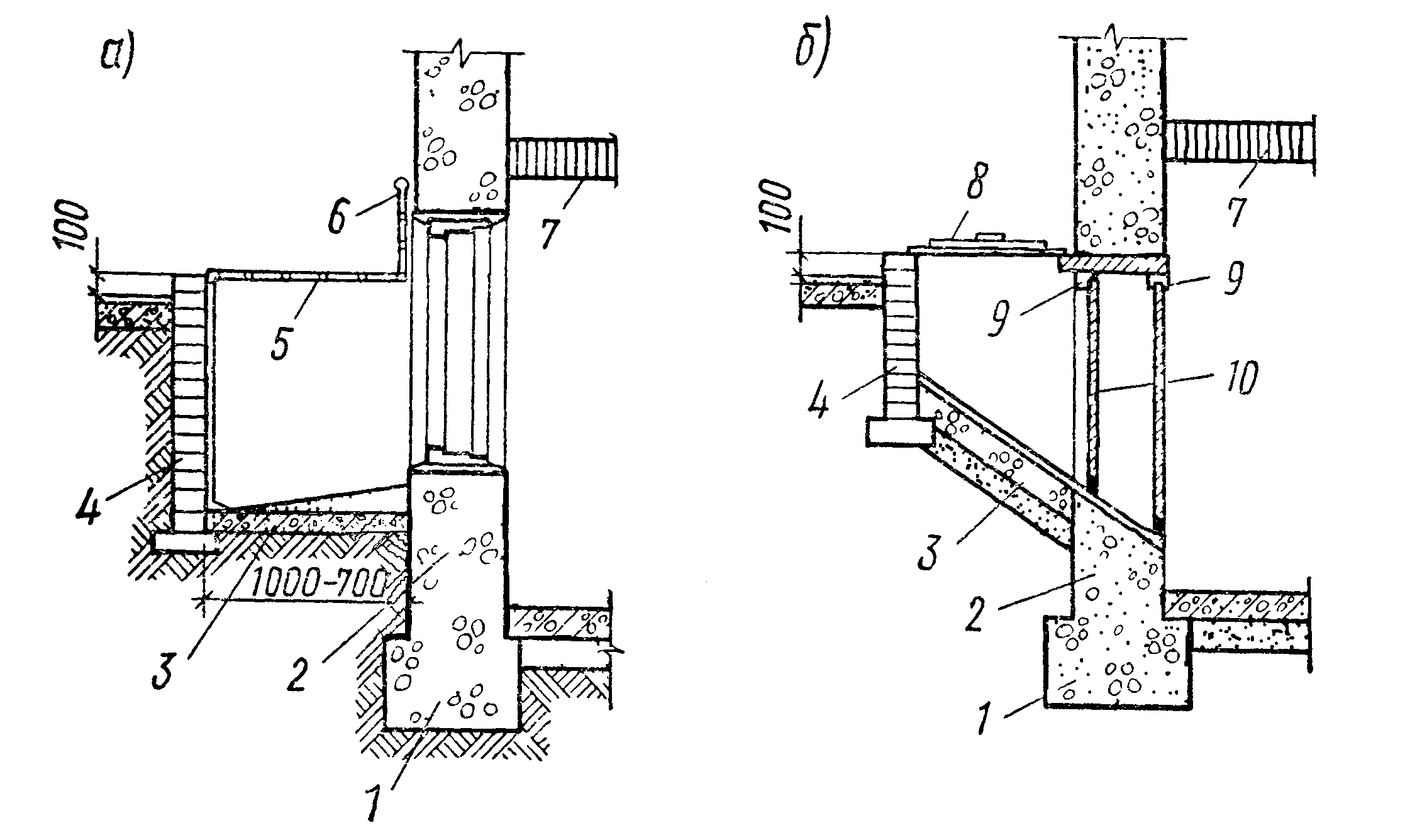

Рис. 17.1. Приямки и люки у проёмов наружных стен подвалов: а – приямок у светового проёма; б – люк у загрузочного проёма; 1 – подушка фундамента; 2 – стенка подвала; 3 – пол приямка (люка); 4 – стенка приямка (люка); 5 – открывающаяся решётка; 6 – петля; 7 – перекрытие над подвалом; 8 – крышка люка; 9 – коробка загрузочного проёма люка; 10 – щиты загрузочного проёма люка

В стенах подвальных помещений, где предусматривается хранение каких-либо материалов или продуктов, устраивают снаружи загрузочные люки. Стенки и пол люков выполняют из тех же материалов, что и приямков, снаружи люк закрывают металлической крышкой, а проем люка в стене закрывают деревянным утеплённым щитом, обитым при необходимости железом (рис. 17.1 б).
