10.3. Конструктивные системы жилых зданий
Конструктивные системы жилых зданий представляют собой совокупность взаимосвязанных вертикальных и горизонтальных несущих конструкций, обеспечивающих прочность, жёсткость и устойчивость зданий. В жилых зданиях основной конструктивной системой является стоечно-балочная и её разновидности. Чаще всего применяется разновидность стоечно-балочной системы – коробчатая конструктивная система, состоящая из вертикальных плоских несущих элементов – стен, и горизонтальных несущих плоских элементов – плит перекрытий (рис. 5.6) или балок.
Стоечно-балочные конструктивные системы жилых зданий в виде каркасов, состоящих из вертикальных несущих элементов – колонн и горизонтальных – балок, позволяет более свободную планировку квартир. Кроме стоечно-балочных каркасных систем с линейными элементами в жилищном строительстве применяют каркасно-этажерочные конструктивные системы, состоящие из вертикальных колонн и поэтажных (на весь этаж) горизонтальных плит перекрытий, непосредственно опирающихся на колонны (вариант безбалочных перекрытий).
Как уже упоминалось выше, при стоечно-балочных каркасных конструктивных схемах необходимо в состав несущего остова здания включать ядра жёсткости для восприятия горизонтальных нагрузок и придания пространственной жёсткости зданию. Дополнительную пространственную жёсткость несущим остовам зданий придают конструкции перекрытий, являющиеся горизонтальными диафрагмами жёсткости.
В жилищном строительстве применяется также объёмно-блочная конструктивная система, когда здание собирается из объёмных блоков размером на одну или две комнаты или квартиру, устанавливаемых друг на друга и связанных между собой в продольном и поперечном направлениях (рис. 10.3).

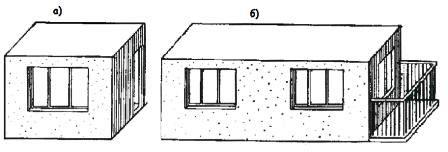

Рис. 10.3. Объёмные блок-комнаты: а – объёмный блок на одну комнату; б – то же на две комнаты
11. Архитектурно-композиционные решения жилых зданий
Жилым зданиям присущи особые архитектурно-художественные свойства и композиционные построения, обусловленные их объёмно-пространственной и конструктивной структурой, включающей небольшие ячейки-комнаты, более крупные ячейки-квартиры, а также секции, равнозначные по своему существу и многократно повторяемые в объёмно-пространственной композиции жилого дома. Сюда же относятся характерные для внешнего вида жилых зданий балконы, лоджии, веранды, эркеры, террасы.
Выразительность архитектурного образа жилого дома основывается на применении разнообразных ритмических и пропорциональных построений, пластики, соответствующих его структуре и композиции всего жилого комплекса в целом, элементом которого этот дом является. Усиление выразительности достигается размещением и группировкой окон, балконов, лоджий, выделением частей фасадов выступами, разной фактурой или цветом поверхностей.
Посекционная или пообъектная повторяемость элементов жилых зданий определяет их ритмический композиционный строй с выявлением на фасадах равнозначных композиционных элементов в виде лестничных клеток с особой разбивкой и формой светопроёмов, повторяемой сеткой окон и посекционной или поквартирной группировкой балконов и лоджий, а также выступающих и западающих объёмов зданий (рис. 11.1).

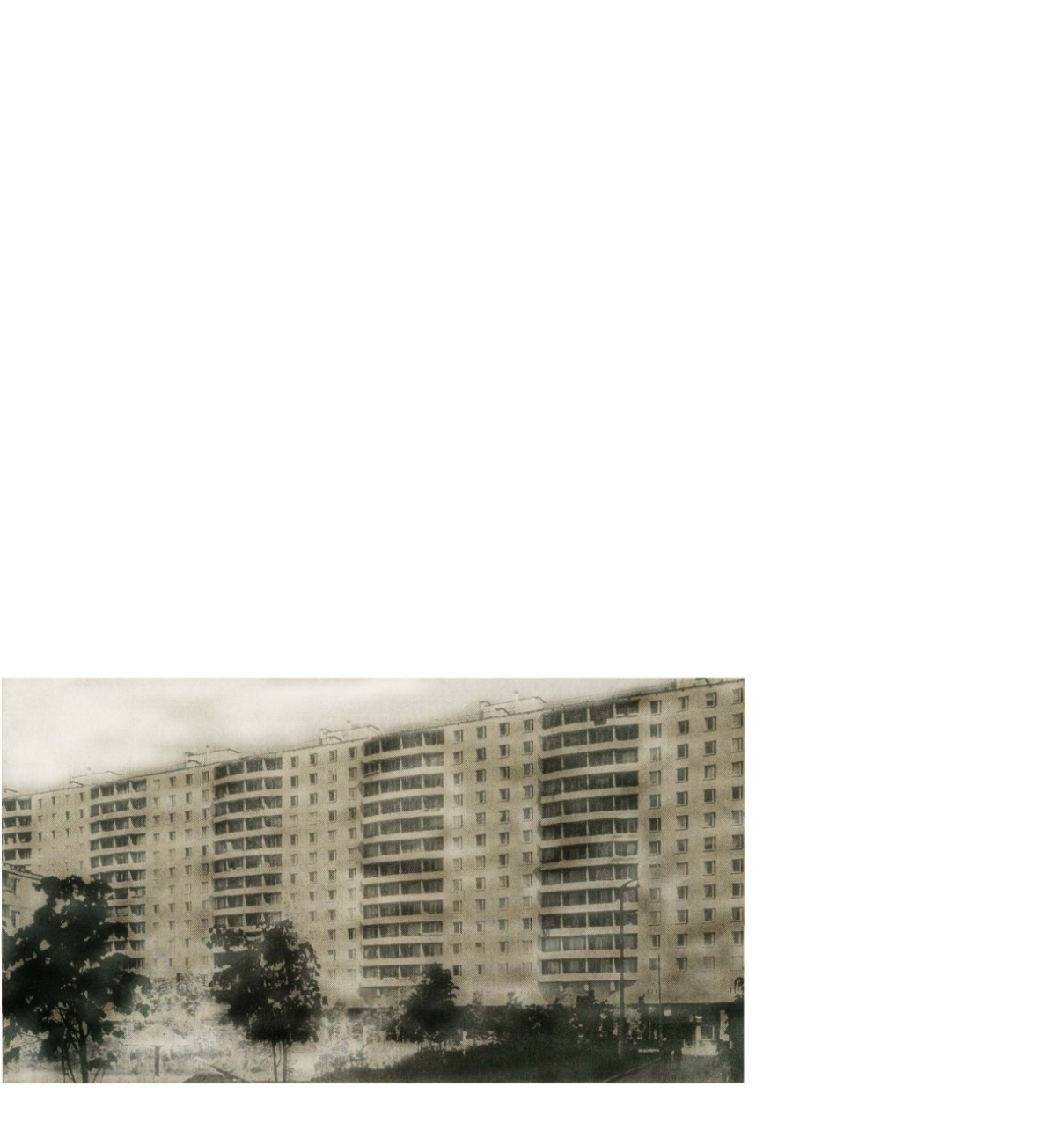

Рис. 11.1. Пример группировки балконов и лоджий по фасаду

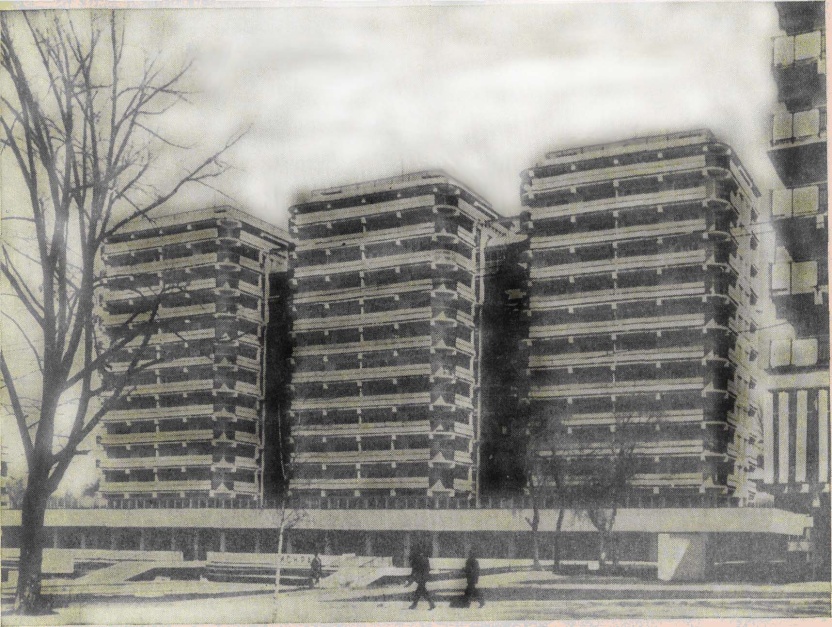

Поскольку для жилых зданий характерна более мелкая архитектурная масштабность (малые размеры окон, дверей, балконов, лоджий, эркеров и этажей), то укрупнение архитектурной масштабности может быть достигнуто, например, объединением лоджий многих этажей в единый композиционный элемент (рис. 11.2).
Рис. 11.2. Укрупнённая группировка лоджий в единый композиционный элемент
Особо следует остановиться на кирпичных зданиях, пластика фасадов которых может быть разнообразной – с прямоугольными, многогранными или криволинейными формами выступающих и западающих объёмов, а также эркеров и лоджий. В кирпичных стенах возможно устройство арочных проёмов, а их внешнюю отделку (облицовку) можно выполнять из лицевого кирпича, плиток и штукатурки с разными цветовыми оттенками.
