5.8. Пневматические и тентовые конструкции
Для устройства пневматических конструкций, используемых в качестве временных покрытий, применяют воздухонепроницаемую ткань или синтетическую армированную плёнку. Пневматические конструкции покрытий – это мягкие оболочки, несущая способность которых обеспечивается некоторым избыточным давлением воздуха под оболочками или внутри их несущих элементов.
В зависимости от конструктивного решения пневматические конструкции бывают воздухоопорными или воздухонесомыми (рис. 5.23). Воздухоопорные оболочки выполняют цилиндрической, сферической, параболической или другой более сложной формы и они поддерживаются избыточным давлением воздуха до 500 Н/м2, которое обеспечивается вентиляторами-нагнетателями. Воздухоопорные оболочки перекрывают пролёты до 30 м и более со стрелой подъёма от 3/8 до 1/2 пролёта. При устройстве воздухоопорных пневмоконструкций особое внимание необходимо уделять уменьшению утечки воздуха, для чего нижняя часть пневмооболочки имеет внутренний и наружный фартуки из той же ткани. Внутренний фартук заводят под пол, а наружный присыпают землёй или закапывают в землю (рис. 5.24.1).
Воздухоопорные оболочки устраивают однослойными или двухслойными, при этом двухслойные представляют собой оболочку в оболочке. В такой конструкции пространство между скреплёнными между собой оболочками заполняется воздухом, что повышает теплозащитную способность системы.

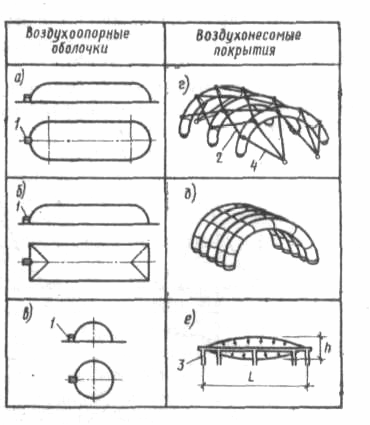

Рис. 5.23. Основные виды пневматиче-ских покрытий: а, б, в – воздухо-опорные оболочки; г, д, е – воздухо-несомые покрытия; 1 – шлюз; 2 – растяж-ки между пневмоарка-ми; 3 – стойки, под-держивающие пневмо-линзу; 4 – оттяжки; L – пролёт
Воздухонесомые пневматические конструкции выполняют в виде пневматических каркасов из удлинённых цилиндров, имеющих арочное очертание и наполненных воздухом с избыточным давлением до 100 кН/м2. Пневмоарки устанавливают вплотную друг к другу или с шагом 3–4 м и скрепляют растяжками. По верху арок и растяжек укладывают покрытие из водонепроницаемой ткани. Для обеспечения общей устойчивости пневмоарочной системы её крепят оттяжками к анкерам у торцов сооружения (см. рис. 5.23 г, д). Диаметр цилиндров пневмоарок от 1/55 до 1/25 перекрываемого пролёта, а величина пролёта от 12 до 18 м. Кроме воздухонесомых пневмоарок применяют и пневмолинзы (см. рис. 5.23 е).

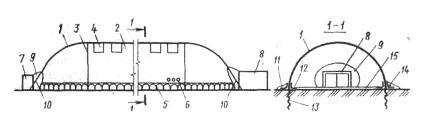

Рис 5.24.1. Воздухоопорная оболочка и её элементы: 1 – торцевая секция оболочки; 2 – сред-няя секция; 3 – монтажный шов; 4 – светопрозрачные вставки; 5 – силовой пояс; 6 – патрубки для подачи воздуха под оболочку; 7 – шлюз; 8 – грузовой шлюз; 9 – переходники; 10 – разгру-зочный трос; 11, 12 – фартуки (наружный и внутренний); 13 – анкер; 14 – присыпка; 15 – пол
Внизу воздухоопорные пневмоконструкции крепят к анкерным сваям или к бетонным ленточным фундаментам (рис. 5.24.2).

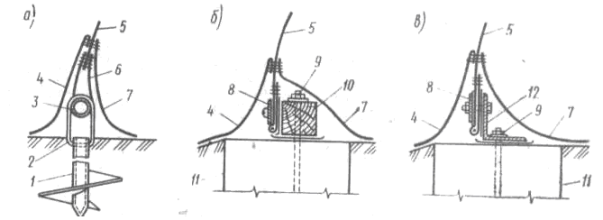

Рис.5.24.2. Узлы примыкания силового пояса воздухоопорных оболочек к основанию или фундаменту: а – крепление оболочки к анкерным сваям; б, в – крепление оболочки к ленточным фундаментам; 1 – винтовая свая-анкер; 2 – серьга; 3 – распределительный натяжной элемент; 4 – фартук наружный; 5 – оболочка; 6 – кулиска оболочки; 7 – фартук внутренний; 8 – прижимная планка; 9 – анкерный болт; 10 – деревянный брус; 11 – бетонный фундамент; 12 – металлический уголок
Тентовые конструкции покрытий применяют для временных сооружений. Их устраивают из водонепроницаемой ткани, которую закрепляют к каркасам в виде опор-стоек, оттяжек, опорных арок, тросов-подборов и других элементов (рис. 5.25).

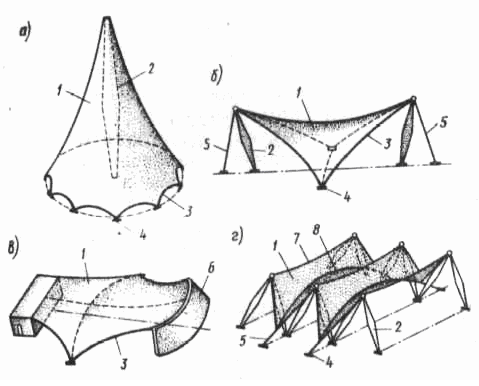

Рис. 5.25. Тентовые покрытия: а – конусообразное; б – с поверхностью гипара; в – на опорных арках; г – многоопорное с поверхностью гипаров; 1 – тент; 2 – стойка; 3 – трос или шнур-подбор; 4 – крепление к анкерам; 5 – оттяжка; 6 – наклонные опорные арки; 7 – опор-ный трос; 8 – накладной предварительно натянутый трос
