План дтс и маф
План твердых покрытий МАФ выполняемых на основании чертежа генплана. На данном чертеже показываются все запроектированные элементы- дорожки, площадки, с указанием соответствующего типа покрытия, а также МАФ: декоративные фонтаны, навесы, скамьи, урны, светильники, фонари, цветочные контейнеры, детское игровое оборудование. План ДТС и МАФ содержит конструкции дорожных конструкций, примечания, ведомость объема работ по благоустройству, направлении детского парка, масштаб. В примечаниях ведомости отмечают особенности размещения растений в группе.
В проектировании территории мы использовали как ДТС, так и МАФ. На объекте представлены: беседки, качели, скамьи с урнами, фонари. Дорожное покрытие представлено тротуарной плиткой. Подробное описание ДТС и МАФ представлено в приложении. Представлен в приложении №8.
Или
Дорожкам отводится важная роль в ландшафтном дизайне. Они помогают соединить разрозненные элементы в единое целое, создать неповторимый, выдержанный в едином стиле облик сада. Очевидно, что дорожки имеют не только практическое, но и эстетическое значение. Они не только обеспечивают удобный и быстрый доступ в любые уголки сада, но и служат средством создания перспективы, помогают восприятию как сада в целом, так и отдельных его частей (Теодоронский, 2003).
Дорожно – тропиночная сеть в зависимости от выполняемых функций подразделяется на классы и классифицируется по типам покрытий:
Главные дороги и аллеи. Ширина не менее 3 метров, покрытия устраиваются прочными и декоративными – из плит и камня
Второстепенные дороги, дорожки, аллеи. Покрытия должны быть декоративными, т.к. выполняют важную планировочную роль
Дополнительные дороги, дорожки, тропы, играют роль подходов к сооружениям, цветникам, «ответвления» от главных и второстепенных маршрутов. Конструкции и покрытия делаются упрощёнными (Горохов, 2005).
Бульвар запроектирован так, чтобы обеспечивать транзитное движение пешеходов, а так же имеются замкнутые прогулочные дорожки. Дороги подразделяются на три типа: основные пешеходные дорожки, второстепенные пешеходные дорожки и дополнительные пешеходные дорожки и тропы. Все дорожки выложены тротуарной плиткой. Варианты мощения тротуарной плитки представлен на рисунке 1.

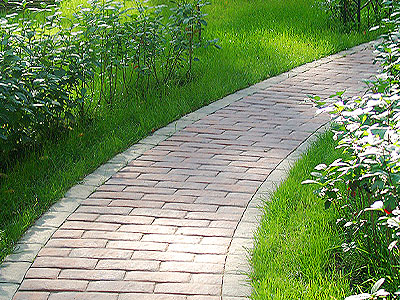

Рисунок 1 – Дорожное покрытие
Или
Дорожно-тропиночная сеть и площадки являются обязательным элементом специализированного объекта ландшафтной архитектуры. Пешеходные дорожки представляют собой линейные сооружения, выполняемые из различных материалов, способные выдерживать расчетные нагрузки при различных климатических и гидрогеологических условиях.
Дорожки, как правило, подразделяются на классы в зависимости от функций, а также классифицируются по типам покрытий. На территории между школой искусств и ЦТДЮ запроектированы следующие типы дорог:
основные пешеходные дороги – ширина 6 метров – наибольшие продольные уклоны 0,04, поперечные – 0,02. Покрытие – бетонные и железобетонные плиты, монолитный бетон и железобетон, плиты из естественного камня;
второстепенные пешеходные дороги – 4-5 метров – наибольшие продольные уклоны 0, 06. Покрытие – бетонные плиты; естественный камень; щебеночное и гравийное, обработанное вяжущими; грунтовое, улучшенное минеральными материалами; различные спецсмеси;
дополнительные пешеходные дороги и тропы – 0,75-3 метра – наибольшие продольные уклоны 0,08. Покрытие – бетонные плиты, грунтовое улучшенное, грунтовое естественное.
В основном все дорожки выложены тротуарной плиткой. Варианты мощения и тип тротуарной плитки представлены на рисунках 1и 2. Особое внимание отводится детским площадкам, имеющим цветное покрытие – резиновую крошку (рис.3.).
Рисунок 2 – Тротуарная плитка Рисунок 3 – Резиновая крошка Или Выполняется на основе генплана в масштабе 1:500. На план наносятся все здания и сооружения, расположенные на территории парка. Обозначаются границы озелененных территорий, выделяются все типы дорожных покрытий и МАФов. Для правильного подбора типа покрытий для дорожек и площадок необходимо в первую очередь учитывать назначения дорожек, площадок и условия их эксплуатации, а также стилевое решение данного участка парка. Предпочтение отдается покрытиям, которые отвечают санитарно-гигиеническим, эстетическим и экономическим требованиям. Покрытия должны быть прочными, долговечными, устойчивыми к атмосферным осадкам и нагрузкам, удобными в эксплуатации и быть согласованы с общей идеей парка. Все дорожки и площадки с жестким покрытием окаймляют бордюрным камнем. Дорожки с мягким покрытием ограничены только земляной бровкой. На плане даются условные обозначения МАФ и типов покрытия. Далее эти данные сводятся в ведомость объемов работ по благоустройству, где даются наименование, единицы измерения и количество (приложение 5). Также на плане твердых покрытий и МАФ дается конструктивный разрез одного из используемых покрытий. Также имеется приложение, в котором даются внешний вид используемых покрытий, конструкции сооружений и МАФов (приложение 6). На поле чертежа даются примечания. Заполняется штамб и делается рамка. Дорожно-тропиночная сеть парка представлена различными видами дорожек и площадок. В парке имеются основные и дополнительные аллеи и площадки, они оформлены твердым покрытием из тротуарной плитки «Банан» и «Бабочка». Данное покрытие в этом участке парка, помогает подчеркнуть его композиционное решение и очень хорошо отражает идею парка. Остальные пешеходные дорожки и площадки парка, выполненные в ландшафтном стиле оформлены мягкими покрытиями из улучшенного грунтового покрытия и резиновой крошки. Большое количество мягких покрытий обусловлено удобством их создания и эксплуатации, меньшей стоимостью и стилевым решением данных частей парка. Также мягкие покрытия придают более естественный вид парку, что является необходимым условием при создании итальянского и пейзажных садов. Малые архитектурные формы (МАФ) являются элементом дизайна, решающим эстетические, функциональные и утилитарные задачи. Их художественные качества, тщательность изготовления, целесообразность приёмов размещения и состав влияют на конечный результат – создание гармоничной пространственной среды. Состав малых форм должен соответствовать замыслу парка. Различные МАФ, применяемые в парках выполняют как утилитарные, так и эстетические задачи художественного оформления парка. Они служат для создания для посетителей более благоприятных условий отдыха и развлечений. В данной курсовой работе использованы такие типы МАФ, как фонтаны, скульптуры, беседки, различные типы урн, скамейки, которые служат для отдыха и развлечения посетителей. В парке имеются 2 стационарные беседки, разные по конструкции, с которых открывается вид на небольшие полянки. Детские площадки оборудованы игровыми комплексами, песочницами, качелями и скамьями. Конструкции данных объектов представлены в приложении 6. По всей территории парка на различных расстояниях друг от друга, располагаются скамьи, урны, цветочные композиции и фонари. Конструкции данных элементов в различных участках парка различны и подбирались в соответствии со стилевым решением ландшафтной экспозиции того или иного участка парка. План твердых покрытий и МАФ представлен в приложении 5.
|
|
Риунок

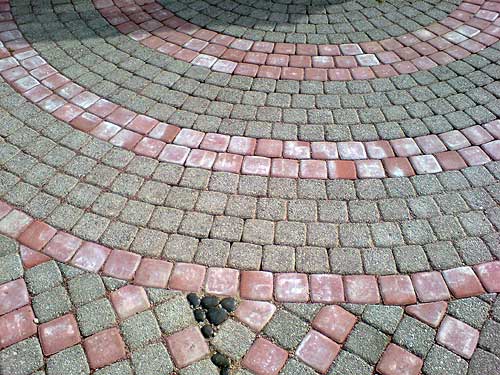

1 -. Варианты мощения тротуарной плиткой
