Стадии и этапы разработки, порядок контроля. Метрологическая экспертиза.
Уведомления о разработке СТО
РЕЗРАБОТЧИК: ОАО «ЮС»
ОБЪЕКТ СТАНДАРТИЗАЦИИ: ШУМОМЕРЫ. Общие технические требования и методы испытаний.
НАИМЕНОВАНИЕ ПРОЕКТА СТАНДАРТИЗАЦИИ: ШУМОМЕРЫ. Общие технические требования и методы испытаний.
СРОК ПУБЛИСНОГО ОБСУЖДЕНИЯ: 30 календарных дней.
ПРИЕМ ЗАМЕЧАНИЙ по данному проекту применяются по адресу: г.Ухта ул. Бушуева д.1 169309
Копию документа стандарта можно получить по адресу г.Ухта ул. Бушуева д.1 169309; по G-mail: 3aoUS@gmail.com
Руководитель организации: Мелников Владислав Федотович
ОТВЕТСТВЕННЫЙ ИСПОЛНИТЕЛЬ: Филимонов Андрей Николаевич,
МИНИСТЕРСТВО ЭКОЛОГИЧЕСКОГО РАЗВИТИЯ РЕСПУБЛИКИ КОМИ
Открытое Акционерное Общество «ЮС»
СТО 1.188-2012
ШУМОМЕРЫ
Общие технические требования и методы испытаний
Sound level meters.
General technical requirements and methods of testing
Предисловие
РАЗРАБОТАН на основе ГОСТ 17187-81 и ГОСТ Р 53188.1- 2008. Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Открытым Акционерным Обществом «ЮС» на основе ГОСТ 17187-81 и ГОСТ Р 53188.1- 2008.
Шумомеры
Общие технические требования и методы испытаний
ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования к электроакустическим характеристикам для приборов трех видов, предназначенных для измерения звука:
- обычные шумомеры, которые измеряют уровень звука с экспоненциальной временной коррекцией;
- интегрирующие-усредняющие шумомеры, которые измеряют линейно усредненный по времени уровень звука;
- интегрирующие шумомеры, которые измеряют уровень звукового воздействия.
Отдельный прибор может выполнять любой или все из указанных видов измерений. Дополнительные технические требования приведены для измерений максимального уровня звука с временной коррекцией и пикового корректированного по С уровня звука. Шумомеры, удовлетворяющие требованиям настоящего стандарта, должны иметь частотную характеристику А. Настоящий стандарт устанавливает требования к шумомерам 1-го и 2-го класса. Шумомеры 1-го и 2-го классов имеют одни и те же номинальные значения характеристик и отличаются допустимыми отклонениями этих характеристик и рабочим диапазоном температур. Предельные отклонения характеристик для шумомеров 2-го класса больше или равны предельным отклонениям для шумомеров 1-го класса.
Стандарт распространяется на шумомеры различных конструкций. Шумомер может быть отдельным ручным прибором с присоединенным микрофоном и встроенным устройством отображения. Шумомер может состоять из отдельных частей в одном или более корпусах и отображать заданный набор уровней акустического сигнала. Шумомер может выполнять сложную аналоговую или цифровую обработку сигналов, каждого по отдельности или совместно, со многими аналоговыми или цифровыми выходами. В состав шумомеров могут входить компьютеры общего назначения, устройства регистрации, печатающие и другие устройства, составляющие неотъемлемую часть укомплектованного прибора.
Конструкции шумомеров могут допускать работу под управлением и в присутствии оператора или при автоматическом и непрерывном измерении уровня шума в отсутствие оператора. Требования настоящего стандарта относительно отклика на звуковые волны применимы в случае, если оператор не присутствует в звуковом поле.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний.
ГОСТ Р 51318.16.1.1-2007 (СИСПР 16-1-1:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для измерения индустриальных радиопомех.
ГОСТ 17187-81 ШУМОМЕРЫ. Общие технические требования и методы испытаний.
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по [2]-[4], ГОСТ Р 51317.6.2, а также следующие термины с соответствующими определениями:
Опорное звуковое давление (reference sound pressure): Установленное по соглашению опорное значение звукового давления в воздухе, равное 20 мкПа.
Уровень звукового давления Lp (sound pressure level), дБ: Двадцать десятичных логарифмов отношения среднеквадратичного значения данного звукового давления к опорному звуковому давлению.
Частотная коррекция (frequency weighting), дБ: Для шумомера - разность как функция частоты между уровнем сигнала, показываемым на устройстве отображения шумомера, и соответствующим уровнем установившегося синусоидального (далее - синусоидального) входного сигнала с постоянной амплитудой.
Примечание - В национальных стандартах Российской Федерации по шуму и акустике английским терминам «A-weighted (или C-weighted)», означающим «стандартная частотная коррекция А (или С)», применяют термины «корректированное по А (или С)». Аналогично образуются термины для других видов стандартных частотных коррекций Z, AU, FLAT.
Функция временной коррекции (time weighting function): Экспоненциальная функция времени с заданной постоянной времени, которая применяется в качестве весовой функции для квадрата мгновенного звукового давления при операции усреднения по времени.
Примечание - Для обозначения режима работы шумомера с экспоненциальным усреднением по времени при стандартной постоянной времени экспоненциальной весовой функции, установленной в настоящем стандарте, а также для индикации измеряемой при этом акустической величины используют термин «временная характеристика F (или S)».
Уровень звука с временной коррекцией (time-weighted sound level), дБ: Двадцать десятичных логарифмов отношения данного среднеквадратичного частотно корректированного звукового давления, полученного путем усреднения по времени с заданной функцией временной коррекции, к опорному звуковому давлению.
Шумомер
Измерительный прибор, предназначенный для измерения уровня звука, имеющий частотные характеристики А, В, С, D, Лин и временные характеристики F, S, I, Пик
Частотные характеристики шумомера А, В, С, D и Лин
Зависимость показаний шумомера от частоты при постоянном уровне звукового давления синусоидального сигнала на входе микрофона шумомера, приведенная к частоте 1000 Гц
Временная характеристика
Совокупность свойств шумомера, определяемая постоянными времени измерительного прибора, обозначаемая F, S, I или Пик
Опорный уровень звука
Уровень звука, при котором проводят абсолютную градуировку шумомера
Опорный диапазон шумомера
Диапазон измерения уровня звука, служащий основой для определения допусков. Опорный диапазон включает в себя опорный уровень звука
Опорная частота
Частота, на которой проводят абсолютную градуировку шумомера
Опорное направление падения звуковой волны на звукоприемную поверхность микрофона
Направление звуковой волны относительно нормали к звукоприемной поверхности микрофона, служащее началом отсчета углов при определении характеристики направленности
Динамический диапазон шумомера
Диапазон измеряемых шумомером уровней звука, различный для каждой частотной характеристики
Диапазон шкалы
Разность между наибольшим и наименьшим показаниями шумомера без переключения диапазона измерений
Схема самоблокировки
Схема блокировки пикового значения с малой постоянной времени заряда и определенной постоянной времени, разряда, применяемая для увеличения времени допускающего отсчет по шкале прибора при импульсном сигнале
Частотная коррекция
Зависимость от частоты коэффициента усиления акустической и электрической части шумомера.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Шумомеры изготовляют в соответствии с требованиями настоящего стандарта и технических условий на конкретный шумомер по рабочим чертежам, утвержденным в установленном порядке.
По условиям эксплуатации шумомеры должны соответствовать 2, 3, 4, 5 или 6 группам по ГОСТ 22261-82.
(Новая редакция, Изм. № 1).
В зависимости от точности шумомеры подразделяются на четыре класса и три типа:
0 - шумомеры, применяемые в качестве образцовых средств измерения;
1 - шумомеры для точных лабораторных и натурных измерений;
2 - шумомеры для натурных измерений нормальной точности;
3 - шумомеры для ориентировочных измерений.
- шумомеры группы X: смонтированные в общем корпусе приборы с функциональными возможностями для измерения уровня звука в соответствии с требованиями настоящего стандарта, которые в нормальном режиме работы питаются от встроенных батарей и не требуют для измерения уровня звука внешних подключений к другим приборам;
- шумомеры группы Y: смонтированные в общем корпусе приборы с функциональными возможностями для измерения уровня звука в соответствии с требованиями настоящего стандарта, которые в нормальном режиме работы питаются от электросети и не требуют для измерения уровня звука внешних подключений к другим приборам;
- шумомеры группы Z: приборы с функциональными возможностями для измерения уровня звука в соответствии с требованиями настоящего стандарта, для нормального режима работы которых требуется два или более модуля, соединенных определенным образом и являющихся неотъемлемыми составными частями шумомера. Отдельные модули могут работать от внутренних батарей или от электросети.
Шумомеры должны состоять из измерительного микрофона, электрической цепи с корректирующими фильтрами и измерительного прибора с временными характеристиками согласно п. 1.9.
Для защиты микрофона от ветра применяют ветрозащитные устройства, для выравнивания частотной характеристики микрофона по диффузному полю применяют корректирующие устройства. Применение устройств для увеличения направленности микрофона не допускается.
Показания шумомеров должны выражаться в децибелах относительно опорного звукового давления 20 мкПа (2 · 10-5 Па).
Частотный диапазон измерений должен быть:
от 20 до 12500 Гц - для шумомеров 0 и 1-го классов;
от 20 до 8000 Гц - для шумомеров 2-го класса;
от 31,5 до 8000 Гц - для шумомеров 3 класса.
Шумомеры, включая микрофон, должны иметь частотную характеристику А. Дополнительно шумомеры могут иметь одну или несколько частотных характеристик В, С, D согласно табл. 1 и черт. 1.
Таблица 1

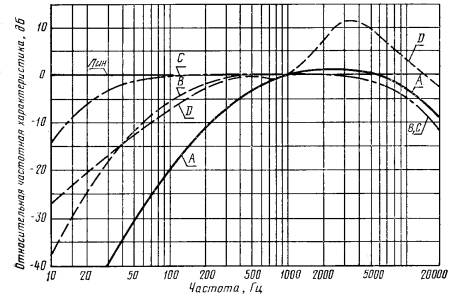

Частотные характеристики шумомера А, В, С, D, Лин
Расчет фильтров соответствующих характеристик A, В, С, D приведен в справочном приложении 2. Для применения шумомера в качестве спектрометра с полосовыми фильтрами применяют характеристику Лин.(Измененная редакция, Изм. № 1).
Максимально допустимые отклонения от частотных характеристик шумомеров должны соответствовать значениям, указанным в табл. 2 и на черт 2. Для шумомеров конкретного класса допуски одинаковы для всех частотных характеристик, включая характеристику D, если она имеется.
Таблица 2

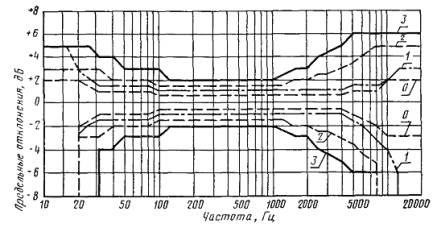

Предельные отклонения от частотной характеристики для шумомеров классов точности 0, 1, 2 и 3
(Измененная редакция, Изм. № 1).
Шумомеры должны иметь одну или несколько временных характеристик: F (быстро), S (медленно), I (импульс). Дополнительно в шумомерах допускается характеристика Пик (пиковое значение).
Импульсные шумомеры с временной характеристикой I или Пик должны иметь и временные характеристики F и S или одну из них.
Схема формирования временных характеристик F, S, I приведена в приложении 3.
(Новая редакция, Изм. № 1).
Погрешности градуировки шумомеров по свободному звуковому полю при опорной частоте и опорном уровне звука после установления рабочего режима должны быть:
±0,4 дБ - для шумомеров 0-го класса;
±0,7 дБ - для шумомеров 1-го класса;
±1,0 дБ - для шумомеров 2-го класса;
±1,5 дБ - для шумомеров 3-го класса.
Нижний предел динамического диапазона для каждой частотной характеристики должен определяться уровнем, лежащим не менее чем на 5 дБ выше уровня собственных шумов, отсчитанного по прибору (при замене микрофона эквивалентным полным сопротивлением).
(Измененная редакция, Изм. № 1).
Верхний предел динамического диапазона измерений шумомера определяется показанием прибора, при котором полное нелинейное искажение сигнала на выходе прибора не превышает 10 % для любой частоты в диапазоне 200 - 1000 Гц, или максимальным показанием прибора для случаев, если нелинейное искажение на выходе составит меньше 10 %.
(Новая редакция, Изм. № 1).
1.13. Шумомер должен иметь переключатель диапазонов измерения, если динамический диапазон измерений шумомера превышает рабочий диапазон шкалы шумомера. Величина перекрытия соседних ступеней не должна быть менее:
5 дБ - для ступеней переключателя диапазонов до 10 дБ;
10 дБ - для ступеней переключателя диапазонов свыше 10 дБ.
Раздельные переключатели диапазонов устанавливают перед и после корректирующих фильтров.
1.14. Погрешность шкалы переключателя диапазонов измерения по отношению к опорному показанию переключателя шумомера при опорном уровне не должна превышать предельных отклонений, приведенных в табл. 3
Требования для шкалы показывающего прибора приведены в п. 1.38
1.15. При замене микрофонного капсюля эквивалентным полным сопротивлением уменьшение показания шумомера должно быть не менее чем на 20 дБ. При этом шумомер должен находиться в звуковом поле плоских синусоидальных волн в частотном диапазоне от 31,5 до 8000 Гц, распространяющихся в опорном направлении
Это требование относится к уровню 100 дБ или к наибольшему измеряемому уровню, в зависимости от того, какое значение является наименьшим. Для незащищенных шумомеров (без звукоизолирующих, виброизолирующих и других защитных средств) при использовании синусоидального сигнала с плавной перестройкой частоты скорость перестройки не должна превышать 0,1 октав/с. Для выполнения этого требования необходимо удалить из звукового поля блок усилителя или соединить его с микрофоном через удлинительный кабель.
1.16. При воздействии на шумомер механических колебаний необходимо указать максимальное показание прибора для самой широкой частотной характеристики в диапазоне от 20 до 1000 Гц синусоидального механического колебания с ускорением 1 м/с2 в направлении, дающем максимальное показание, и уровень звука в воздушной среде, непосредственно излучаемый возбудителем колебаний.
Для шумомеров, имеющих различные соединения микрофона с шумомером, необходимо проводить испытания при всех видах соединений (с удлиненным кабелем, без удлиненного кабеля).
1.17. Для всех частотных характеристик шумомера должны быть указаны эквивалентные значения уровня звука, вызываемые воздействиями магнитного поля 80 А/м при 50 Гц в направлении наибольшего действия, и частота поля. В шумомере с отдельно установленным микрофоном это требование распространяется и на микрофон.
1.18. Максимально допустимая погрешность шумомера на опорной частоте, обусловленная температурой, в рабочем диапазоне температур от 263 до 323 К (от минус 10 до 50 °С) по отношению к температуре 293 К (20 °С) не должна превышать:
±0,5 дБ - для шумомеров классов точности 0, 1, 2;
±1,0 дБ - для шумомеров класса точности 3.
Необходимо указывать поправки к показаниям шумомера для определенных температур.
(Измененная редакция, Изм. № 1).
1.19. Максимально допустимая погрешность шумомера, обусловленная влажностью, должна соответствовать значениям, указанным в п. 1.18, при относительной влажности от 65 до 90 % и при температуре до 313 К (40 °С) или соответствующем парциальном давлении водяного пара в воздухе до 4 кПа, в зависимости от того, какое требование является менее жестким.
1.20. Шумомер с питанием от батареи должен иметь индикатор, показывающий напряжение питания при максимальном значении тока.
Пределы напряжения питания необходимо выбирать так, чтобы обеспечивалось выполнение требований к техническим характеристикам шумомера, указанным в табл. 1 и на черт. 1, и не происходило быстрого разряда батареи.
1.21. Шумомер в процессе эксплуатации должен иметь акустическую калибровку. Дополнительно применяют электрическую калибровку.
Средство акустической калибровки может не входить в комплект шумомера.
1.22. Показание постоянно включенного шумомера при неизменных внешних условиях и не позже чем через 10 мин после включения его не должно изменяться в течение 1 ч более чем на:
±0,2 дБ - для шумомеров класса точности 0;
±0,3 дБ - для шумомеров класса точности 1;
±0,5 дБ - для шумомеров классов точности 2 и 3.
1.23. Микрофон шумомера должен быть ненаправленным приемником звукового давления нулевого порядка. Для микрофона должно быть указано опорное направление падения звуковой волны. Изменение уровня чувствительности микрофона для различных углов падения звуковой волны относительно значения при опорном направлении должно быть в пределах, приведенных в табл. 4 для диапазона углов от плюс 30° до минус 30° и в табл. 5 для диапазонов углов от плюс 90° до минус 90°.

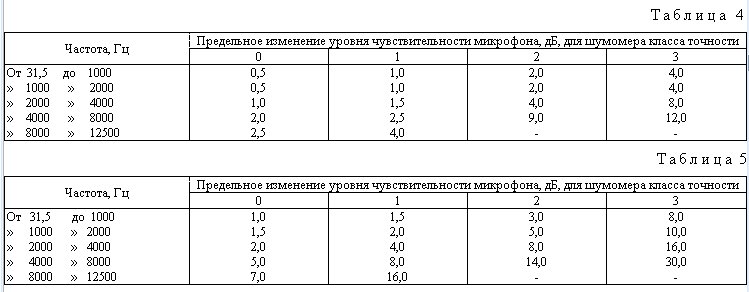

Для микрофона должны быть указаны условия его установки (на корпусе прибора или на удлинительном кабеле), при которых изменение чувствительности микрофона не превышает значений, приведенных в табл. 4 и 5.
Чувствительность шумомера по диффузному полю определяется по справочному приложению 4.
1.24. Изменение уровня чувствительности микрофона при изменении статического атмосферного давления на ±10 % для опорной частоты не должно превышать:
±0,3 дБ - для шумомеров классов точности 0 и 1;
±0,5 дБ - для шумомеров классов точности 2 и 3.
(Измененная редакция, Изм. № 1).
1.25. В случае применения шумомера с фильтрами должна быть определена наименьшая частота, при которой погрешность выходного сигнала, обусловленная нелинейным искажением, меньше ±1 дБ.
Примечание. Рекомендуется, чтобы эта погрешность не превышала ±1 дБ для частот выше или равных 31,5 Гц.
(Новая редакция, Изм. № 1).
1.26. Коэффициент нелинейных искажений сигнала на выходных зажимах шумомера не должен превышать 1 %. При этом измерения должны проводиться в частотном диапазоне от 31,5 до 8000 Гц при уровнях не менее 10 дБ ниже верхнего предела измерений.
1.27. Дополнительная погрешность от нелинейных искажений усилителя на частотах свыше 31,5 Гц на верхнем пределе каждого диапазона не должна превышать ±1 дБ.
Необходимо указать наименьшую частоту, при которой дополнительная погрешность не превышает ±1 дБ. Это требование распространяется на все частотные характеристики шумомера. При этом коэффициент нелинейных искажений не должен превышать 1 % в диапазоне частот от 31,5 до 8000 Гц для сигналов на 10 дБ ниже верхнего предельного уровня сигнала.
1.28. Шумомеры класса 0 и импульсные шумомеры всех классов должны быть снабжены индикаторами перегрузки. Для шумомеров классов 1 и 2 индикаторы рекомендуются, а для шумомеров класса 3 допускаются.
Индикатор перегрузки должен срабатывать при синусоидальном сигнале, перегружающем входной каскад или цепь корректирующих фильтров, при котором превышаются предельные отклонения, приведенные в табл. 2. Индикатор должен также срабатывать при воздействии серии прямоугольных импульсов с различными коэффициентами амплитуды, при котором превышаются отклонения, приведенные в табл. 6.
Индикатор должен срабатывать при воздействии отдельных прямоугольных импульсов положительной и отрицательной полярности с длительностью от 200 мкс до 10 мс.
1.29. На лицевой панели шумомера должен быть указан способ применения переключателей диапазонов, если они установлены перед и после корректирующих фильтров.
1.30. Собственные шумы
Для наиболее чувствительных диапазонов шкалы в руководстве по эксплуатации должны быть указаны уровни звука, которые будут отображаться, если поместить шумомер в звуковое поле с низким уровнем, не вносящим значительный вклад в собственные шумы. Эти уровни звука должны соответствовать наибольшему уровню собственных шумов для каждой модели микрофона, которая указана для использования в составе шумомера.
Уровни собственных шумов должны быть указаны в руководстве по эксплуатации как уровни звука с временной коррекцией и/или как средние по времени уровни звука, в зависимости от того, что применимо.
В руководстве по эксплуатации также должны быть указаны наибольшие ожидаемые собственные шумы при замене микрофона электрическим входным устройством так, как указано в руководстве по эксплуатации.
Уровни звука, указанные в руководстве по эксплуатации для собственных шумов, должны соответствовать номинальным внешним условиям. Уровни собственных шумов должны быть указаны для всех доступных частотных характеристик.
В руководстве по эксплуатации должны быть описаны процедуры, учитывающие влияние собственных шумов при измерении звука с низкими значениями уровней.
1.31. Индикация недопустимо слабого сигнала
Если любой результат измерения уровня звука с временной коррекцией, среднего по времени уровня звука или уровня звукового воздействия меньше указанного нижнего предела линейного рабочего диапазона на данной частоте, то должно отображаться наличие недопустимо слабого сигнала прежде, чем будут превышены предельные отклонения на погрешность линейности уровня. Недопустимо слабый сигнал должен индицироваться по крайней мере, пока он существует или в течение 1 с (выбирается больший из двух интервалов времени). В руководстве по эксплуатации должна быть описана работа и интерпретация индикаций недопустимо слабого сигнала.
Для наиболее чувствительных диапазонов шкалы нет необходимости индицировать недопустимо слабый сигнал, если нижний предел для погрешности линейности уровня обусловлен собственными шумами микрофона и электронных элементов в шумомере.
1.32. Сброс
Шумомеры, предназначенные для измерений среднего по времени уровня звука, уровня звукового воздействия, максимального уровня звука с временной себя устройство для сброса устройства хранения данных и запуска измерения с начала.
Использование устройства сброса не должно вызывать ложных показаний на устройстве отображения или искажать сохраненные данные.
1.33. Пороги
Если в интегрирующем-усредняющем или в интегрирующем шумомере предусмотрены определяемые пользователем пороги, то их характеристики и принцип действия должны быть указаны в руководстве по эксплуатации для измерений средних по времени уровней звука или уровней звукового воздействия.
1.34. Устройство отображения
Для шумомеров, которые могут отображать более одной измеряемой величины, должен быть предусмотрен способ индикации той величины, которая отображается в данный момент.
Акустическая величина, которая измеряется в данный момент, должна быть ясно показана на устройстве отображения или органами управления. Показания должны быть описаны в руководстве по эксплуатации и должны содержать частотную и временную характеристику или время усреднения, в зависимости оттого, что применяют. Показание можно обозначить посредством подходящего буквенного символа или сокращения. Примеры соответствующих буквенных символов даны в определениях, формулах и таблицах настоящего стандарта.
Устройство (устройства) отображения должно быть описано в руководстве по эксплуатации и должно позволять выполнять измерения с разрешением 0,1 дБ или более высоким в диапазоне показаний не менее 60 дБ.
П р и м е ч а н и е - В шумомерах с аналоговым устройством отображения диапазон показаний 60 дБ может быть реализован двумя поддиапазонами.
Для цифровых устройств отображения, обновляемых через периодические интервалы, показание при каждом обновлении должно представлять собой значение выбранной пользователем величины, соответствующее моменту обновления устройства отображения. Во время обновления устройства отображения могут отображаться другие величины. В таком случае, отображаемые величины должны быть описаны в руководстве по эксплуатации.
Если предусмотрен цифровой индикатор, в руководстве по эксплуатации должна быть указана скорость обновления его показаний и условия отображения первого после запуска измерений показания.
Для интегрирующих-усредняющих и интегрирующих шумомеров в руководстве по эксплуатации должен быть указан временной интервал после завершения интегрирования до момента отображения показания.
Когда результаты измерений выдаются на цифровой выход, в руководстве по эксплуатации должен быть описан метод передачи или загрузки цифровых данных во внешнее устройство хранения данных или устройство отображения. Компьютерное программное и аппаратное обеспечение интерфейса должны быть идентифицированы.
1.35. Аналоговый или цифровой выход
Если предусмотрен аналоговый или цифровой выход, то характеристики выходных сигналов должны быть приведены в руководстве по эксплуатации. Характеристики должны включать частотную характеристику, диапазон выходных сигналов, электрический импеданс выхода и рекомендуемый диапазон импеданса нагрузки.
Подключение пассивного импеданса без накопленной электрической энергии, включая короткозамкнутую цепь, к аналоговому выходу не должно влиять на любые выполняемые измерения более чем на 0,2 дБ.
Если аналоговый или цифровой выход не предусмотрен для общего применения, такой выход должен быть предусмотрен для проверки характеристик шумомера 1-го класса и может быть предусмотрен для шумомера 2-го класса. Изменения уровня сигнала на аналоговом или цифровом выходе вследствие изменений звукового давления на микрофоне или изменений электрического входного сигнала должны совпадать до одной десятой децибела с изменениями показаний на устройстве отображения.
Маркировка
Шумомер, удовлетворяющий всем применимым требованиям настоящего стандарта, должен быть маркирован указанием номера и года публикации настоящего стандарта. Маркировка должна указывать наименование или знак поставщика, ответственного за технические характеристики, применимые к укомплектованному шумомеру. Кроме того, маркировка должна содержать обозначение модели, заводской номер, класс характеристик укомплектованного шумомера в соответствии с требованиями настоящего стандарта.
Если шумомер состоит из нескольких отдельных частей, то каждый главный модуль или часть должны маркироваться, как указано в 8.1, если это возможно.
Для защиты частей шумомера, доступных для пользователя, которые могут повлиять на электроакустические характеристики, должны использоваться подходящие пломбы или отметки.
Руководство по эксплуатации
Руководство по эксплуатации должно поставляться с каждым шумомером или эквивалентным прибором, удовлетворяющим требованиям настоящего стандарта:
a) в руководстве по эксплуатации должна содержаться вся информация, необходимая в соответствии с разделами 4, 5, 6 и 7, а также информация, необходимая в соответствии с 9.2 и 9.3;
b) если шумомер состоит из нескольких отдельных частей, то должно быть в наличии руководство по эксплуатации для совокупности устройств, образующих укомплектованный шумомер, в котором должны быть описаны все необходимые части и их взаимное влияние;
c) руководство по эксплуатации должно поставляться в виде печатного документа в одной или более частях.
Руководство по эксплуатации должно содержать следующую информацию по работе, соответствующую данному шумомеру.
Конструктивные особенности
a) Описание акустических величин, которые могут измеряться данным шумомером на каждом устройстве отображения, например, уровень звука с временной коррекцией, средний по времени уровень звука, уровень звукового воздействия, в отдельности или в комбинациях, а также объяснения всех отображаемых сокращений и буквенных символов.
b) Подробные табличные данные зависимости от угла падения и частоты относительного отклика в свободном звуковом поле на синусоидальные плоские волны для шумомера в конфигурации для нормального режима работы (данная информация необязательна).
c) Описание частотных характеристик, удовлетворяющих требованиям настоящего стандарта, и дополнительных частотных характеристик Z и FLAT, если имеются.
d) Описание предусмотренных временных характеристик.
e) Обозначение диапазонов шкалы через номинальные корректированные по А уровни звука на частоте 1 кГц.
f) Описание работы устройств переключения диапазонов шкалы.
g) Описание всех устройств отображения, включая режимы работы и применимые скорости обновления показаний для цифровых устройств
отображения. Если предусмотрено более одного устройства отображения, то указание, какие из этих устройств соответствуют требованиям настоящего стандарта и какие используются для других целей.
h) Общий диапазон шкалы уровней с частотной коррекцией А, которые могут быть измерены шумомером на частоте 1 кГц в пределах применяемых предельных отклонений.
i) Если предусмотрено, диапазоны пиковых корректированных по С уровней звука, которые могут быть измерены в каждом диапазоне шкалы.
j) Однозначная идентификация всего компьютерного программного обеспечения, необходимого для работы шумомера, и процедуры его установки и использования.
k) Информацию о номинальных значениях и предельных отклонениях, которые должны выдерживаться для величин, отображаемых шумомером, и для которых в настоящем стандарте не приведены требования к техническим характеристикам. Данные характеристики включают в себя дополнительные частотные характеристики.
Электропитание
a) Для шумомеров, питаемых от внутренних батарей, рекомендации по рекомендуемым типам батарей и номинальной продолжительности непрерывной работы для нормального режима работы при номинальных внешних условиях после установки полностью заряженных батарей.
b) Метод подтверждения достаточности питания для работы шумомера согласно требованиям настоящего стандарта.
c) Описание средств обеспечения работы шумомера от внешнего источника питания для шумомеров, предназначенных для измерения уровней звука за интервал времени, превышающий номинальное время работы батарей.
d) Указание номинального напряжения, частоты питания и приемлемые предельные отклонения от номинальных значений параметров электросети переменного напряжения для шумомеров, предназначенных для работы от электросети.
Работа шумомера
a) Опорное направление.
b) Методики измерения звука, приходящего с опорного направления, включая рекомендации по уменьшению влияния корпуса прибора и наблюдателя, если он присутствует, при измерении звука.
c) Рекомендации по выбору оптимального диапазона шкалы для измерений уровня звука и уровней звукового воздействия.
d) Методики для измерения звуковых полей низкого уровня на наиболее чувствительных диапазонах шкалы с учетом влияния собственных шумов.
e) Время, по истечении которого шумомер может использоваться для измерения уровня звука после достижения равновесия с окружающей средой и включения питания.
f) Для интегрирующих-усредняющих и интегрирующих шумомеров интервал времени после завершения измерений до отображения показаний.
g) Процедура предварительной установки времени интегрирования и установки времени дня, если применимо.
h) Минимальное и максимальное время интегрирования для измерений средних по времени уровней звука и уровней звукового воздействия.
i) Работа устройства удержания показаний и способы сброса удерживаемых показаний.
j) Работа устройства сброса для измерений среднего по времени уровня звука, уровня звукового воздействия, максимального уровня звука с временной характеристикой и дополнительного пикового корректированного по С уровня звука. Указание того, сбрасывается ли показание перегрузки при срабатывании устройства сброса. Номинальное время задержки между срабатыванием устройства сброса и повторным началом измерения.
k) Работа и интерпретация показаний перегрузки и недопустимо слабого сигнала и способы сброса этих показаний.
l) Характеристики и работа любых настраиваемых пользователем порогов для измерений среднего по времени уровня звука или уровня звукового воздействия.
m) Методы пересылки или загрузки цифровых данных во внешнее устройство хранения данных или устройство отображения и идентификацию компьютерного программного обеспечения и аппаратуры для выполнения этих действий.
n) Для шумомеров, допускающих подключение интерфейсов или кабелей связи, рекомендации по типовым длинам кабелей и типам (например, экранированный или неэкранированный) и описание характеристик устройств, к которым могут подключаться кабели.
o) Для наиболее чувствительных диапазонов шкалы и для каждой доступной частотной характеристики при номинальных внешних условиях уровни звука с временной коррекцией и средние по времени уровни звука, если применимо, соответствующие наибольшему уровню собственных шумов. Собственный шум должен быть таким, который можно ожидать от сочетания микрофона любой указанной модели и других частей шумомера. Время усреднения для среднего по времени уровня звука должно быть указано и, по меньшей мере, равно 30 с.
p) Для электрических выходов, частотные характеристики, диапазон среднеквадратичных напряжений для синусоидальных выходных сигналов, электрический импеданс выхода и рекомендуемый диапазон импеданса нагрузки.
Принадлежности
a) Описание типового влияния на характеристики шумомера, оказываемого в отсутствие ветра рекомендованным ветрозащитным устройством, устройством защиты от дождя или другой принадлежностью, поставляемой или рекомендуемой в руководстве по эксплуатации. Соответствующие характеристики включают в себя характеристики направленности и частотные характеристики. Указание класса характеристик, которым удовлетворяет шумомер при установке таких принадлежностей, или указание, что шумомер более не удовлетворяет требованиям классов 1 и 2.
b) Поправки, которые необходимо применить к результатам измерений, или процедура, которую нужно выполнить, когда дополнительное удлинительное устройство или кабель установлены между микрофонным предварительным усилителем и другими частями шумомера.
c) Информация по использованию шумомера, оснащенного полосовыми фильтрами.
d) Информация по подключению дополнительных устройств, поставляемых изготовителем, к шумомеру и влияние таких дополнительных устройств на характеристики шумомера.
МЕТОДЫ ИСПЫТАНИЙ
2.1. Испытания шумомера на соответствие требованиям настоящего стандарта проводятся при нормальных внешних условиях. Влияние ветра и других источников помех следует ограничивать.
Превышение уровня сигнала над уровнем помех должно быть не менее 15 дБ. Для измерений применяют синусоидальные сигналы.
Электрические и акустические испытания можно проводить отдельно, если это не вызывает понижения точности измерения.
Коэффициент нелинейных искажений синусоидальных сигналов для проверки нелинейных характеристик шумомера не должен превышать 0,5 %, а для всех других проверок не должен превышать 1 % для электрических и 10 % для звуковых сигналов.
2.2. Абсолютную градуировку шумомера в целом проводят на опорной частоте. Измерения проводят в звуковом поле плоской бегущей волны, поступающей на микрофон в опорном направлении при опорном уровне звукового давления 94 дБ. Погрешность измерений не должна превышать значений приведенных в п. 1.10.
2.3. Определение частотных характеристик шумомера проводится в звуковом поле при опорном уровне звукового давления по п. 2.2, в рабочем диапазоне частот шумомера по п. 1.6.
Частотные характеристики шумомера А, В, С, D и Лин можно определять измерением уровня чувствительности по давлению с учетом дифракционных поправок на микрофон и электрическим путем с учетом поправок на частотную характеристику микрофона. При этом микрофон надо заменить эквивалентным полным сопротивлением. Значение электрического испытательного сигнала устанавливают так, чтобы при частоте 1000 Гц получить показание шумомера, равное опорному значению уровня звука.
2.4. Характеристики направленности шумомера измеряют в звуковом поле по п. 2.2 на частотах, приведенных в табл. 12.
2.5. Если имеются индикаторы перегрузки (см. п. 1.28), они должны удовлетворять следующим испытаниям.
Первое испытание применяют только к приборам, имеющим частотную характеристику А. В приборе устанавливают характеристику А и микрофонный капсюль заменяют полным электрическим сопротивлением, равным полному сопротивлению микрофона. Через это полное сопротивление подключают сигнал частотой 1000 Гц, дающий показание на 5 дБ меньше верхнего предела динамического диапазона измерения, указанного изготовителем для частотной характеристики А. Если имеются переключатели диапазонов, регулируемые независимо друг от друга, то они должны регулироваться в соответствии с указаниями изготовителя. Частоту входного сигнала уменьшают ступенями до 20 Гц, при этом уровень сигнала увеличивают до первоначального значения в соответствии с характеристикой А (см. табл. 1). Если при любой частоте показание прибора отклоняется от своего первоначального значения при 1000 Гц на величину выше допуска, приведенного в табл. 2 (на практике наименьший из допусков) для соответствующей частоты, то должны срабатывать индикаторы перегрузки.

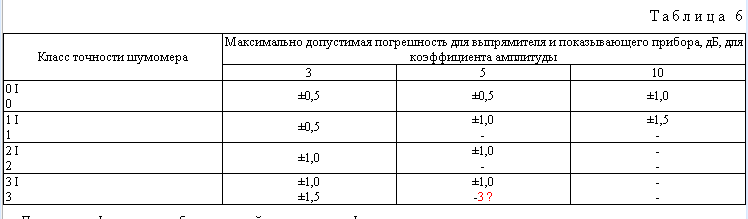

Индикатор перегрузки должен также срабатывать для прямоугольных импульсов, если показание прибора отклоняется больше, чем допуски, приведенные в табл. 6 для испытательных сигналов с различными коэффициентами амплитуды (см. приложение 5). Испытание следует проводить при уровне на 2 дБ ниже верхнего предела диапазона измерения прибора. Для индикаторов перегрузки должна быть определена характеристика при подаче одиночного прямоугольного импульса любой полярности, длительность которого меняется от 200 мкс до 10 мс.(Новая редакция, Изм. № 1).
2.6. Испытания выпрямителя шумомера по п. 1.31 и табл. 6 проводят на уровне, который ниже полного отклонения на 2 дБ.

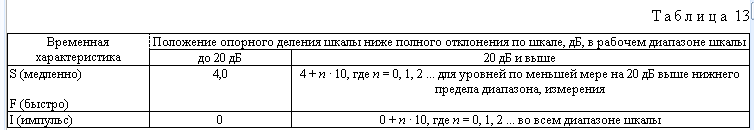

2.7. Испытание временных характеристик шумомера (пп. 1.9, 1.32, табл. 7) проводят при опорном делении шкалы, определяемом согласно табл. 13, в которой указана разность между максимальным отклонением по шкале и опорным делением шкалы. При испытании временных характеристик сигналами короткой длительности увеличивают уровень испытательного сигнала на 10 дБ, чтобы получить показания в рабочем диапазоне шкалы.
Проверку временных характеристик можно проводить при других уровнях испытательного сигнала, например, при показании по шкале на 5 дБ выше нижнего предела рабочего диапазона шкалы.
Соблюдение требований табл. 7 следует проверять для всех положений переключателя диапазона.
2.8. Для определения отклонения показаний по п. 1.33 табл. 8 на шумомеры с диапазоном шкалы, не превышающим 20 дБ, следует подать скачкообразный синусоидальный испытательный сигнал, соответствующий показаниям по табл. 13. При испытании следует отсчитывать максимальное показание по шкале.
Если шумомер со стрелочным показывающим прибором имеет цепь самоблокировки, то накопленное максимальное показание меньше мгновенного максимального показания на величину максимального отклонения.
В шумомерах с диапазоном шкалы более 20 дБ испытание следует проводить согласно табл. 8 синусоидальным сигналом, амплитуда которого изменяется скачкообразно на 20 дБ.
2.9. Испытание спада показаний после внезапного прекращения сигнала (п. 1.34) проводят аналогично как и при контроле максимального отклонения сигнала.
2.10. Соблюдение требований п. 1.34, табл. 9 следует проверять для всех положений переключателя диапазона.
2.11. В шумомерах с цифровым отсчетом (п. 1.39) испытание проводят в режиме, при котором запоминается и показывается максимальное значение в одном интервале времени.
2.12. Погрешность эффективного значения (п. 1.31) следует определять путем сравнения с измерительным прибором эффективного значения, частотная характеристика которого соответствует частотной характеристике испытываемого прибора. Если шумомер имеет временные характеристики F (быстро) и S (медленно), то испытание следует проводить для обеих характеристик.
2.13. Определение влияния механических колебаний (п. 1.16) на показания шумомера следует проводить с помощью генератора механических колебаний. Испытываемый шумомер следует закрепить на генераторе механических колебаний так, чтобы колебание соответствовало опорному направлению падения звуковой волны на микрофон.
Измерение уровня акустических помех от генератора механических колебаний следует проводить с помощью второго вспомогательного шумомера, не установленного на генераторе механических колебаний. Расстояние между микрофоном вспомогательного шумомера и испытываемым шумомером не должно превышать 1,5 см. При синусоидальных колебаниях с ускорением, равным 1 м · с-2 в диапазоне частот от 20 до 1000 Гц, определяют наибольшее значение показаний испытываемого шумомера и показания вспомогательного шумомера на той же частоте. Уровень помех следует рассчитывать по табл. 14.
