2.1 Регулювання продуктивності вентиляторних установок і вимоги до електропривода
Вентиляторні установки головного провітрювання є одним з найбільш відповідальних і найбільш енергоємних агрегатів шахти. Режими роботи вентилятора змінюються і залежать від багатьох факторів. Параметри витрати і депресії змінюються на достатню величину, тому необхідно забезпечити можливо більшу зону економічних режимів.
При виборі раціонального способу і діапазону регулювання швидкості електропривода необхідно враховувати наступне:
• сезонні коливання тиску і температури навколишнього середовища вимагають регулювання продуктивності в межах
10... 15%;
• за період експлуатації шахти продуктивність може зрости в
1.5...2 рази;
• зміна добового ритму гірничих робіт (підривні роботи наприкінці змін) вимагає підвищення продуктивності на 15...20%;
• у святкові і ремонтні дні продуктивність може складати
30...50% робочої.
Аеродинамічне регулювання здійснюється такими методами: Дроселюванням; поворотом лопаток направляючого апарата; поворотом лопаток робочого колеса (для осьових вентиляторів) чи поворотом закрилок (для відцентрових вентиляторів).
Перший метод не застосовується через низьку економічність. Найбільш поширене регулювання направляючим апаратом. Але в такого методу мала глибина економічного регулювання. Також з’являються пульсації потоку і надмірні вібрації. Найбільш ефективним є застосування цього методу при підтримці постійної продуктивності, оскільки крива економічної роботи більш полога (похила).
Більш економічним методом є третій метод, але через
складність і ненадійність конструкції застосовується мало.
Найбільш перспективним є регулювання зміною швидкості обертання робочого колеса. За ши пропорційності чи закони експлуатації турбомашин формул даться: зі зміною частоти обертання робочого колеса турбомашини при постійній характеристиці зовнішньої мережі подача (продуктивність) змінюється пропорційно першому степеню, напір — пропорційно квадрату, а споживана потужність — пропорційно кубу частоти обертання:
Є • (п/п); Н=Н • (п/п)2; РГР • (п/п)3;
звідки Н}—Н • (О/О)2; Р=Р • (О/О)3.
Останні два рівняння є відповідно рівняннями квадратичної і кубічної парабол, які в свою чергу є геометричним місцем точок, координати яких визначають подібні режими турбомашини при зміні її частоти обертання.
Р, кВт
Рис. 4.1

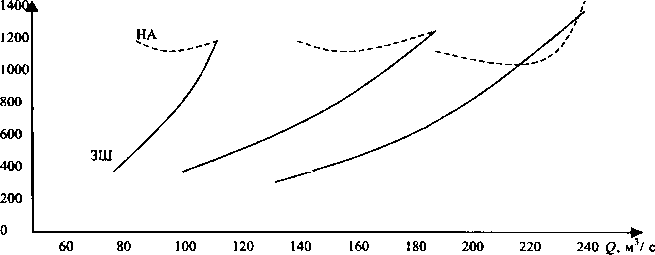

На рис. 4.1 зображені графіки потужності при регулюванні відцентрового вентилятора ВЦД-32 направляючим апаратом (НА) і зміною швидкості (ЗШ).
Аналіз характеристик показує, що при невеликій глибині регулювання в області малих і середніх витрат економічність обох методів однакова. Але з ростом глибини зміни витрати ефективність регулювання різко зростає.

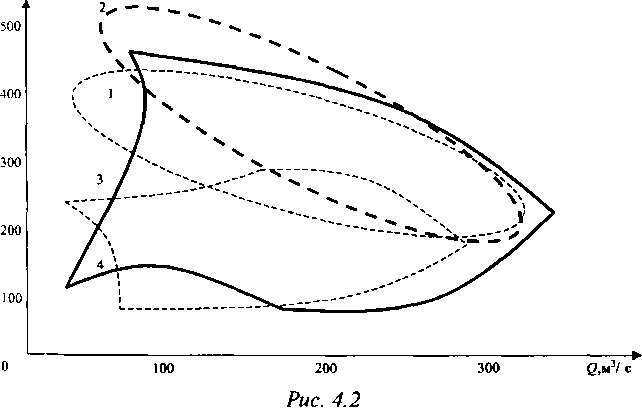

Області економічної роботи відцентрових і осьових вентиляторів залежно від способу регулювання зображені на мал. 4.2 (7 — ВЦД-3,5 і 2— ВЦД-32 — регулювання направляючим апара-
том; 3 - ВОД-ЗО — регулювання направляючим апаратом і поворотом лопаток колеса; 4— ВЦЦ-32 - регулювання швидкості обертання за допомогою регульованого електропривода).
З рис. 4.2 видно, що найбільша зона економічної роботи у відцентрового вентилятора з регулюванням швидкості роботи. Розширення зони економічної роботи дозволяє з більшою ймовірністю забезпечити економічність проектованої чи підвищити ККД діючої установки.
Я, Па

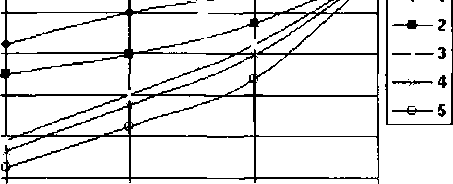

На рис. 4.3 зображені криві, що характеризують економічність регулювання вентиляторних установок різними способами. Тут: 1 — дросельне регулювання; 2— направляючим апаратом; 3 — муфтами ковзання; 4 — реостатне з АД; 5 — каскадними схемами з АД.
к
0,8
1
0,6
0,4
0,2
0
0,4
і
0.
Рис. 4.3
Аналіз кривих показує, що найбільш економічним способом регулювання продуктивності вентиляторів головного провітрювання є регулювання за допомогою зміни швидкості обертання, найменш економічне - дросельне регулювання. Розрахунки показують, що регульований привод дозволяє значно скоротити витрату споживаної електроенергії (до 40%). Більш половини цього заощаджується за рахунок скорочення споживання в неробочі дні, коли продуктивність вентилятора може бути зменшена до 50% від граничного значення.
До переваг способу регулювання частоти обертання належать: висока економічність роботи; постійний ККД вентилятора при регулюванні з постійним еквівалентним отвором; простота конструкції вентилятора за рахунок виключення направляючого і поворотного пристроїв; збільшення границі (зони) економічної роботи і зниження енергоспоживання.
Регулювання швидкості обертання виконується при обертанні двигуна і дозволяє здійснити настроювання вентилятора на необхідний режим роботи. Регульований електропривод найзручніше поєднувати зі схемами автоматизації й автоматичного регулювання провітрювання. Існує практична можливість тривалої роботи вентиляторних установок зі зниженою в порівнянні з розрахунковою продуктивністю.
Застосування регульованого електропривода додатково дає:
• зняття обмежень за газовим фактором на ведення технологічного процесу видобутку і можливість підвищення продуктивності шахти при тому самому устаткуванні і витратах;
• істотне збільшення зони економічної роботи вентилятора, зменшення числа типорозмірів вентиляторів, підвищення серійності і зниження вартості вентиляторів;
• збільшення терміну служби вентилятора за рахунок роботи в полегшених режимах при зниженій швидкості обертання;
• зниження витрат на виробництво, передачу і розподіл електроенергії, що обумовлено скороченням її споживання майже в два рази.
Додатково нова технологія енергозбереження у вентиляторних установках з великою сумарною потужністю дозволяє регулювати потужність у години максимуму навантаження і тим самим скоротити витрати на електроенергію при двоставочному тарифі.
Електропривод і система регулювання вентиляторів головного провітрювання вугільних шахт повинні забезпечувати:
• глибину регулювання за витратою 1:2, затиском 1:3 при плавному характері зміни параметрів;
• якомога більшу зону економічної роботи вентилятора;
• високі енергетичні показники — ККД і коефіцієнт потужності;
• стійку швидкість при падінні чи кидку навантаження і коливаннях напруги мережі живлення;
• можливість оперативного регулювання режиму роботи вентилятора.
Наведений порівняльний аналіз показує безумовну доцільність устаткування потужних шахтних вентиляторів регульованим електроприводом.
