1. Анализ исходных данных для проектирования и выбор концепции обработки.

Чертеж детали и задание на курсовое проектирование представлены в прил.1.

Данный чертеж представляет собой рабочий чертеж фланца. Материал, из которого изготовлена деталь, сталь 45 ГОСТ 1050-88. Неуказанные предельные отклонения размеров: Наименьшая шероховатость имеет значение Ra 1,6, наибольшая - Ra 3,2. Поскольку все наружные торцевые поверхности имеют шероховатость Ra 3,2, то подрезание торцев осуществляется дважды.

Для правильного положения детали в сборочном узле требуется обеспечить перпендикулярность двух торцов относительно общей оси и соосность наружной и внутренней поверхностей.

Эти требования задают схему базирования заготовки в приспособлении и последовательность обработки.

На первом этапе необходимо подготовить технологические базы для дальнейшей обработки, а следовательно, обработать предварительно и окончательно наружную цилиндрическую поверхность и торец, которые позволят при их использовании в качестве баз за один установ обработать большинство оставшихся поверхностей и обеспечить их соосность. Далее, используя подготовленные технологические базы, производится обработка других поверхностей и прилегающих к ним торцов.

2. Определение типа производства.

Технология изготовления деталей в значительной степени зависит от типа производства. Следовательно, на начальной стадии проектирования необходимо установить тип производства данной детали, учитывая ее массу и размер годового выпуска.

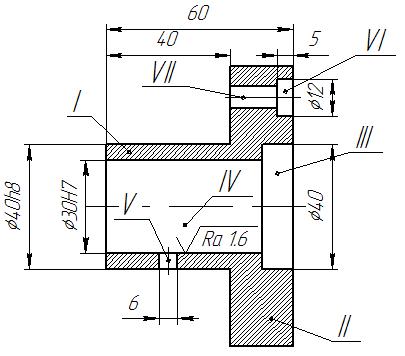

Для определения массы детали необходимо ее разбить на элементарные фигуры. У данной детали это будут цилиндры I, II, III, IV, V, VI, VII (Рис.2.1). Размерами фасок и паза можно пренебречь.

Рис.2.1. Определение объема детали.

Масса детали определяется по формуле:

, (2.1)

где - масса детали;

- плотность материала, плотность стали 7,8 кг/дм³;

- объем детали.

Объем детали определяется по формуле:

, (2.2)

Объемы элементарных фигур будут иметь следующие значения:

Окончательно параметр V будет иметь следующее значение:

Далее определяется значение массы детали:

В соответствии с заданием годовая программа выпуска равна 30000 шт. С учетом годовой программы и массы детали определяется тип производства в соответствии с таблицей 2.1. В итоге, производство детали – среднесерийное.

Таблица 2.1.

Зависимость типа производства от объема выпуска и массы

Масса детали, кг	Объем годового выпуска N, шт., в зависимости от типа производства
	Среднесерийное	Крупносерийное	Массовое
<1	2000-75000	75000-200000	До 2000
1-2,5	1000-50000	50000-100000	>100000
2,5-5	500-35000	35000-75000	>75000
5-10	300-25000	25000-50000	>50000
>10	200-10000	10000-25000	>25000

Известно, что серийное производство характеризуется запуском деталей в производство партиями. Эту величину можно определить по формуле:

, (2.3)

где а – число дней, на которое необходимо иметь запас деталей для бесперебойной работы сборочного цеха (табл. 2.2).

260 – число рабочих дней в году при пятидневной рабочей неделе.

Таблица 2.2

Запас деталей на складе

Характеристика Деталей	Производство
	Мелкосерийное	Среднесерийное и крупносерийное
Мелкие	10	5
Средние	5	3
Тяжелые	5	3

В данном случае для крупносерийного производства можно принять а=5.

В соответствии с принятыми значениями из таблиц и формулой (2.3) размер партии можно рассчитать по формуле:

(деталей).

Необходимо учитывать, что в условиях серийного производства используются универсальные станки, оснащенные как специальными, так и универсально-сборными приспособлениями, что позволяет снизить трудоемкость и себестоимость изготовления изделия.

Кроме того, с увеличением размера партии уменьшаются затраты времени на переналадку станков, но, с другой стороны, возрастают затраты на незавершенное производство, складирование заготовок и готовых деталей.
