Высокочастотные ионные источники
Высокочастотные ионные источники — наиболее распространенные источники для ускорителей прямого действия при токах ускоряющего пучка до 10 ма (рис.12).

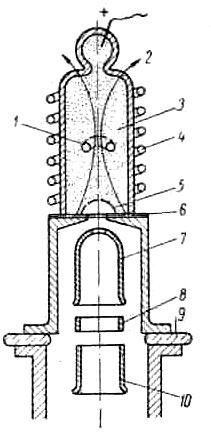

Рис. 12. Схема высокочастотного ионного источника:
1 — кольцевой высокочастотный разряд; 2 — магнитное поле высокой частоты; 3 — плазма; 4 — витки катушки; 5 — граница плазмы; 6 — слюда; 7 — экстрактор; 8 — фокусирующий электрод; 9 — изолятор; 10 — ускоряющий электрод.
Они отличаются простотой конструкции, надежностью в работе, могут применяться для установок, работающих в сжатом газе, так как потребляют сравнительно небольшую высокочастотную мощность. Разрядная камера в источниках этого типа представляет собой цилиндрическую кварцевую или пирексовую колбу, на которую надета катушка, подающая питание от высокочастотного генератора. Принцип действия высокочастотных источников ясен из рис. 12, на котором представлена схема одного из возможных вариантов источника.
Типичными для высокочастотных источников являются следующие параметры: полный ток пучка примерно 300 мка;
частота переменного тока, питающего катушку, надетую на кварцевую камеру, 10…50 Мгц;
мощность системы высокочастотного питания 150…200 вт;
напряжение на вытягивающем электроде 3…5 кВ;
расход водорода около 1…2 см3/ч;
протонная составляющая в пучке ускоренных ионов 60…70 %;
давление газа в разрядной камере порядка 10-2 мм рт. ст.
Как следует из рис.12, разрядная камера не имеет электродов. Высокочастотное магнитное поле, создаваемое катушкой, зажигает в камере безэлектродный кольцевой разряд, вызывающий ионизацию газа. В верхнюю часть колбы впаян проводник (анод), который сообщает плазме положительный потенциал. Это создает улучшенные условия вытягивания ионов через рабочее отверстие. Разность потенциалов между плазмой и катодом является вытягивающим напряжением. В источниках всех типов плазма отталкивается от вытягивающего отверстия.
Это вызвано тем, что в пограничном слое плазмы вследствие вытягивания положительных ионов преобладают электроны. Поверхностный слой плазы, заряженный отрицательно, отталкивается от вытягивающего катода. Таким образом, поверхность, через которую идет экстракция, увеличивается, принимая вогнутую форму.
Иногда принимают специальные меры для увеличения поверхности вытягивания. Для этого в районе отверстия устанавливаются специальные изоляционные манжеты, удаляющие плазму от края отверстия и развивающие ее рабочую поверхность.
Создание вогнутой формы границы плазмы способствует увеличению поверхности плазмы, с которой происходит отбор ионов, что в свою очередь приводит к увеличению вытягиваемого тока и к первичной фокусировке пучка. Эта фокусировка способствует успешному проходу вытягиваемого пучка через малое отверстие, соединяющее область разряда с полостью ускорительной трубки.

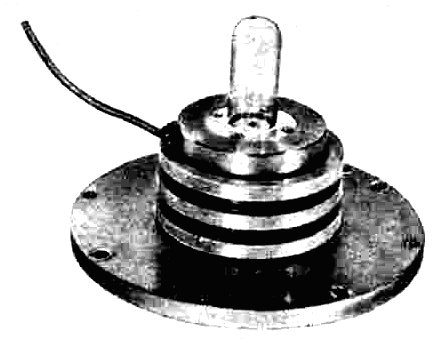

На рис. 13 приведен вид в/ч ионного источника.
Рис.13. Внешний вид в/ч ионного источника
