Данные для задания 7
№ варианта |
№ схемы закрепления (рис. 7.1) |
№ формы сечения (рис. 7.2) |
ℓ, м |
P, т |
1 |
1 |
1 |
2 |
10 |
2 |
1 |
2 |
2,1 |
30 |
3 |
1 |
3 |
2,2 |
20 |
4 |
1 |
4 |
2,3 |
15 |
5 |
1 |
5 |
3 |
40 |
6 |
2 |
2 |
3,1 |
50 |
7 |
2 |
3 |
2,2 |
30 |
8 |
2 |
4 |
2,5 |
20 |
9 |
2 |
5 |
3 |
30 |
10 |
3 |
1 |
2,4 |
15 |
11 |
3 |
2 |
2,1 |
10 |
12 |
3 |
3 |
3,1 |
40 |
13 |
3 |
4 |
2,5 |
60 |
14 |
3 |
5 |
2,6 |
70 |
15 |
4 |
1 |
2,7 |
50 |
16 |
4 |
2 |
2,5 |
40 |
17 |
5 |
4 |
2,6 |
50 |
18 |
4 |
4 |
3 |
20 |
19 |
4 |
5 |
2,9 |
15 |
20 |
5 |
1 |
2,8 |
40 |
21 |
5 |
2 |
2,7 |
30 |
22 |
5 |
3 |
2,4 |
60 |
23 |
3 |
1 |
2,5 |
20 |
24 |
5 |
2 |
2,8 |
30 |
25 |
4 |
1 |
2,4 |
40 |
P
P
P
P
P
ℓ
ℓ
ℓ
ℓ
ℓ
ℓ
1 2 3 4 5

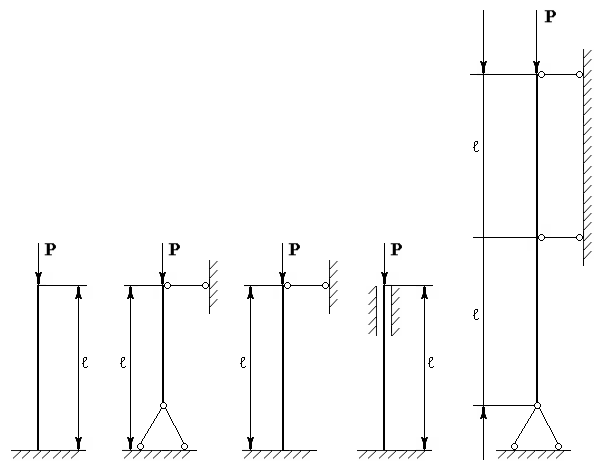

Р и с. 7.1. Схема закрепления концов стержня
a
a
a
a
1,5a
a
a
1 2 3
d
2a
a
4 5

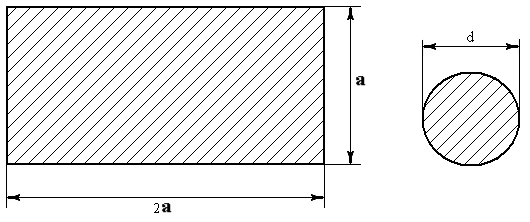

Р и с. 7.2. Форма сечения стержня
Таблица 7.2
Коэффициент φ уменьшения допускаемого напряжения
на сжатие при расчете на устойчивость
Гибкость λ |
Значение φ |
Гибкость λ |
Значение φ |
0 |
1 |
110 |
0,52 |
10 |
0,99 |
120 |
0,45 |
20 |
0,96 |
130 |
0,4 |
30 |
0,94 |
140 |
0,36 |
40 |
0,92 |
150 |
0,32 |
50 |
0,89 |
160 |
0,29 |
60 |
0,86 |
170 |
0,26 |
70 |
0,81 |
180 |
0,23 |
80 |
0,75 |
190 |
0,21 |
90 |
0,69 |
200 |
0,19 |
100 |
0,6 |
|
|
