Експериментальна частина . Лабораторне устаткування

Лицьова панель стенда представлена на рис.5. Стенд включається кнопкою "Вкл". Розподілені уздовж фазних провідників опору ізоляції відносно земля імітуються на стенді резисторами R₁, R₂ і R₃, величина цих опорів варіюється від 5 до 120 кОм послідовним натисканням на кнопку П5.

Вольтметр UL вимірює напругу щодо землі кожного фазного провідника (підключення вольтметра до фазного провідника здійснюється послідовним натисканням на кнопку П3), вольтметр U₀ – напруга нейтралі джерела струму щодо землі, вольтметр U_К1 – напруга корпуса першої електроустановки щодо землі, вольтметр U_К2 – напруга корпуса другої електроустановки щодо землі.

Замикання фазного провідника на корпус першої електроустановки здійснюється кнопкою П1. Корпус першої електроустановки приєднує до заземлителя кнопкою В2. За допомогою кнопки П4 можна змінювати значення опору заземлення.

Замикання фазного провідника на корпус другої електроустановки здійснюється кнопкою П2. Корпус другої електроустановки приєднує до заземлителя кнопкою В3. Величина опору заземлення корпуса другої електроустановки не змінюється.

Амперметр вимірює струм I_З, що стікає в землю при замиканні фази на корпус першої електроустановки, якщо останній заземлений.

Кнопка В1 призначена для підключення нейтральної крапки джерела струму до робочого заземлення R₀, значення якого незмінно й становить 4 Ом.

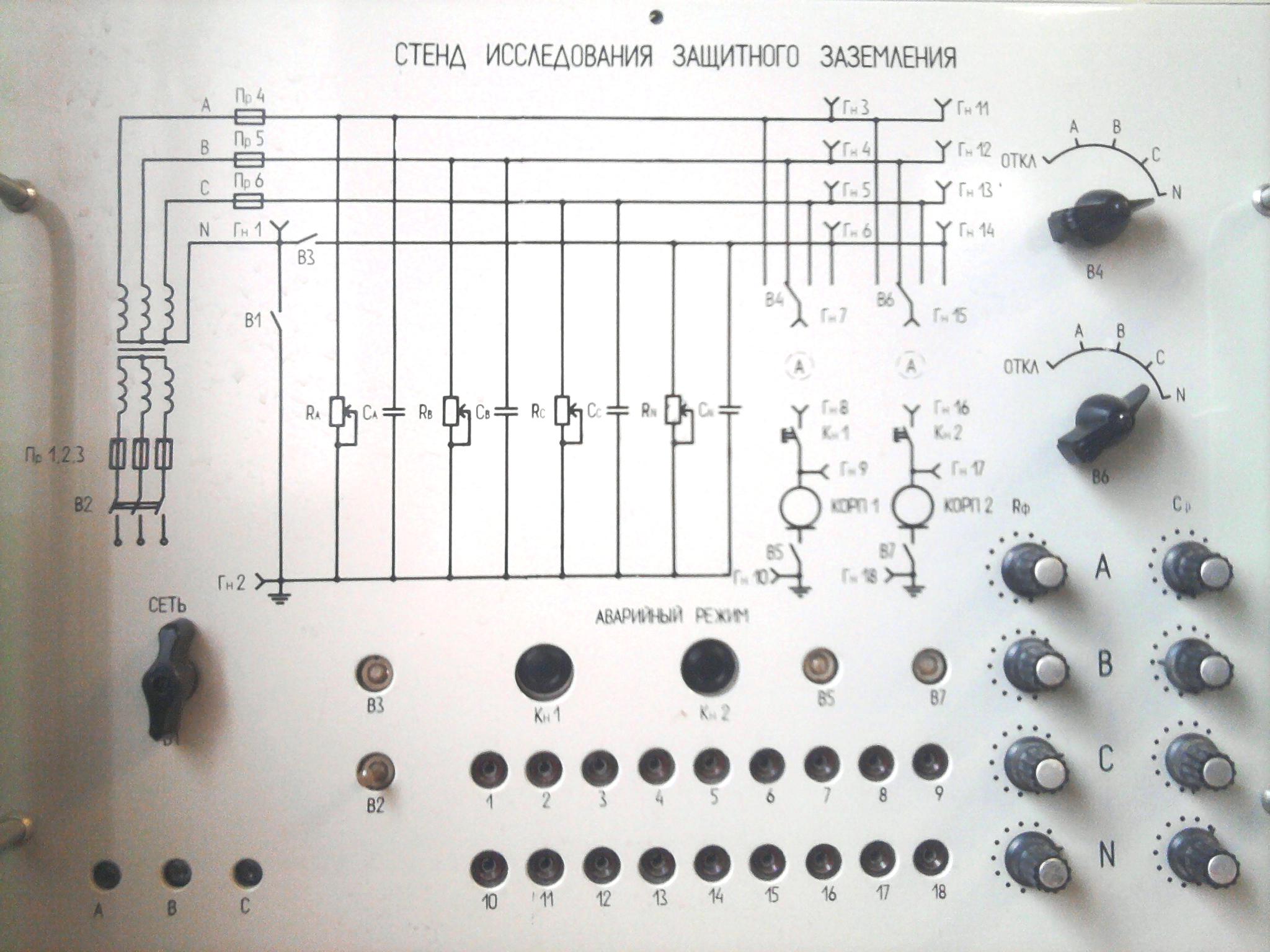

Рис. 5. Лицьова панель стенда

Вказівки з техніки безпеки

При виявленні в стенді якої-небудь несправності необхідно припинити роботу, відключити стенд і повідомити про те, що трапилося, викладачеві.

Порядок проведення роботи

I. Оцінка ефективності захисного заземлення в мережі з ізольованої нейтралью до 1000 В.

а) Корпус електроустановки не заземлений.

1. Включити стенд.

2. Відповідно до табл.1 установити значення опорів, що імітують опір ізоляції провідників щодо землі.

Таблиця 1

№ бригади	1	2	3	4	5	6
Опір ізоляції	5	20	60	120	5	20
Опір заземлителя корпуса 1 (rз), Ом	4	10	100	4	10	100

3. Відключити корпус першої електроустановки від захисного заземлителя.

4. Відключити нейтраль джерела струму від робітника заземлителя.

5. Зробити замикання фази L₃ на корпус першої електроустановки, виміряти напругу цього корпуса щодо землі й напруги всіх фазних провідників щодо землі. Результати вимірів занести в табл.2.

б) Корпус електроустановки заземлений.

1. Заземлити корпус першої електроустановки. Величину опороу заземлителя встановити відповідно до табл.1.

2. Зробити замикання фази L₃ на корпус першої електроустановки, виміряти напругу цього корпуса щодо землі й напруги всіх фазних проводів щодо землі. Результати вимірів занести в табл.2.

3. Відключити стенд від мережі.

II. Оцінка ефективності захисного заземлення в мережі з ізольованої нейтралью до 1000 В при двофазнім замиканні на заземлені корпуси електроустановок.

1. Включити стенд.

2. Заземлити корпуса першої й другий електроустановок.

3. На корпус першої електроустановки замкнути фазу L₃, на корпус другої електроустановки – фазу L₁ або фазу L₂.

4. Виміряти значення струму замикання на землю й напруг корпусів першої й другий електроустановок щодо землі. Результати вимірів занесіть у табл.3.

5. Відключити стенд від мережі.

III. Оцінка ефективності захисного заземлення в чотирьохпровідної мережі із глухозаземленною нейтралью напругою до 1000 В.

1. Включити стенд.

2. Заземлити нейтраль джерела струму чотирьохпровідної мережі.

3. Замкнути фазне проведення L₃ на корпус першої електроустановки.

4. Виміряти напруги корпуса першої електроустановки й нейтрали джерела струму щодо землі, а також струм замикання на землю. Результати вимірів занесіть у табл.4.

5. Відключити стенд.

Зміст звіту

Звіт повинен містити:

По темі 1.Оцінка ефективності захисного заземлення в мережі з ізольованої нейтралью.

1.1. Принципову схему захисного заземлення в мережі з ізольованої нейтралью.

1.2. Результати виміру у вигляді табл.2.

Таблиця 2

Режим вимірів	Корпус не заземлений				Корпус заземлений
Замикання на корпус:	Uкорп, В	U1, В	U2, В	U3,В	Uкорп, В	U1, В	U2, В	U3,В	Iз, мА
 фазного проводу L3

1.3. Висновок про ефективність захисного заземлення в мережі з ізольованої нейтралью до 1000 В.

По темі 2. Оцінка ефективності захисного заземлення в мережі з ізольованої нейтра лью до 1000 В при двофазнім замиканні на заземлені корпуси електроустановок.

2.1. Принципову схему двофазного замикання на заземлені корпуси електроустано вок.

2.2. Результати вимірів у вигляді табл.3.

Таблиця 3

Uф, В	Uф, В	Uкорп1, В	Uкорп2, В	Iз, А	Розрахункові значення
					RЗ1, Ом	RЗ2, Ом

2.3. Результати розрахунків опорів заземлителей корпусів 1 і 2 за даними вимірів.

2.4.Оцінку ефективності захисного заземлення при двофазнім замиканні за результатами вимірів.

По темі 3. Оцінка ефективності захисного заземлення в мережі із глухозаземленною нейтралью .

3.1. Принципову схему захисного заземлення в мережі із глухозаземленною нейтралью.

3.2. Результати вимірів у вигляді табл.4.

Таблиця 4

Uф, В	U0, В	Uкорп, В	Iз, А	Розрахункові значення
				RЗ1, Ом	RЗ2, Ом
