10. Устранение неисправностей

10. Устранение неисправностей


10. Устранение неисправностей

10.1. Правила безопасного ремонта судового оборудования гмссб

10.1.1. Общие правила техники безопасности. При ремонте радиоэлектронного оборудования приходится иметь дело с высоким напряжением, горячими предметами и агрессивными химическими веществами.

Наибольшую опасность для человека при выполнении радиомонтажных работ представляет электрический ток промышленной частоты (50 или 60 Гц). Величина его зависит от величины приложенного напряжения и состояния кожного покрова. Сравнительно безопасным считается напряжение до 36 В.

При работе с горячим паяльником, слесарными инструментами, клеями, лаками, кислотами и щелочами, также необходимо соблюдать осторожность.

  • Во избежание несчастных случаев при включенной аппаратуре запрещается:

  • производить замену блоков;

  • менять предохранители;

  • производить пайку и монтаж элементов схемы;

  • проверять на ощупь температуру радиодеталей и напряжение на них;

  • пользоваться измерительными приборами с неизолированными щупами и проводами;

  • подключать приборы и блоки проводами с поврежденной изоляцией.

  • При кратковременном ударе током необходимо прекратить работу до восстановления нормального состояния (прекращения головокружения, исчезновения зрительных и слуховых галлюцинаций и т.п.).

  • При сильном поражении током пострадавший, как правило, не в состоянии оторваться от токоведущего провода. В этом случае надо:

  • немедленно выключить ток;

  • расстегнуть одежду, поднести к носу кусочек ваты, смоченной нашатырным спиртом;

  • сделать пострадавшему искусственное дыхание;

  • вызвать врача.

  • При работе с химическими веществами следует:

  • - строго соблюдать все правила по растворению, смешиванию, последовательности

выполнения операций и температурному режиму;

  • работать в халате, а в отдельных случаях (например, при смене электролита в аккумуляторах) - в перчатках и защитных очках;

  • оберегать глаза, губы и слизистые оболочки носа и горла, которые наиболее чувствительны к воздействию химических веществ;

  • места ожогов кислотами обильно промыть водой и смочить содовым раствором;

  • места ожога щелочами нужно обильно промыть раствором борной кислоты.

При порезах или царапинах ранку обработать раствором йода (во избежание химического ожога, ни в коем случае не заливать рану) и заклеить бактерицидным лейкопластырем.

На рабочем месте должна быть аптечка, содержащая вату, бинт, 5 % раствор соды, 2 % раствор борной кислоты, настойку йода, нашатырный спирт, вазелин и лейкопластырь

(лучше бактерицидный).

10.1.2. Правила замены компонентов электронных схем. В судовом радиооборудовании ГМССБ, как и в большинстве современных радиоэлектронных устройств, в основном применяется печатный монтаж, в том числе и многослойный. Преимуществом печатного монтажа является малый объем и жесткая фиксация мест соединений. Проволочный жгутовый монтаж может использоваться для межблочных соединений и в блоках питания, где влияние паразитных связей между различивши проводниками на работу устройства не имеет значения.

Замена компонентов электронных схем (полупроводниковых приборов, микросхем, резисторов, конденсаторов, переключателей, реле, разъемов и т.п.) методом ручной пайки должна проводиться при отключенной от сети аппаратуре с соблюдением определенных правил.

При работе с электрическим паяльником следует:

  • периодически проверять омметром отсутствие замыкания между корпусом паяльника и нагревательным элементом. Такое замыкание может стать причиной поражения током и повреждения припаиваемых элементов. Рекомендуется заземлять жало паяльника;

  • использовать устойчивую подставку для паяльника, предохраняющую его от падения;

  • не производить пайку в работающем устройстве, так как случайное замыкание может быть причиной электротравмы или повредить устройство;

  • участки тела, обожженные паяльником или брызгами припоя, надо сначала охладить водой, затем сделать содовую примочку. В дальнейшем обожженное место смазать смягчающим кремом или вазелином.

  • Выводы элементов во время пайки необходимо держать плоскогубцами для обеспечения отвода тепла. Перегрев полупроводниковых приборов и микросхемы может привести к необратимому ухудшению их параметров.

  • Время пайки полупроводниковых приборов не должно превышать 3 секунд.

  • Повторную пайку (при необходимости) можно проводить не ранее чем через 5 минут.

  • При монтаже аппаратуры с полевыми транзисторами и микросхемами необходимо применять низковольтный паяльник (12-36 В) с регулируемой температурой нагрева. В электросеть такой паяльник включается через понижающий трансформатор с заземленной вторичной обмоткой.

Использовать автотрансформатор или добавочные сопротивления недопустимо, так как они не обеспечивают гальваническую развязку.

Для производства лужения и пайки применяют электропаяльники мощностью от 25 Вт до 100Вт. Напряжение питания электропаяльников 220 Вт переменного тока или для помещений с повышенной опасностью, или в особо опасных помещениях по технике безопасности применяют электропаяльники с напряжением питания 36-42 В переменного тока.

Рекомендуется применять электропаяльники напряжением питания 36-42 В, они более долговечны и менее опасны при эксплуатации.

Наконечник электропаяльника нужно постоянно поддерживать в чистом состоянии и через определенные промежутки времени отчищать от окалины.

При паянии мягким припоем необходимо места спайки тщательно зачистить мелким напильником, ножом или наждачной бумагой. Чтобы уменьшить окисление зачищенной поверхности проводника применяют спирто-канифольную смесь или канифоль для лучшего лужения поверхности, т. е. флюсы. Их наносят на поверхность вместе с припоем. Перед производством пайки проводов или элементов необходимо обе поверхности залудить, а затем производить пайку. Прогревать припой необходимо до полного плавления и образования капли. Затем каплю поднести к месту пайки и прогревать до полного оплавления двух поверхностей. При этом нужно учитывать, что от перегрева может оплавиться изоляционный материал между ценральным проводом и экранирующей оплеткой в кабеле. Пайка одной точки должна быть не более 2-х секунд.

При пользовании электропаяльником необходимо проверять, чтобы провод питания был целым и не было оплавленной изоляции. Недопустимо, чтобы один из проводов питания через спираль нагрева касался корпуса паяльника. Ручка паяльника должна быть целой. При пайки не допускать касания шнура питания нагретых деталей паяльника во избежании оплавления изоляции. При пайки элементов, не допускающих статических наводок необходимо паять на заземленных столах и иметь экранирующий браслет.

Работать паяльником, имеющим один из этих дефектов, не допускается!

------------------------------------------------------------------------------------------------------------------------

  • МОП транзисторы и микросхемы могут быть повреждены статическими электрическими зарядами, поэтому при их монтаже необходимо принимать дополнительные меры пре­досторожности:

  • монтажные работы следует проводить на столе, поверхность которого покрыта хлопчатобумажным материалом или антистатическим линолеумом;

  • применять деревянные стулья с хлопчатобумажной (не синтетической) обивкой и электропроводящие настилы под ногами, обувь на кожаной подошве и одежду из хлопчатобумажной ткани;

  • заземлять рабочий инструмент (жало паяльника, пинцет и т.п.) и корпус монтируемого устройства;

  • для снятия статического заряда применять заземляющий браслет. Такой браслет сдединяется с шиной заземления через резистор сопротивлением 1-10 МОм;

  • исключать возможность соприкосновения выводов МОП транзисторов и микросхем с предметами, для которых свойственна возможность сильной электризации.

  • При формовке выводов допускается изгибать их на расстоянии не менее 5 мм от корпуса транзистора или диода, а радиус изгиба должен быть по меньшей мере в 3 раза больше диаметров вывода.

  • Пайку выводов переключателей и реле следует вести так, чтобы в контакты не попали расплавленный флюс и припой.

  • Заменять неисправный элемент схемы лучше на аналогичный. При заказе полупроводникового прибора обязательно следует указать тип корпуса (рис 10.1), так как некоторые приборы, одинаково обозначаемые в схемах, могут выпускаться в разных корпусах.

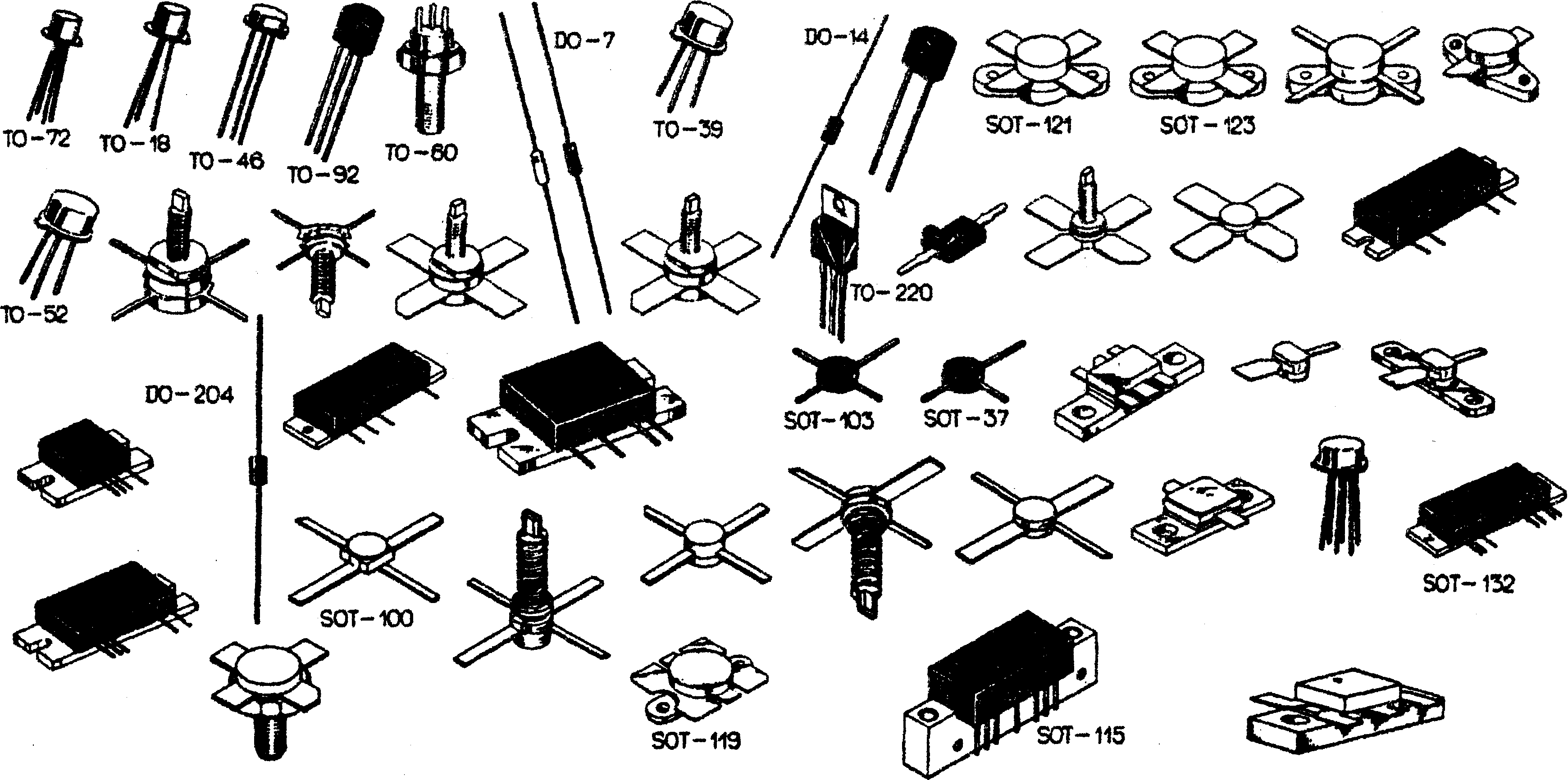

Рис. 10.1. Типы корпусов полупроводниковых приборов

----------------------------------------------------------------------------------------------------------------
