1.4. Тензор термічного розширення
Якщо температура кристалу змінюється, то деформація, що при цьому виникає, може бути описана тензором деформації ij. Коли однаково мала зміна температури ∆T відбувається в усьому кристалі, то деформація однорідна і всі компоненти тензора ij виявляються пропорційними ∆T, тобто
ij=αij∆T, (1.4.1)
де αij - константи, які називають коефіцієнтами теплового розширення.
Так, якщо ij - тензор, то і αij - тензор; більш того, так, як ij - симетричний тензор, то і αij - симетричний тензор. Отже, тензор теплового розширення може бути приведений до головних осей, тоді рівняння (1.4.1) спрощується і приймає вигляд:
ij=α1∆T, ij=α2∆T, ij=α3∆T, (1.4.2)
де α1, α2, α3 - головні коефіцієнти розширення. Тоді, якщо вибрати в кристалі сферу, то при зміні температури вона стає еліпсоїдом з осями пропорційними (1+α1∆T), (1+α2∆T), (1+α3∆T).
Рівняння характеристичної поверхні для теплового розширення має вигляд: αijxixj=1 aбо, звівши це до головних осей , маємо α1x12+ α2x22+ α3x32=1
Форма і орієнтація цієї поверхні у відповідності з принципом Неймана підлягають обмеженням, які накладаються симетрією кристалу. Оскільки теплове розширення кристалу повинно володіти симетрією цього кристалу, то воно не може привести до зникнення будь-якого елементу симетрії (припускається, що фазові перетворення відсутні). Саме тому кристал відноситься до того чи іншого кристалографічного класу незалежно від температури.
Коефіцієнт об’ємного розширення рівний (α1+α2+α3), або в загальному випадку αij.
Для більшості кристалів головні коефіцієнти теплового розширення додатні і тому характеристична поверхня для цих кристалів являється еліпсоїдом, однак у невеликого числа кристалів деякі коефіцієнти від’ємні (кальцит, берил, йодит срібла).
Як відмічалось раніше, коефіцієнти теплового розширення є тензором другого рангу і, в загальному випадку має дев’ять незалежних компонентів. Для кристалів кубічної сингонії α11=α22=α33, тобто кристалічна сфера розширюється по всім напрямках однаково, не змінюючи своєї форми. Теплове розширення кристалів кубічної сингонії можна повністю охарактеризувати одним значенням коефіцієнта лінійного теплового розширення, виміряним в будь-якому напрямку.
Для кристалів середньої категорії, до якої відноситься і гексагональна, α11=α22≠α33 [5]. Куля, вирізана із такого кристалу, при нагріванні приймає форму еліпсоїда обертання, вісь обертання якого співпадає з головною віссю симетрії. Якщо вирізати куб, то в результаті теплового розширення він приймає форму паралелепіпеда з квадратною основою.
Щоб повністю охарактеризувати теплове розширення кристалів середньої сингонії, потрібно визначити значення двох коефіцієнтів: α33 і α11=α22, тобто коефіцієнтів вздовж головної вісі (α┴ ) і в площині, нормальній до головної вісі в любому напрямку (α║).
1.5. Методика рентгенографування при низьких температурах
Для рентгеноструктурних досліджень при низьких температурах створено велике число камер. Отримання дифракційної картини досить високої якості на всьому інтервалі температур, швидка стабілізація і надійне вимірювання температури, а також відсутність зміни режиму роботи камери при проходженні всього температурного інтервалу – це основні вимоги, які пред’являють до камер такого типу. Крім того, для техніки низькотемпературного рентгенографування велике значення має можливість маніпуляції із зразками, що особливо важливо при дослідженні монокристалів, які повинні юстуватись з великою точністю.
Серійна низькотемпературна камера КРН-190 не повністю відповідає вищевказаним вимогам і призначена для роботи тільки з полікристалічними зразками. В зв’язку з цим, для дослідження температурної залежності інтенсивностей і зміщень дифракційних інтерференцій як для полі-, так і монокристалів в інтервалі 80-400 К була сконструйована і виготовлена під керівництвом Є.І.Гешко універсальна приставка до дифрактометра «Дрон-2», схема якої представлена на рис.2.

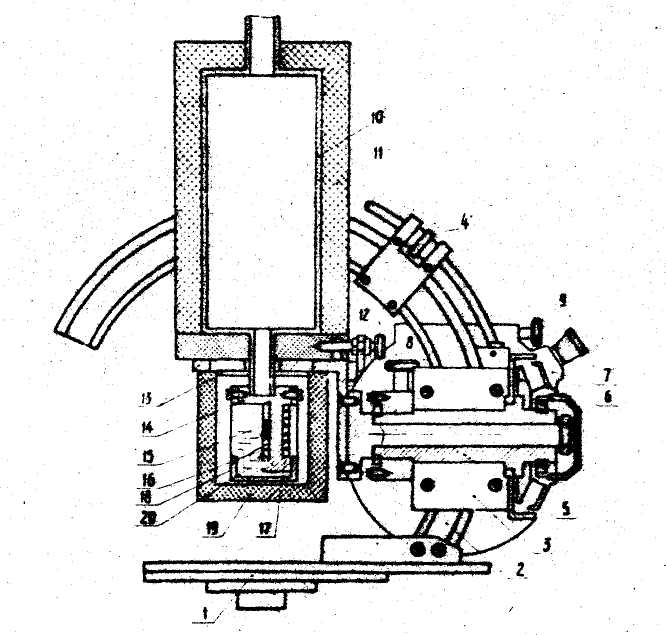

Рис.2. Схема низькотемпературної приставки до дифрактометра.
Нижня основа камери
1 жорстко скріплена із дуговими полозками
2. За допомогою ковзаючого кріпильного
пристрою 3 і вузла 4 приставка разом із
зразком може переміщатись по дуговим
полозкам 2, що забезпечує поворот зразка
на кут
α
навколо вісі, яка лежить в екваторіальній
площині. Цей кут може змінюватись від
45º до 100о
і відраховуватись грубо по шкалі, яка
нанесена на дугові полозки. Плавна зміна
кута α здійснюється вузлом 4, а точна
відносна зміна його відраховується по
ноніусу, через вивід рівня в нульове
положення гвинтом 9. Точність відрахунку
відносної зміни кута α становить ±25
кутових секунд. За допомогою поворотного
пристрою гвинтом 8 можно повертати
зразок на кут β в площині, яка перпендикулярна
до екваторіальної. Відрахунок кута β
проводиться за допомогою візира 7 і
лімба 6 з точністю ±25 кутових секунд.
Камера кріпиться на гоніометрі і може
повертатись навколо головної вісі
гоніометра на кут γ, даючи можливість
зразку обертатись в плошині, яка
перпендикулярна до двох інших. Гвинт
12 забезпечує юстований плоскопаралельний
рух камери по полозкам 13, що дає можливість
суміщувати площину зразка з головною
віссю гоніометра. Посудина 10, яка
являється резервуаром для рідкого
азоту, покрита пеніпластовою ізоляцією
11 і жорстко зв’язана із полозками 13. До
нижньої основи посудини припаяна трубка,
яка з’єднана з мідним корпусом 14
нагрівника 17. Зразок 15 в вигляді
монокристала чи порошкового брикета
поміщається в касету 19, яка контактує
з корпусом нагрівника. Для того, щоб на
досліджуваний зразок не осідала волога,
робоча комірка камери герматизується
теплоізоляційним екраном 19, на дно якого
поміщається гідроскопічна речовина ,
яка усушує повітря в робочому об’єму
комірки.
Рентгенографування, як правило, відбувається в умовах підвищення температури. Посудина заливається рідким азотом, після чого за рахунок контакту азоту з мідним корпусом нагрівника досягається низька температура близько 80 К. По мірі випаровування азоту із посудини і з допомогою нагрівника 17 температура може збільшуватись з різною швидкістю. Контроль ступеня нагріву корпусу 14 і досліджуваного зразка здійснюється мідь - константановою термопарою.
В конструкції описаної камери передбачена можливість використовувати її для високотемпературного рентгенографування в умовах ваккуму або захистних середовищ з послідуючою заміною робочої комірки.
