Раздел 1.

Проектирование сборных элементов перекрытия, колонн и

фундаментов здания с неполным каркасом

1. Компоновка перекрытий

Перекрытия компонуются из сборных плит, которые укладываются на ригеле.

Промышленное здание

Ригели имеют сложный профиль (рис. 1).

Рис. 1

Размеры сечения ригеля h = (1/10…1/12)L , b = (0.3…0.5)h.

Фактические размеры сечения ригеля применяют катным 50 мм.

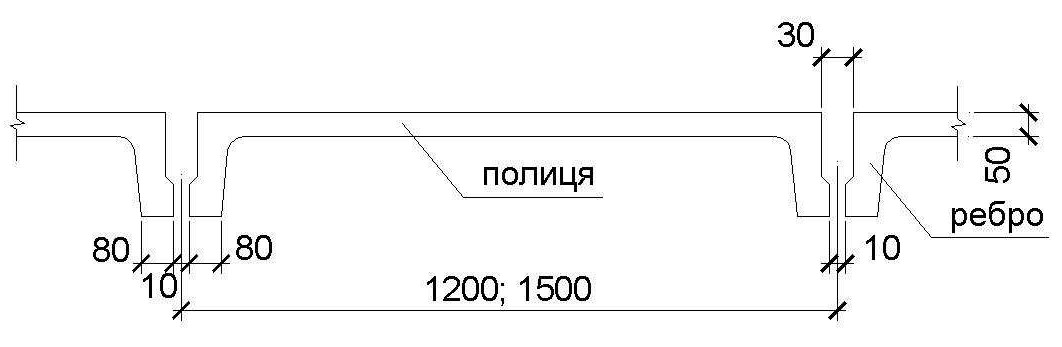

Плиты перекрытия имеют П-образный профиль и могут быть

номинальной шириною 1200 мм и 1500 мм (рис. 2).

Компоновка перекрытия выполняется такой, чтобы перекрыть расстояние

между внутренними поверхностями противоположных стен. При этом ребра плит опираются на полки ригелей и не могут совпадать с колоннами (сечение

колонн - 400 × 400 мм). Поэтому раскладку плит рекомендуют начинать с

середины, от колонн, таким образом, чтобы ребра одной плиты опирались на

ригели смежных пролетов. Полка этой плиты имеет вырез, охватывающая колонну.

Остаток ширины здания не перекрывается плитами, бетонируется

монолитно. Чаще всего этот остаток бетонируют у стены.

Компоновка перекрытия показана на фрагменте (рис. 3)

Рис. 3
