10. Расчет монтажной и опасной зоны работы крана

Для создания условий безопасного ведения работ, действующие нор­мативы предусматривают различные зоны: монтажную зону, зону обслу­живания краном, зону возможного перемещения габаритов груза, опасную зону работы крана, опасную зону дорог.

Монтажной зоной называют пространство, где возможно падение груза при установке и закреплении монтируемых конструкций. Согласно СНиП 12-03-2001, монтажную зону определяют наружными контурами здания плюс безопасное расстояние, приведенное в табл. , в зависимости от высоты, на которой монтируется элемент. На стройгенплане монтажную зону обозначают пунктирной линией, а на местности - хорошо видимыми предупредительными надписями и знаками.

Зоной обслуживания краном или рабочей зоной крана называют про­странство, находящееся в пределах линии, описываемой крюком крана. Зону работы определяют для башенных кранов посредством нанесения на плане из крайних стоянок полуокружностей, радиус которых соответствует максимально необходимому для работы вылету крюка, и соединения их прямыми линиями. Для стреловых кранов зону работы определяют радиу­сом, равным длине стрелы крана, и показывают по отдельным стоянкам.

Зоной перемещения габаритов груза называют пространство, находя­щееся в пределах возможного перемещения груза, подвешенного на крюке крана. Границы зоны определяют расстоянием по горизонтали от зоны ра­боты крана до максимально удаленного возможного места падения груза при его перемещении. Зону перемещения груза обычно отдельно на плане не выделяют, она служит составляющей при расчете границ опасной зоны крана, которая суммирует все входящие в ее контур зоны.

Опасной зоной работы крана называют пространство, где возможно падение груза при его перемещении с учетом вероятного рассеивания при падении. Границы опасных зон в местах, над которыми происходит пере­мещение грузов грузоподъемным краном, а также вблизи строящегося зда-

ния, определяются горизонтальной проекцией на землю траектории наи­большего наружного габарита перемещаемого (падающего) груза (предме­та), увеличенной на расчетное расстояние отлета груза (предмета). Мини­мальное расстояние отлета груза (предмета) принимается согласно (СНиП 12-03-2001) или по табл.

Для башенных кранов граница опасной зоны работы определяется ра­диусом, рассчитываемым по формуле

R_оп = R_max + 0,5*L_max + L_без ,

где R_оп - радиус опасной зоны работы крана;

R_max - максимальный рабочий вылет стрелы крана;

L_max - длина (по горизонтали) наибольшего перемещаемого груза;

L_без - дополнительное расстояние для безопасной работы, устанав­ливаемое в соответствии с СНиП 12-03-2001, либо по табл.

Величина предельно возможного отлета груза - L_без

Высота возможного падения груза (предмета), м	Минимальное расстояние отлета, м
	перемещаемого краном груза в случае его падения	предметов в случае их падения со здания
до 70	10	7,0

R_оп = R_max + 0,5*L_max + L_без = 20,5 + 0,5*12,2 + 10 = 36,6 м.

Рис. 1. Определение рабочих зон при возведении зданий: а - монтаж­ной; б - работы башенного крана; в - работы стрелового крана; г - воз­можного перемещения груза; д - работы подъемника .

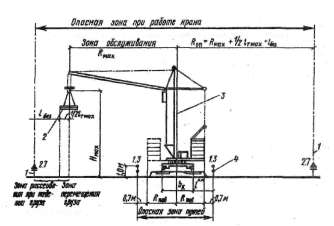

Рис. 2. Схема назначения и расчета зон башенного крана: 1 - знак по технике безопасности на границе опасной зоны (с обозначением его номе­ра по ГОСТ 12.4.026-76); 2 - груз; 3 - ось подкрановых путей; 4 - инвен­тарное ограждение подкрановых путей (с обозначением его номера по ГОСТу).

11.Указария по технике безопасности.

При выполнении всех видов работ обеспечить выполнение требований изложенных в СниП 12-03-01 «Безопасность труда в строительстве. Часть 1» и СниП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство». К работам допускаются лица не моложе 18 лет, прошедших мед. освидетельствование и признанными годными, прошедшие спец обучение профессии, инструктаж, стажировку и проверку знаний по охране труда, имеющие при себе квалификационное удостоверение, допущенные к работе приказом. Все рабочие должны быть обеспечены спец одеждой и средствами индивидуальной защиты (в соответствии с выполняемыми видами работ). В процессе работ не допускать совмещение работ по вертикали. Не допускать нахождение людей в пределах опасных зон, выставить сигнальные ограждения и знаки безопасности. Все лица, находящиеся на стройплощадке, обязаны носить защитные каски по ГОСТ 12.4.087-84. Запрещается пребывание людей на элементах конструкции во время их подъема и перемещения. Запрещается выполнять монтажные работы на высоте и в открытых местах при скорости ветра более 15 м/с, при гололеде, грозе или тумане. Во время перерыва в работе не допускается оставлять поднятые элементы конструкций на весу. Запрещается выполнять кладку со случайных средств подмащивания, а также стоя на стене. При кладке наружных стен здания на высоту более 1,3 м до поверхности земли необходимо применять предохранительный пояс, прикрепленный к конструкциям здания.

12. Допуски и отклонения, контроль качества.

Допуски и отклонения, а также контроль качества работ по устройству несущих и ограждающих конструкций выполнять в соответствии со СниП 3.03.01-87.

1. При приемке законченных монтажом конструкций колонн и плит перекрытия следует проверять соответствие конструкций рабочим чертежам с составлением акта на приемку ответственных конструкций. Отклонения законченных монтажом конструкций от проектного положения не должны превышать:

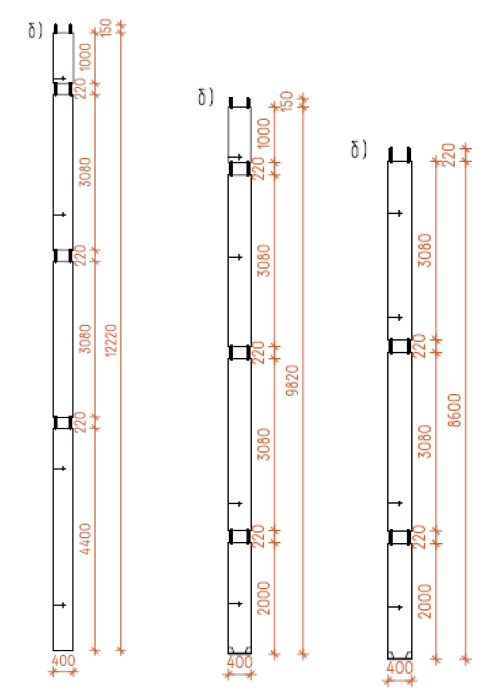

1. Отклонение от совмещения рисок геометрических осей в верхнем сечении колонн при длине колонн до 8 м – 15 мм.

2. Разность отметок верха колонн каждого яруса – 12 мм.

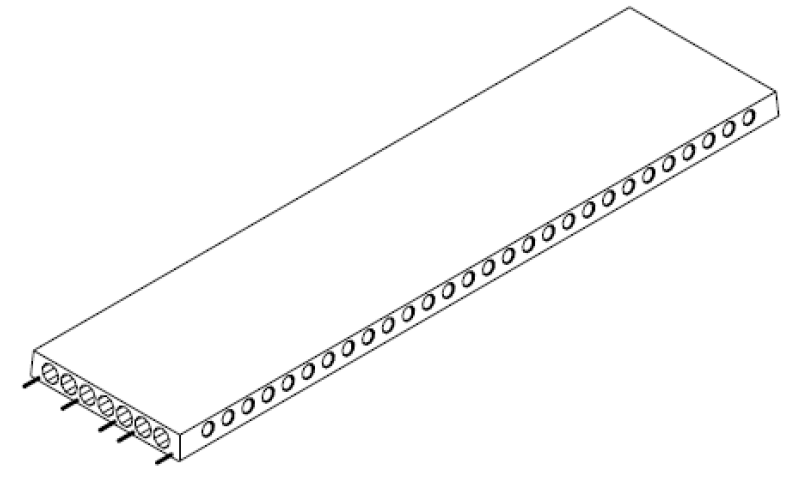

3. Разность отметок лицевых поверхностей двух смежных плит перекрытия в шве при длине плиты до 8 м – 10 мм.

1. При устройстве арматурных конструкций следует контролировать: отклонения в расстоянии между рядами арматуры (не более 10мм), толщину защитного слоя бетона.

3. При приемке законченных бетонных конструкций следует проверять соответствие конструкций рабочим чертежам, качество бетона по прочности, а в необходимых случаях по морозостойкости, качество применяемых в конструкции материалов, полуфабрикатов, изделий. Требования к законченным бетонным конструкциям:

   1. Отклонения горизонтальных плоскостей на всю длину выверяемого участка не более 20 мм.

   2. Отклонения линий плоскостей пересечения от вертикали на всю высоту конструкции для стен (диафрагм) не более 15мм.

Приемку законченных бетонных конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций.

Приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей. При приемке законченных работ необходимо проверить: правильность перевязки швов, их толщину и заполнение, а так же горизонтальность рядов и вертикальность углов кладки, геометрические размеры и положение конструкции, установку арматуры и закладных деталей. Отклонения в размерах и положении каменных конструкций от проектных не должны превышать:

• толщина конструкции ±15 мм;

• ширина проемов +15 мм;

• смещение вертикальных осей оконных проемов от вертикали 20 мм;

• толщина швов кладки горизонтальных –2 мм, +3 мм, вертикальных ±2мм;

• неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м - 10 мм.
