Министерство образования и науки РФ

ФГАОУ ВПО «Уральский Федеральный Университет имени первого Президента РФ Б. Н. Ельцина»

Кафедра СПиЭН

Пояснительная записка

к курсовому проекту

по дисциплине «Технология возведения зданий и сооружений»

«Возведение здания с несущим сборно-монолитным каркасом по серии Б.1.020.1-7»

Студент: Кибанов С.Н.

Группа: С-490202

Проверил: Романов В.Ю.

Екатеринбург, 2013

Содержание.

Исходные данные__________________________________________________3

Описание методов производства работ_______________________________7

Составление ведомости объёмов работ _______________________________17

Составление калькуляции трудовых затрат и машинного времени _______23

Составление ведомости потребных конструкций, изделий, материалов и полуфабрикатов __________________________________________________34

Выбор грузозахватных устройств и приспособлений ___________________35

Технический выбор монтажных кранов ______________________________37

Экономическое сравнение монтажных кранов. ________________________40

Продольная и поперечная привязка подкрановых путей ________________43

Расчет монтажной и опасной зоны работы крана ______________________52

Техника безопасности ____________________________________________59

Допуски и отклонения, контроль качества ____________________________60

Список используемой литературы __________________________________62

1.Исходные данные

Здание со сборно-монолитным каркасом по серии

Б.1.020.1-7

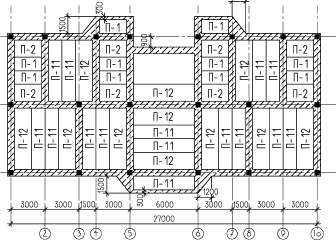

Рис.1.

Схема здания - № 2 (рис.1)

Количество этажей – 10 этажей.

Высота типового этажа – 3,3 м.

Разрезка колонн по высоте – 3 этажа.

Толщина несущих стен (диафрагм) – 0,18 м.

Расход арматуры - 50 кг на 1м³ стен.

Расход арматуры - 60 кг на 1 м³ ригелей и монолитных участков перекрытий.

Тип наружного ограждения - №4.

Емкость бадьи - 1,2 м³.

Ширину ригелей перекрытия принимать 600мм, кроме оговоренных. Толщина ригеля равна толщине плиты перекрытия.

Проемы в несущих и ненесущих стенах

Наименование проема	Параметры проема
	h - высота, мм	l - длина, мм
Дверные проемы
Д1	2100	1000
Оконные проемы
OK 1	1500	1500
OK 2	1500	1800
Балконные проемы
	Д hxl мм	OK hxlмм
Д2	2100х900	1500х700

Номенклатура применяемых сборных железобетонных элементов в зданиях

серии Б. 1.020.1-7

№ п/ п	Наименова­ние (марка) конструк­ции	Эскиз конст­рукции (№ рисунка)	Габаритные размеры (в проектном положе­нии), м			Масса, т	Примеча­ния
			длина	ши­рина	высо­та
1	2	3	4	5	6	7	8
Колонны
1	К2	рис. 76	0,4	0,4	12,20	4,62	колонна нижних этажей
2	К8	рис. 8г	0,4	0,4	6,52	2,43	колонна средних этажей
3	К10	рис. 96	0,4	0,4	8,60	3,26	колонна верхних этажей
Плиты
4	П 1	рис. 10	2,4	1,2	0,22	0,87
5	П 2		2,4	1,5	0,22	1,91
6	П11		5,4	1,2	0,22	1,90
7	П 12		5,4	1,5	0,22	2,53

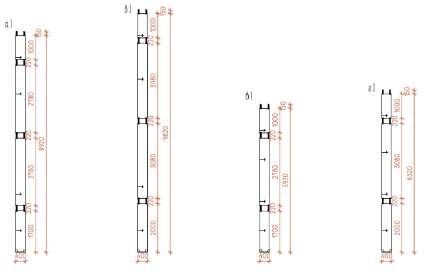

Рис. 2. Колонны нижних этажей

К2 - трехэтажной разрезки, при высоте этажа 3,3м;

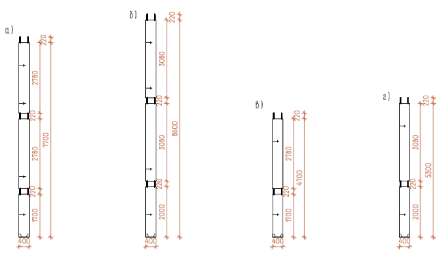

Рис. 3. Колонны средних этажей

К8 - двух­этажной разрезки, при высоте этажа 3,3м

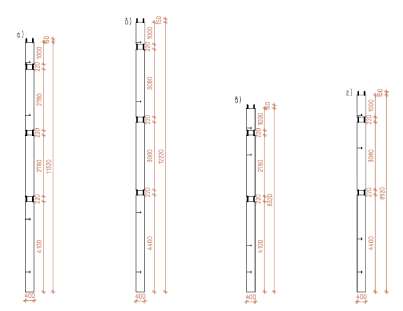

Рис. 4. Колонны верхних этажей

К10 - трехэтажной разрезки, при высоте этажа

3,3м;

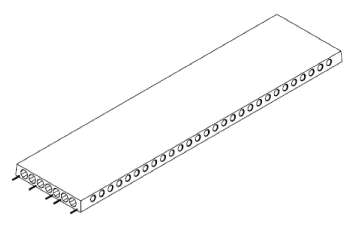

Рис. 5. Сборная железобетонная многопустотная плита перекрытия с выпусками арматуры, либо плита перекрытия безопалубочного формования. В пустотах плит на глубине 100мм выполнены бетонные шпонки.

2.Описание методов производства работ.

2.1. Здания со сборно-монолитным каркасом по серии

Б.1.020.1-7

Универсальная открытая архитектурно-строительная система зданий серии Б.1.020.1-7 представляет собой сборно-монолитный каркас с пло­скими перекрытиями.

В конструктивной системе зданий разделены функции несущих и ог­раждающих конструкций.

Основой системы является сборно-монолитный каркас с плоскими дисками перекрытий, образованными многопустотными плитами, см. рис. 1.

Опирание плит осуществлено на поперечные монолитные несущие ригели посредством бетонных шпонок, образованных в полостях плит у их торцов при бетонировании ригелей, см. рис. 2. Монолитные ригели не требуют предварительного напряжения их рабочей арматуры в построеч­ных условиях. Сборные многопустотные плиты по торцам могут иметь выпуски их рабочей арматуры, анкеруемые в монолитном бетоне ригелей. Диски перекрытий могут быть также образованы аналогичным образом из плит безопалубочного формования без выпусков их рабочей арматуры. Диски перекрытий являются плоскими с гладкими потолками.

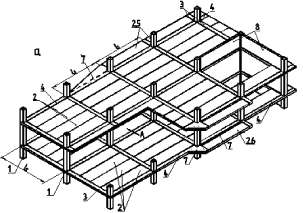

Рис. 1. Несущий каркас: 1 - сборные или монолитные железобетон­ные колонны, 2 - многопустотные плиты (типовые с выпусками или безо­палубочного формования), 3 - несущие монолитные ригели, 4 - связевые монолитные ригели, 5,6 - консоли для устройства эркеров и балконов, 7 -монолитные участки перекрытий, 8 - вертикальные диафрагмы жестко­сти.

Рис. 2. Сечение несущего ригеля перекрытия: б - с использование многопустотных железобетонных плит с выпусками арматуры; в - с ис­пользованием плит перекрытия безопалубочного формования; 2 - сборная железобетонная плита перекрытия; 3 - несущий монолитный железобе­тонный ригель со шпонками (в каждой пустоте плиты) глубиной 100мм.

Перед монтажом плит перекрытия выставляются поддерживающие леса, которые являются одновременно опалубкой монолитных ригелей.

Колонны, как правило, - на два (три) этажа, в уровне дисков перекры­тий выполнены со сквозными проемами, в пределах которых их рабочая арматура обнажена и возможен пропуск через них сквозной арматуры вза­имно-перекрестных монолитных ригелей.

Сопряжение колонн по высоте выполняется с помощью соединитель­ных шпилек, выполненных в нижней колонне, см. рис. 3. Стыки колонн бетонируются.

Рис. 3. Узел сопряжения колонн многоэтажной разрезки по высоте: 1 - колонны; 2 - продольная рабочая арматура; 3 - арматурные сварные сетки; 4 - анкерные стержни; 5 - торцовые стальные листы; 6 - угловые ниши у торцов колонн; 7 - соединительные шпильки; 8 – гайки.

Для устройства балконов и лоджий из дисков перекрытий могут быть выполнены консольные выпуски с требуемой тепловой изоляцией.

Ограждающие конструкции выполняют в виде наружных стен и по­этажно опертых перегородок, размещаемых в любом месте диска перекры­тия. Наружные стены, как правило, выполняют в виде кладки из различных штучных изделий (из ячеистого бетона, керамики и др.) поэтажно оперты­ми на диски перекрытий. Они могут быть однослойными и многослойны­ми, см. рис. 4. При этом колонны каркаса наружного ряда располагают в толще наружной стены.

Рис. 4. Узлы сопряжения поэтажно опертых наружных стен с дис­ками перекрытий: г - однослойных стен; д - трехслойных стен; 1 - сбор­ные многопустотные плиты перекрытия, 2 - крайний монолитный ригель, 3 - кладка из ячеистобетонных камней, 4 - облицовочный слой кладки, 5 -утеплитель, 6 - компенсационная прокладка (пенополистирол), 7 - рас­твор.

2.2. Возведение ненесущих поэтажно опертых стен

1. Многослойную кладку наружных стен (см. рис. 30-31) следует вести поэтажно (на трех ярусах) (см. рис. 28-29) -

• 1-ый ярус - h_{I яр} = 1,2 м.;

• 2-ой ярус - h_{II яр} = 1,0 м.;

• 3-й ярус - h_{III яр}:

h_{III яр}.⁼Н_эт.-2,2-δ_пер,

где: Н_эт. - высота этажа (см. исходные данные на проектирование), м;

2,2 - высота двух ярусов, м;

δ_пер - толщина перекрытия (см. исходные данные на проектирова­ние), м.

2. Кладка наружного отделочного слоя стены из лицевого кирпи­ ча на ярусе начинается первой, далее с отставанием в ярус идет устройство слоя утеплителя, после этого кладка блоков из газозолобетона.

3. Кладку кирпича производить аналогично кладке из блоков на обычном кладочном растворе марки М 100.

4. Связи устанавливать в процессе кладки кирпича, закладывать связи в швы кладки (наружную и внутреннюю части стены) следует на глубину не менее 6-8 см.

5.Устойчивость наружного слоя по высоте обеспечивается нали­чием гибких связей со слоем БГМ, опертым поэтажно.

6.Кладка не доводится до низа перекрытия вышележащего этажа на 20 мм.

7. Кладка из блоков состоит из следующих операций:

• подача блоков;

• разметка мест устройства стен и закрепление их на перекрытии;

• установка маячных блоков;

• замешивание клеевого раствора в растворном ящике;

• натягивание шнурки для обеспечения правильности укладки блоков и ря­дов;

• установка рейки;

• распиливание, в случае необходимости, блоков и подача их к месту рабо­ты;

• подача и расстилание раствора по блокам;

• заделка гибких связей;

• укладка блоков;

• применение уровней и отвесов для проверки правильности выложенного ряда кладки.

8. Последовательность работы при кладке внутреннего слоя сте­ ны из газозолоблоков с пазогребневым стыком:

8.1. На очищенную от грязи, пыли, жировых пятен поверхность перекрытия шпателем равномерно нанести цементный раствор, далее по шнурке с легким нажимом уложить первые маячные блоки, выверять маячные блоки по шнурке следует с особой тщательностью.

8.2. После установки маячных блоков уложить по уровню и шнур­ке первый ряд блоков на цементный раствор.

8.3.Готовую кладочную растворную смесь (клей) зубчатым шпате­лем, равномерно нанести только на горизонтальную поверхность, уже вы­ложенного первого ряда блоков. При размере зубьев в 4 мм, зубцы шпате­ля автоматически фиксируют нужную толщину слоя. При этом следует учитывать, что нанесенная на основание кладочная растворная смесь сохраняет свои клеящие свойства в течение 10 минут, поэтому слой клея следует наносить только для двух-трех блоков. Клей не должен подернуть­ся подсохшей пленкой. Проверку адгезионных (прилипаемость) свойств клея следует проводить следующим образом: пальцами надавить в испы­тываемую массу - если к пальцам ничего не прилипло, значит, клей схватился. В этом случае удалить весь клей, так как необходимой связки блоков не получиться.

8.4.На свеженанесенный слой растворной смеси, с легким нажи­мом уложить очередной блок. Растворная смесь наносится на поверхность блоков с таким расчетом, чтобы толщина слоя между блоками после ук­ладки не превышала 7 мм. Оптимальная толщина слоя укладки 2 - 3 мм.

Укладку гибких связей производить с шагом 600 мм, как по высоте, так и по ширине стены. Во время установки связей, образующиеся канавки заполнить клеевым составом.

Рис. 5. Организация рабочего места каменщика:

1- рабочая зона; 2- зоны складирования; 3- зона транспортирования

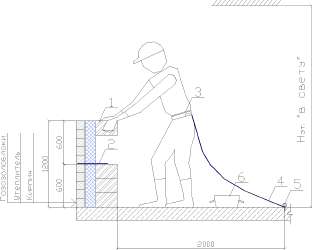

Рис. 6. Многослойная кладка на первом ярусе: 1 - укладываемый блок; 2 - гибкая связь с шагом 600 мм; 3 - монтажный пояс; 4- канат для монтажного пояса; 5 - крепления предохранительного пояса за анкер; 6 - тара для клеевого (кладочного) раствора.

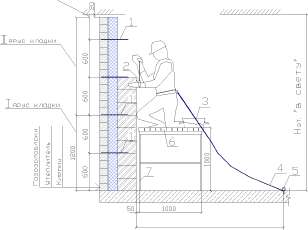

Рис. 7. Кладка БГМ на втором ярусе: 1 - гибкая связь с шагом 600 мм; 2 - отвес; 3 — тара для клеевого (кладочного) раствора; 4- канат для монтажного пояса (см. п. 6.2.); 5 - крепления предохранительного пояса за анкер; 6 - доски щита настила; 7 - козлы из труб типовых под­мостей

9. По контуру наружной стены в местах примыкания её к эле­ментам перекрытий (потолку) устанавливать металлические крепежные элементы в виде гнутых пластин из оцинкованной стали (КЭ-1) с шагом не менее 1200 мм. Одну часть уголка прикрепить к существующей конструк­ции, другую часть втопить в свежий раствор и закрепить к кладке

10. Крепежный элемент КЭ-1 (см. рис. 32) крепить к бетону - пис­толетными дюбелями ДГП 40 или анкерами (1 шт);
