4. Расчет дощато-клееной колонны
Предварительный подбор сечения колонны.
Предельная гибкость для колонн равна 120
При подборе размеров сечения колонн целесообразно задаваться гибкостью 100.
Тогда при = 100 и распорках, располагаемых по верху колонн,
;
;
Принимаем, что для изготовления колонн используются доски шириной 225мм и толщиной 40мм. После фрезерования (острожки) толщина досок составит 40-7=33мм. Ширина досок после острожки заготовочных блоков по пласти будет вк = 225-15 = 210мм. С учетом принятой толщины досок после острожки высота сечения колонн будет
hк = 12 33мм = 396 мм.
Определение нагрузок на колонну
Схема рамы приведена на рис. 3.
Определим действующие на колонну расчетные вертикальные и горизонтальные нагрузки.

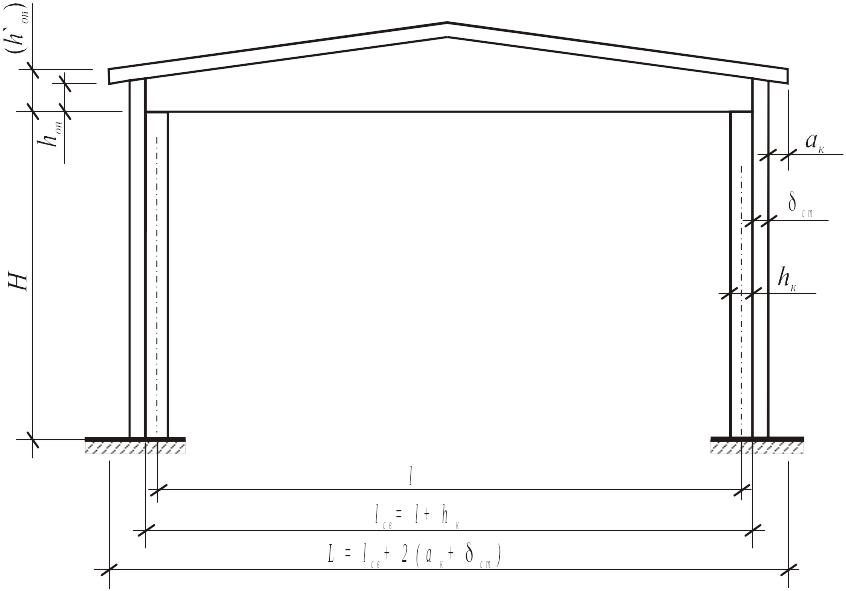

Рис. 3. Схематический разрез здания
Предварительно определим:
- расчетный пролет конструкции покрытия:
- полная ширина здания:
где lСВ – пролет здания в свету;
tст – толщина стенового ограждения;
ак – вылет карниза
Нагрузки на колонну:
- от ограждающих конструкций покрытия
где В – шаг колонн каркаса
- от веса ригеля (в нашем случае дощато-клееной балки)
- от снеговой нагрузки:
- от собственного веса колонны:
где - объемный вес древесины равный 5кН/м3
- от стеновых панелей:
Определим горизонтальные нагрузки, действующие на раму.
Продольное расчетное значение ветровой нагрузки на 1м2 поверхности
Wm = fm Wo C
где fm – коэффициент надежности по предельному значению ветровой нагрузки, определяется в зависимости от заданного среднего периода повторяемости Т
при Т = 50 лет fm = 1
Wо – характеристическое значение ветрового давления, определяется в зависимости от ветрового района по приложению Е 2; для г.Запорожье Wо = 460 Па
С – коэффициент, определяемый по формуле
С =Сaer Сh Сalt Сrel Сd
где Сaer – аэродинамический коэффициент, зависящий от конфигурации здания.
При расчете рамы учитываются только коэффициенты С для вертикальных стен, принимая их равными Сaer = 0,8 с наветренной стороны (активное давление) и Сaer для отсоса (пассивное давление) определяется в зависимости от длины и высоты здания в = 48м и h1 = 6,95м
и
Сh – коэффициент высоты сооружения, для IV типа местности (городские территории)
до
Z
5м,
при
Z
= 10
Сh = 0,278 при h = 6,95м.
Для упрощения расчетов ветровой нагрузки применяется Сh = 0,278 по всей высоте здания.
Сalt – коэффициент географической высоты = 1
Сrel – коэффициент рельефа = 1
Сdir – коэффициент направления = 1
Сd – коэффициент динамичности = 1
Эквивалентная линейная ветровая нагрузка для активного давления
для пассивного давления
Сосредоточенная нагрузка на уровне низа ригеля:
для активного давления
;
для пассивного давления:
;
где Се1,Се2 – определяется по схеме 2 приложения 4, в зависимости от уклона кровли
Се1 при = 5,7 уклон 1:10 (10%)
находим
по интерполяции
Се1 = -0,406
Се2 = -0,4
Тогда
(Знак минус показывает направление ветрового давления – от здания).
Расчетные схемы рамы, с приложением постоянной, снеговой и ветровой нагрузки показана на рис. 4
(Нумерация узлов и элементов рамы представлена на рис. 5а. Таблица усилий от загружений указана на рис. 5б.)
В соответствии с таблицей усилий (табл. 3) находим расчетное усилие в сечениях стойки в табличной форме.
Загружение 1. Постоянная нагрузка
Загружение 2. Снеговая нагрузка
Загружение 3. Ветровая нагрузка

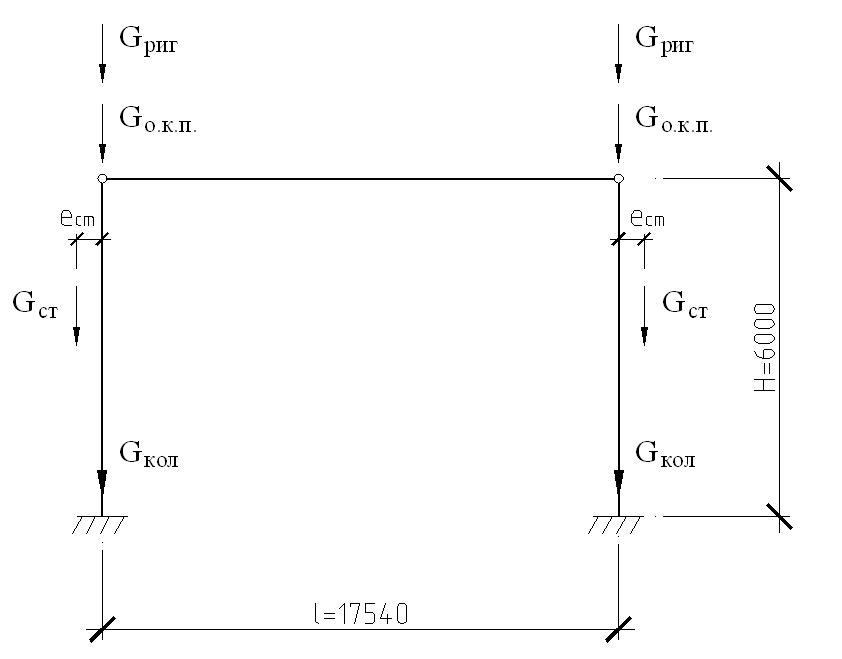

Рис. 4. Расчетные схемы рамы
где Gо.к.п = 35,22кН; Gриг = 11,96 кН; Gкол = 2,91 кН;
G = 14,43 кН; Sсн = 63 кН;
Wакт = 0,614кН/м; Wотс = 0,384кН/м;
Fакт = 0,314кН; Fотс = 0,6292кН
а)
б)
Рис. 5. Результаты расчета рамы

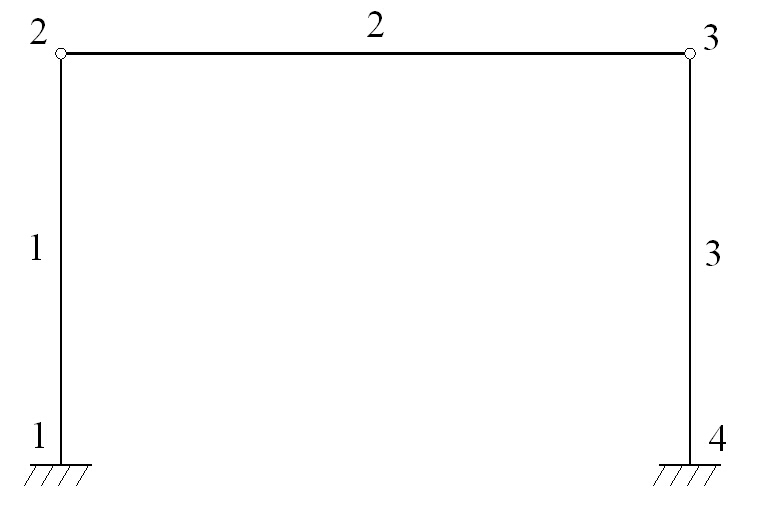

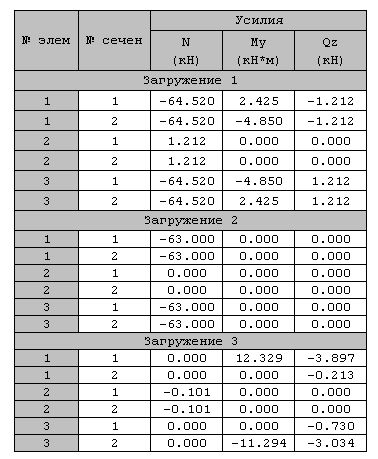

а) нумерация узлов и элементов рамы; б) таблица усилий в элементах рамы
Таблица 3
Расчетные усилия от действующих нагрузок
Сечение стойки |
Вид усилия |
Пост. нагрузка |
Снеговая нагрузка |
Ветровая нагрузка |
Расчетные усилия |
|
слева |
справа |
|||||
1 - 1 |
M |
2,425 |
0,000 |
12,326 |
0,000 |
14,757 |
N |
-64,52 |
-63,0 |
0,00 |
0,00 |
-127,52 |
|
Q |
-1,212 |
0,00 |
-3,897 |
-3,034 |
-5,109 |
|
1 - 2 |
M |
-4,85 |
0 |
0 |
0 |
-4,85 |
N |
-64,52 |
-63,0 |
0 |
0 |
-127,52 |
|
Q |
-1,212 |
0 |
-0,213 |
-0,73 |
-1,425 |
Таким образом, для расчета стойки расчетными являются:
М = 14,757 кНм
N = -127,52 кН
Qтах = -5,109 кН
