ЦЕЛЬ ЗАДАНИЯ

Задачей этой части курса черчения является изучение способов изображения и обозначения резьб и крепежных изделий, а также выполнение чертежей разъемных соединений деталей.

Составные части изделия содержат основные детали и вспомогательные, с помощью которых осуществляется крепление или соединение основных деталей.

Соединения могут быть разъемными и неразъемными. Разъемные соединения — это такие, которые могут быть разобраны без разрушения отдельных деталей (соединения болтом, шпилькой, шпонкой и т. п.).

Неразъемные соединения — это такие, в которых при разборке отдельные элементы разрушаются (клепаные, сварные, паяные).

РЕЗЬБА И РАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ

1. Виды резьбы и изображение ее на чертежах

В машиностроении, приборостроении и других отраслях промышленности широкое распространение получили разъемные соединения деталей машин, осуществляемые при помощи резьбы различных профилей (треугольного, трапецеидального, прямоугольного, полукруглого и др.).

Резьбу треугольного профиля нарезают обычно на деталях, предназначенных для скрепления, и поэтому ее называют крепежной резьбой. Резьбы иных профилей, по преимуществу трапецеидальные и прямоугольные, относятся к ходовым резьбам (резьба на валу для передвижения суппорта токарного станка, резьба на винте машинных тисков, домкратов и др.).

Винтовая резьба — это поверхность выступа, образованная при винтовом движении произвольного плоского контура на боковой поверхности цилиндра или конуса.

Различают резьбы по форме поверхности:

1) цилиндрическая резьба — образованная на поверхности цилиндра;

2) коническая резьба — образованная на поверхности конуса;

по характеру поверхности:

3) наружная резьба — образованная на наружной поверхности цилиндра или конуса;

4) внутренняя резьба — образованная на внутренней поверхности цилиндра или конуса;

по направлению резьбы:

5) правая резьба — образованная контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя;

6) левая резьба — образованная контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя;

по числу заходов (выступов и канавок):

7) однозаходная резьба — образованная одной винтовой ниткой;

8) многозаходная резьба — образованная двумя, тремя и т. д. винтовыми нитками.

Винтовая нитка — это выступ винтовой резьбы, образованный одним профилем.

Шаг резьбы — расстояние между соответствующими точками двух соседних витков, измеренное параллельно оси резьбы.

Ход резьбы — расстояние между соответствующими точками на поверхности винтовой нитки за один оборот контура, измеренное параллельно оси резьбы.

Число заходов резьбы — число ниток, образующих резьбу.

Каждый вид резьбы характеризуется наружным, внутренним и средним диаметрами, углом и высотой профиля.

На чертежах резьбы принято изображать и обозначать условно, согласно ГОСТ 2.311—68 (СТ СЭВ 284—76). Характер условного изображения одинаков для всех видов стандартизованных резьб.

В соответствии со стандартом «Изображение резьбы», который устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства, резьбу изображают:

а) на стержне — сплошными основными линиями по наружному диаметру и сплошными тонкими линиями — по внутреннему.

а б

Рис.1

На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы (рис. 1). На видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис. 1).

б) в отверстии — сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями — по наружному диаметру (рис. 1). Резьба, показываемая как невидимая, должна изображаться штриховыми линиями единой толщины по наружному и по внутреннему диаметрам (рис. 2).

Рис.2

Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной линией, перпендикулярной к оси резьбы, и штриховой, если резьба изображена как невидимая.

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии.

Резьба метрическая. Метрическая резьба стандартизована СТ СЭВ 180—75 и СТ СЭВ 182—75 и подразделяется на резьбы с крупным шагом и резьбы с мелким шагом. Номинальные значения внешнего, внутреннего и среднего диаметров должны соответствовать ГОСТ 24705-81.

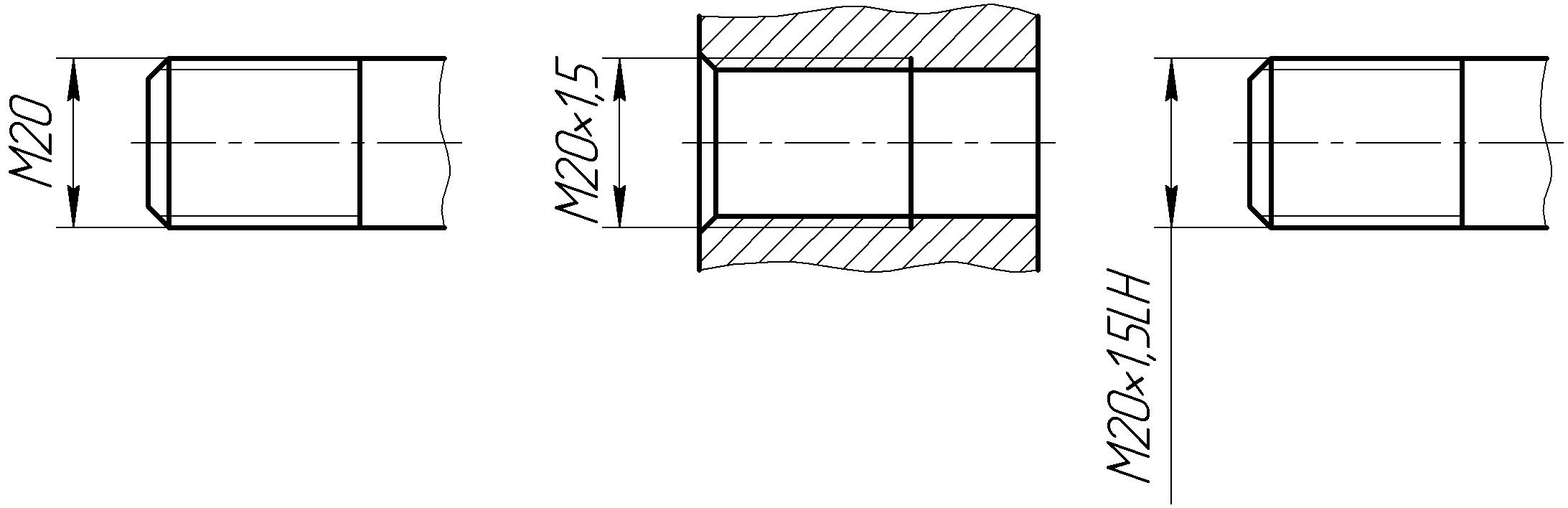

Метрические резьбы с крупным шагом обозначают буквой «М» и наружным диаметром (рис. 3а).

Метрические резьбы с мелким шагом обозначают буквой «М», наружным диаметром и значением шага (рис. 3б).

Для левой резьбы после обозначения ставят буквы LH (например, М20×1,5 LH (рис. 3в).

а б в

Рис.3

Таблица 1. Размеры метрических резьб ГОСТ 8724-81

Диаметры резьбы (d), мм			Шаги р, мм
Ряд 1	Ряд 2	Ряд 3	крупный	мелкие
6	-	-	1	0,75; 0,5
8	-	-	1,25	1; 0,75; 0,5
10	-	-	1,5	1,25; 1; 0,75; 0,5
12	-	-	1,75	1,5; 1,25; 1; 0,75; 0,5
-	14	-	2	1,5; 1,25; 1; 0,75; 0,5
16	-	-	2	1,5; 1; 0,75; 0,5
20	22	-	2,5	2; 1,5; 1; 0,75; 0,5
24	-	-	2,5	2; 1,5; 1; 0,75
-	27	-	3	2; 1,5; 1; 0,75
30	-	-	3,5	2; 1,5; 1; 0,75
-	33	-	3,5	2; 1,5
36	39	-	4	3; 2; 1,5; 1
42	45	-	4,5	3; 2; 1,5; 1
48	52	-	5	3; 2; 1,5; 1
56	-	-	5,5	4; 3; 2; 1
64	68	-	6	4; 3; 2; 1,5; 1

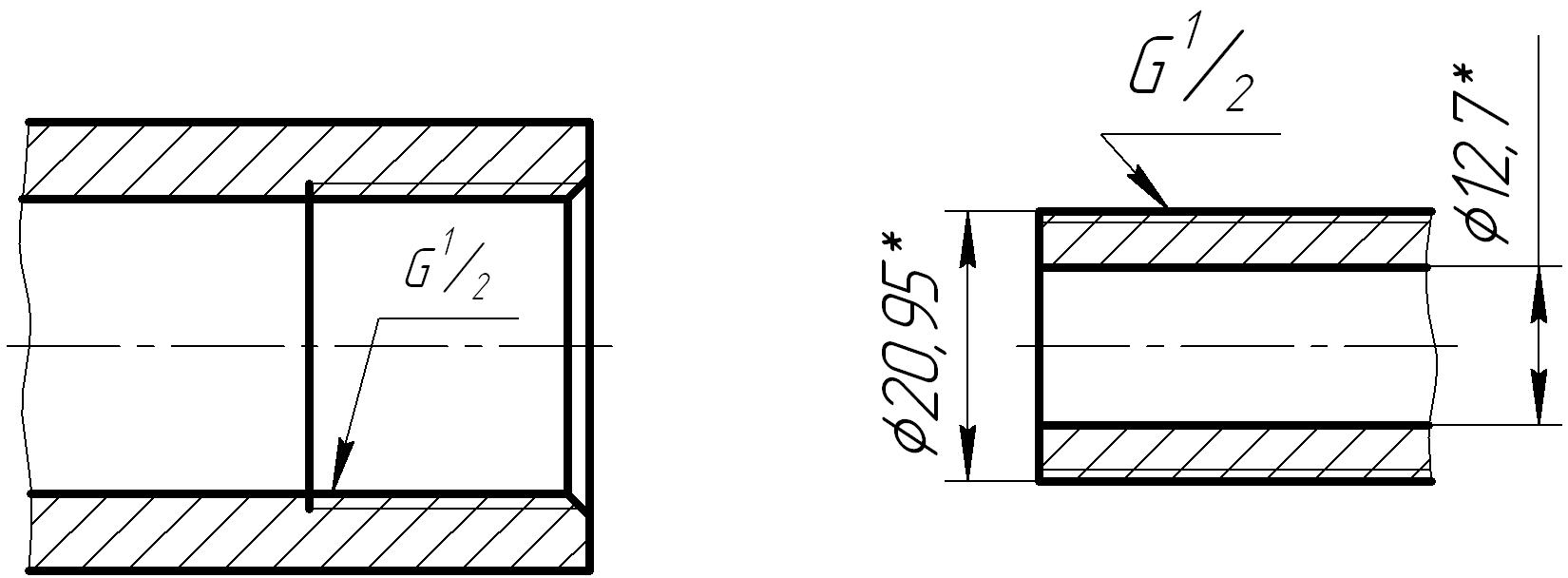

Резьба трубная. Трубная цилиндрическая резьба (ГОСТ 6357-81) применяется для соединения труб, арматуры, трубопроводов и других тонкостенных деталей (пробки, заглушки и др.). Номинальный диаметр трубной резьбы условно отнесен к внутреннему диаметру трубы. Обозначают ее условно буквой G и числом в дюймах, что примерно равно внутреннему диаметру трубы, снаружи которой нарезана резьба. Например, G1/2 означает, что этот размер условно относится к внутреннему диаметру этой трубы, т.е. к полезному диаметру трубы, внутренность которой предназначена для протекания воды, воздуха, газа. Примеры обозначения внутренней и наружной трубной резьбы показаны соответственно на рис. 4 а и б.

а б

Рис. 4

Резьба трапецеидальная. Эта резьба (ГОСТ 9484-81) служит для передачи движения (в ходовых винтах станков, винтах суппортов, штурвальных винтах, грузовых винтах и т. п.).

В обозначении однозаходной трапецеидальной резьбы наносятся буквы Tr, наружный диаметр d и шаг р, например: Тr 50 12, см. (рис. 5).

Рис.5

Резьба упорная. Упорная резьба применяется в механизмах с большим осевым усилием (в винтовых прессах, в домкратах, в нажимных винтах прокатных станов и т. д.).

Условное обозначение резьбы S80×20(p5)-7h, где 80 – номинальный диаметр; 20 – ход; 5 – шаг (в четырехходовой резьбы); 7h – поле допуска на стержне.
