4.1.5. Определяем количество заземлителей с учетом коэффициента использования заземлителя

(табл. 2.2.)

Значения коэффициента

№ п/п

№ п/п

Четырехугольный заземляющий контур

Расположение заземлителей в линию

1

4

0,85

1

2

0,94

2

6

0,80

1

3

0,91

3

10

0,76

3

5

0,86

4

20

0,71

4

10

0,81

5

40

0,67

5

15

0,78

6

60

0,65

6

20

0,77

7

100

0,62

4.1.6. Определяем расстояние между заземлителями

4.1.7. Определяем длину горизонтального изолированного провода для заземлителей, расположенных по четырехугольному контуру

4.1.8. Определяем общее сопротивление заземляющего устройства

4.1.9. Составляем монтажную схему заземляющего устройства (онаможет иметь вид линии, буквы Г и П - при малом количестве заземли­телей и замкнутого контура - при большом количестве заземлителей).

Рис. 2.2. Монтажная схема заземляющего устройства:

1- производственное помещение; 2 - электроустановки; 3 - магистральная шина; 4 - проводники; 5 - соединительная полоса; 6 - заземлители

4.1.10. Составляем паспорт заземляющего устройства

Паспорт заземляющего устройства

Вид грунта глина

Вид заземлителя

Диаметр заземлителя D, м 0,37

Количество заземлителей (скважин вертикальных изолированных проводов), шт.

Расстояние между заземлителями, а, м 3,8

Диаметр скважин, Dc, м

Глубина скважины Ron+ , м 2,08

Глубина канавки h, м 0,47

Ширина канавки bк, м

Длина канавки (горизонтального изолированного провода), м

Высота вертикального изолированного провода, м

Минимальное сечение изолированных проводов:

медных, м2

алюминиевых, м2

5. Расчет заземляющего устройства, выполняемого из горизонтальных заземлителей

Горизонтальные заземлители могут выполняться из полос шириной b=0,02-0,04 м толщиной 0,004-0,005 м и круглых стержней диаметром dc=0,01-0,015 м.

По исполнению они могут быть контурными, устанавливаемыми по периметру или внутри производственного помещения, и выносными, устанавливаемыми на некотором расстоянии от производственного объ­екта.

Типовая схема такого заземляющего устройства показана на рис. 5.1.

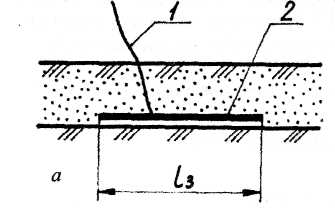

Рис. 5.1. Типовая схема заземляющего устройства, выполняемого из горизонтальных

заземлителей: а - продольное; б - поперечное сечение заземляющего устройства;

1 - проводник; 2 - заземлитель; 3 – траншея

5.1. Методика расчета

5.1.1. Исходные данные для расчета

Вид электросети

Напряжение в сети

Климатическая зона II

Вид грунта супесь

Вид заземлителя:

полоса шириной b, м 0,025

стержень диаметром dc, м 0,0016

Тип помещения - деревообрабатывающий цех:

длина цеха l', м 55

ширина цеха а', м 15

5.1.2. Определяем сопротивление одиночного горизонтального за­землителя по упрощенной формуле

где - расчетное удельное сопротивление фунта, определяемое по формуле

где р- удельное сопротивление грунта (табл. 2.1); - повышающий коэффициент (см п. 2.1.9);

- длина заземлителя.

Приравняв = и разрешив формулу (5.1) относительно пара­метра , получим

5.1.3. Определяем сопротивление заземлителей по развернутой формуле: для полосовых заземлителей

где h - глубина заложения заземлителей, м;

b - ширина полосового заземлителя, м;

При устройстве контурного заземляющего устройства одиночный горизонтальный заземлитель (полосу или стержень) укладывают на дно траншеи (рис. 5.1) и в зависимости от размеров производственного по­мещения и параметра 13укладка заземлителя в плане может быть или в

линию - с одной стороны помещения, или в виде буквы Г - с двух сто­рон помещения, или в виде буквы П - с трех сторон помещения, или в виде четырехугольного замкнутого контура (рис. 2.2). В случае, если

(5.6)

применяем заземляющую сетку с параллельно расположенными заземлителями и определяем количество этих заземлителей:

- коэффициент экранизации горизонтальных заземлителей (табл. 5.1). Рекомендуемые размеры ее сетки 5x5 м, 6x6 м, 10x10 м (рис. 5.2) [6, 9].
