Значения коэффициента

Заземлители, расположенные по четырехугольному контуру								Заземлители, расположенные в линию
	4	6	10	20	40	60	100		2	3	5	10	15	20
	0,45	0,40	0,34	0,27	0,21	0,20	0,19		0,77	0,74	0,67	0,62	0,42	0,31

2.1.11. Определяем общее сопротивление заземляющего устройства

2.1.12. Составляем монтажную схему заземляющего устройства. Взависимости от вида в плане производственного помещения (объекта) иего размеров форма заземляющего контура может иметь вид линии (прималом количестве заземлителей), букв Г и П и прямоугольника (прибольшом количестве заземлителей) (рис. 2.2).

Рис. 2.2. Монтажная схема заземляющего устройства:

1 - производственное помещение; 2 - электроустановки; 3 - магистральная шина; 4 - проводники; 5 - соединительная полоса; 6 - заземлители

2.1.13. Составляем паспорт заземляющего устройства

Паспорт заземляющего устройства

1. Вид грунта суглинок

2. Вид заземлителя

3. Диаметр заземлителя, м 0,035

4. Высота заземлителя, м 2,9

5. Количество заземлителей, шт. 21

6. Расстояние между заземлителями, м 2,9

7. Допустимое сопротивление заземляющего устройства, Ом 4

8. Глубина траншей, м 0,7

9. Ширина траншей, м 0,5

10. Длина соединительной полосы, м

11. Ширина соединительной полосы, м 0,04

12. Толщина соединительной полосы, м 0,04

3. Расчет заземляющего устройства, выполняемого из труб

Недостатками заземляющего устройства, выполняемого из верти­кальных заземлителей (рис. 2.1, 2.2), являются:

• значительные размеры траншеи;

• значительная высота заземлителей;

• трудоемкость заложения их в дно траншеи;

• наличие на поверхности земли с боковых сторон заземляющего устройства опасных для жизни человека шаговых напряжений.

Последнее обстоятельство объясняется следующим образом. При пробое тока на корпус заземленной с помощью вертикального заземли­теля электроустановки ток растекается в земле относительно оси зазем­лителя по радиусам цилиндров, а с торцов - по радиусам полушаров (рис. 3.1), образуя в земле опасные и безопасные для жизни человека зоны растекания тока в виде усеченных на поверхности земли внутрен­него сплошного и наружного пустотелого цилиндров диаметрами и , закругленных с нижнего конца полушарами ра­диусов [4-8] и , а на поверхности земли - опасные и безопасные поля растекания тока в виде кругов диаметрами:

Рис. 3.1-. Формы зон и полей

растекания электрического тока

в земле через вертикальный

заземлитель

Устранить недостатки заземляющего устройства, выполняемого из вертикальных заземлителей, можно следующими путями:

• уменьшить высоту заземлителей;

• увеличить их диаметр, образуя трубы;

• закладывать эти трубы в скважины, формируемые самоходными отечественными буровыми машинами на базе колесных и гусе­ничных тракторов и автомашин;

• заменить горизонтальную соединительную полосу (рис. 2.1) наизолированный провод;

• под этот провод формировать канавку за один проход клыком землеройной машины (например, рыхлителем или корчевателем);

• трубы-заземлители присоединить к горизонтальному изолированному проводу с помощью вертикальных изолированных проводов(рис. 3.2).

а) б)

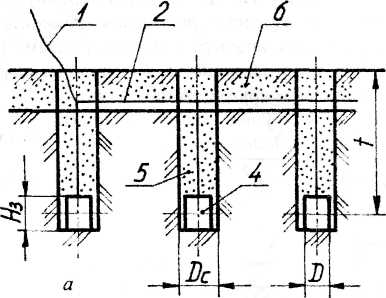

Рис. 3.2. Схема заземляющего устройства, выполняемого из труб: а - продольное, б - поперечное сечение заземляющего устройства: 1 - проводник; 2 - горизонтальный изолированный провод; 3 - вертикальный изолиро­ванный провод; 4 - труба-заземлитель; 5 - скважина; 6 - канавка

Уменьшение высоты заземлителей и увеличение их диаметра можно произвести исходя из условия сохранения площади контакта с грунтом наружной поверхности типового трубчатого заземлителя [6,8].

Замена горизонтальной соединительной полосы (рис. 2.1) на гори­зонтальный изолированный провод, а также подвеска труб-заземлителей к этому проводу на вертикальных изолированных проводах (рис. 3.2) исключает образование шаговых напряжений над заземляющим устрой­ством.

Достоинствами заземляющего устройства, показанного на рис. 3.2., являются:

- незначительная глубина скважин, равная h + Н₃; • отсутствие опасных для жизни человека шаговых напряжений над заземляющим устройством, исключающим проведение работ по асфальтированию или покрытию щебенкой периметра производ­ственного помещения над этим устройством.

Недостаток этой конструкции - пустотелость труб-заземлителей, вы­зывающая коррозию снаружи и изнутри трубы, скорость которой со­ставляет 0,0025 м за 10 лет [6, 9], что сокращает срок их службы.

Исключить этот недостаток можно присоединением к торцам трубы-заземлителя дна и крышки (рис. 3.3), исключающим возможность попа­дания в трубу грунта и грунтовых вод [6, 10].

Схема заземляющего устройства, выполняемого из этих заземлите­лей, аналогична схеме, показанной на рис. 3.2.

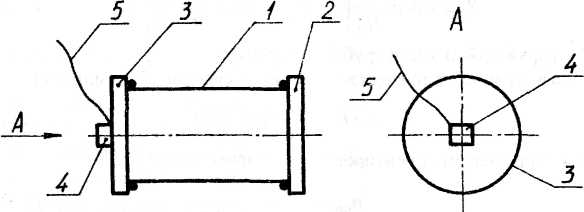

Рис. 3.3. Труба-заземлитель: 1 - цилиндр; 2 - дно; 3 - крышка; 4 - болт; 5 - вертикальный изолированный провод
