4.3.6. Розрахунок зубчатих коліс на міцність
На міцність деталі роздавальних коробок розраховують так само, як і основних коробок передач. (див. розділ 3 «Коробка передач» п. 3.4.5). Відмінність тут полягає лише у визначенні розрахункових навантажень і у виборі допустимих напружень у деталях роздавальної коробки. Розрахункові значення крутних моментів визначають за формулами (4.3.3), (4.3.4), (4.3.5).
Деталі роздавальної коробки працюють більший час під навантаженням, ніж такі самі деталі основної коробки. Тому допустимі напруження під час їх роботи потрібно приймати менші (приблизно на 20 %). Тому роздавальні коробки доцільно розраховувати на статичну міцність за моментом, обумовленим зчіпною вагою кожної з ведучих осей, задаючи коефіцієнт зчеплення = 0,7 (4.3.2).
4.3.7. Розрахунок валів
Цей розрахунок виконують аналогічно до розрахунку валів коробки передач. Попередньо діаметри ведучого та веденого валів можна визначаються за графіком рис. 4.3.4, при цьому треба враховувати крім крутного моменту, що передається ще і згінний момент та показники жорсткості (сумарний прогин та кут закрутки). Вибираючи діаметри валів у зонах опор, враховують умови уніфікації підшипників та приводних фланців. Параметри валів деяких роздавальних коробок наведені в таблиці 4.3.3.
а – ведучий б – ведений

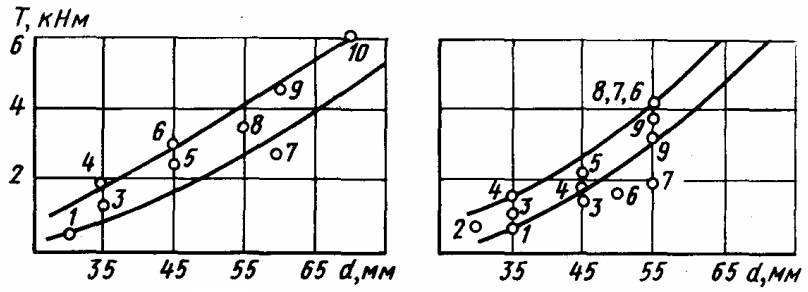

Рис. 4.3.4. Залежність більшого на опорах діаметра вала від максимального переданого моменту двигуна 2 – УАЗ-452; 4 – ГАЗ-66; 6 – ЗиЛ-131; 7 – УРАЛ-375; 8 – МАЗ-509; 9 – КрАЗ-214
Таблиця 4.3.3
Основні розміри і співвідношення для валів роздавальних коробок
Автомобіль |
Діаметр вала на, мм |
Відстань між опорами l, мм |
Теmax, Нм |
dmax/l |
dmax/a |
||
передній опорі |
задній опорі |
найбільший |
|||||
УАЗ-469 первинний проміжний вторинний |
30 30 35 |
30 30 35 |
40 36 58 |
127 116 120 |
380/420
-/650 |
0,31 0,31 0,46 |
0,37 0,32 0,50 |
УАЗ-452 первинний проміжний вторинний до переднього моста вторинний до заднього моста |
- 25
30
35 |
- 30
30
30 |
35 44
38
30 |
- 98
108
60 |
680/760
-/680
-/750 |
- 0,45
0,36
0,50 |
- 0,41
0,35
0,28 |
ГАЗ-66 первинний проміжний вторинний до переднього моста вторинний до заднього моста |
35 35
35
45 |
25 35
35
40 |
40 45
42
40 |
118 146
148
75 |
1820/1640
-/1470
-/1660 |
0,34 0,31
0,28
0,53 |
0,35 0,40
0,37
0,35 |
ЗиЛ-131 первинний вторинний до переднього моста вторинний до заднього візка |
45
45
55 |
35
50
50 |
60
50
50 |
128
202
74 |
2960/2780
-/1570
-/4040 |
0,47
0,25
0,67 |
0,34
0,28
0,28 |
Деформацію валів роздавальної коробки передач, параметрами оцінки якої є прогин валів та кути перекосу їх поперечних перерізів в площинах розміщення зубчастих коліс визначають аналогічно як і для основної коробки передач (див. розділ «Коробка передач», п. 3.4.6).
Вали роздавальних коробок виконують зі сталі марок 40Х, 40ХНМА, 30ХГТ із термообробкою HRC 40...50, а зубчасті колеса 40Х, 18ХГТ, 30ХГТ, 15ХГНТА із термообробкою HRC 50...60 на поверхні зубців.
