Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
«Томский политехнический университет»
Электротехнический институт
Релейная защита отчет
по лабораторной работе № 2
Максимальная токовая направленная защита кольцевой сети»
Выполнил |
Кулеш И.Ю. |
студент гр. |
5А0В |
Содержание
Цель работы
Описание сетевого участка и его режимов работы
Схема защиты и принцип ее работы
Расчет параметров защиты
Исследование поведения защиты в аварийных режимах
Выводы
1.Цель работы |
Изучить максимальную токовую направленную защиту кольцевой сети |
2. Описание сетевого участка и его режимов работы

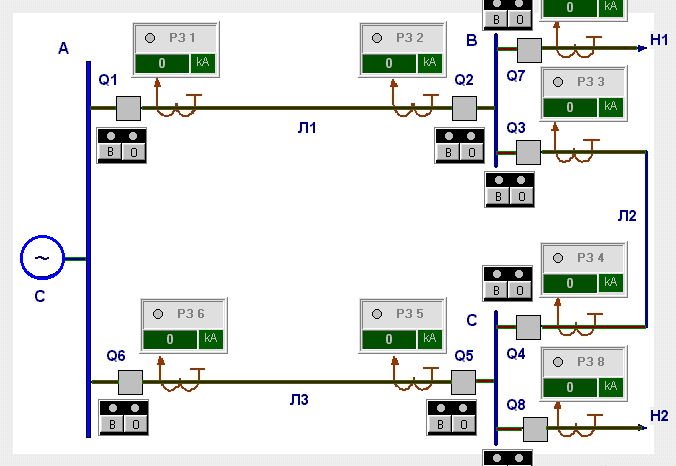

Рис.1. Схема сетевого участка
Для обеспечения селективности действия максимальных токовых защит в кольцевых сетях с односторонним и радиальных сетях с двухсторонним питанием пусковой орган защиты выполняется в виде двух реле - реле тока и реле направления мощности, контакты которых соединены последовательно. Реле направления мощности замыкает свой контакт при положительном направлении тока. Условились за положительное направление тока считать направление тока от шин в линию. |
Параметры сети:
N варианта |
UНОМ, кВ |
XC, Ом |
L1, км
|
L2, км
|
L3, км |
I H1, А |
t Н1, сек |
I H2, А |
t Н2, сек
|
1 |
6,3 |
2,5 |
15 |
10 |
12 |
0,04 |
1,0 |
0,03 |
1,0 |
UНОМ - номинальное напряжение, кВ; XC - сопротивление системы, Ом; L1 - длина первой линии, км; L2 - длина второй линии, км; L3 - длина третьей линии, км; IH1 - ток первой нагрузки, А; IH2 - ток второй нагрузки, А; tН1 - время срабатывания защиты первой нагрузки, сек; tН2 - время срабатывания защиты второй нагрузки, сек;
|
Результаты замера максимальных рабочих токов линий
Максимальные значения рабочих токов для защит, кА
|
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0,070 |
-0,070 |
-0,040 |
0,040 |
-0,070 |
0,070 |
0,040 |
0,030 |
