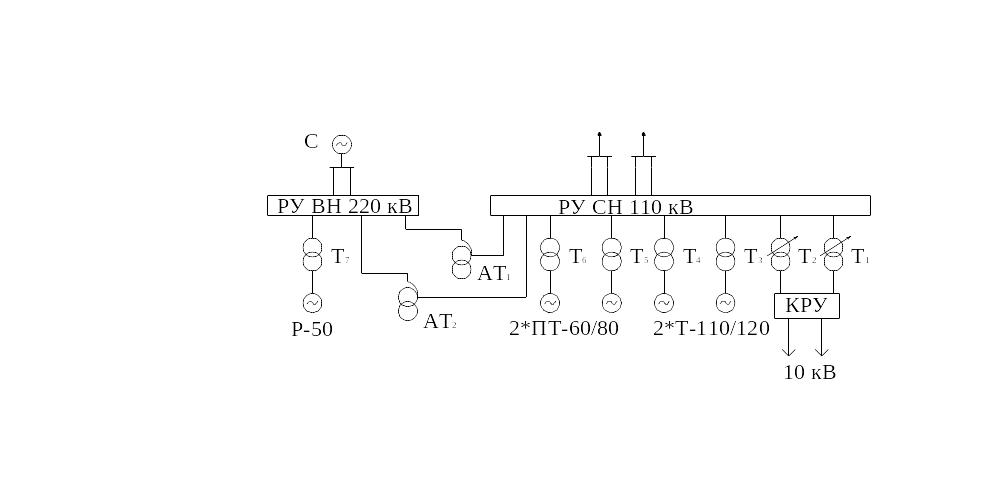

1 Вариант структурной схемы:
Рис.4 Структурная схема ТЭЦ( 1 вариант).
2 Вариант структурной схемы:
Рис.5 Структурная схема ТЭЦ( 2 вариант).
3 Вариант структурной схемы:
Рис.6 Структурная схема ТЭЦ( 3 вариант).
1.1.1 Выбор генераторов:
Для выработки
электроэнергии на ТЭЦ используют
синхронные турбогенераторы трехфазного
переменного тока. Номинальная мощность
турбогенераторов
выбирается
в соответствии с номинальной мощностью
турбин
,
исходя из условия (1):
(1)
На проектируемой ТЭЦ установлено 6 турбин:
турбина 2 x Т-110/120 – теплофикационная, предназначена для городских ТЭЦ без промышленных потребителей, отбор пара идет на снабжение коммунально-бытовой нагрузки;
турбина 2 х ПТ-60/80 – с двумя теплофикационными отборами пара с промышленными и с отопительными, предназначены для промышленных ТЭЦ .
турбина Р-50 – противодавленческая.
Для турбин Т-110/120 выбираем генераторы типа ТВФ-120-2.
Для турбин ПТ-60/80 и Р-50 выбираем генераторы типа ТВФ-63-2У3.
Основные данные выбранных генераторов занесены в таблицу 1.
Таблица 1. Основные параметры генераторов.
Тип генератора |
Sном., МВА |
сosφном |
Iном., кА |
Uном., кВ |
ном. частота вращения, об/мин |
|
ТВФ-120-2У3 |
125 |
0,8 |
6,87 |
10,5 |
3000 |
0,192 |
ТВФ-63-2У3 |
78,75 |
0,8 |
4,33 |
10,5 |
3000 |
0,153 |
ТВФ - это турбогенератор с водородным форсированным охлаждением. В таких генераторах статор имеет косвенное водородное охлаждение, а ротор - непосредственное водородное, когда водород подается внутрь полых проводников со стороны торцевой части ротора.
Переводим графики нагрузок в МВт:

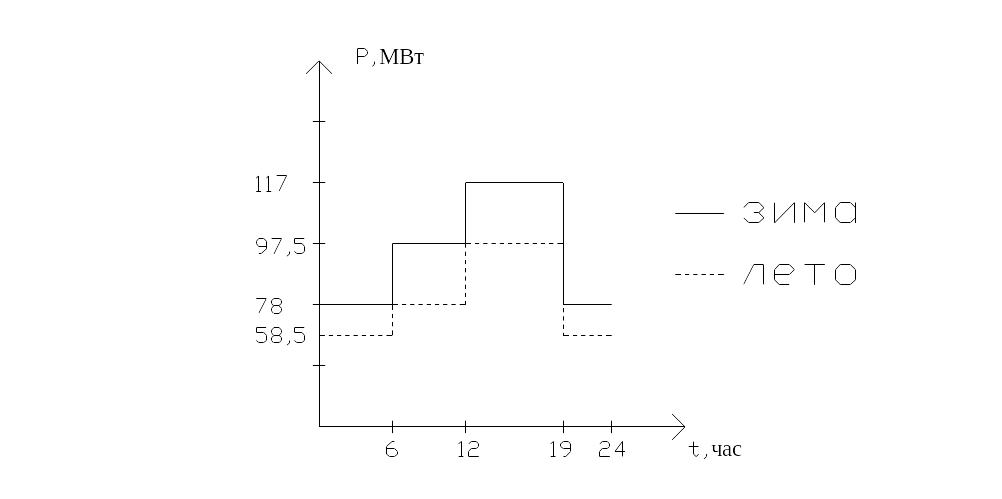

Рис. 1а Суточный график выработки Рис. 2а Суточный график потребле-
активной мощности генераторами ния активной мощности по сети
ТЭЦ. 110 кВ.
Рис. 3а Суточный график потребления активной мощности по сети 10 кВ.
Определим долю выработки электроэнергии каждым генератором ТЭЦ:

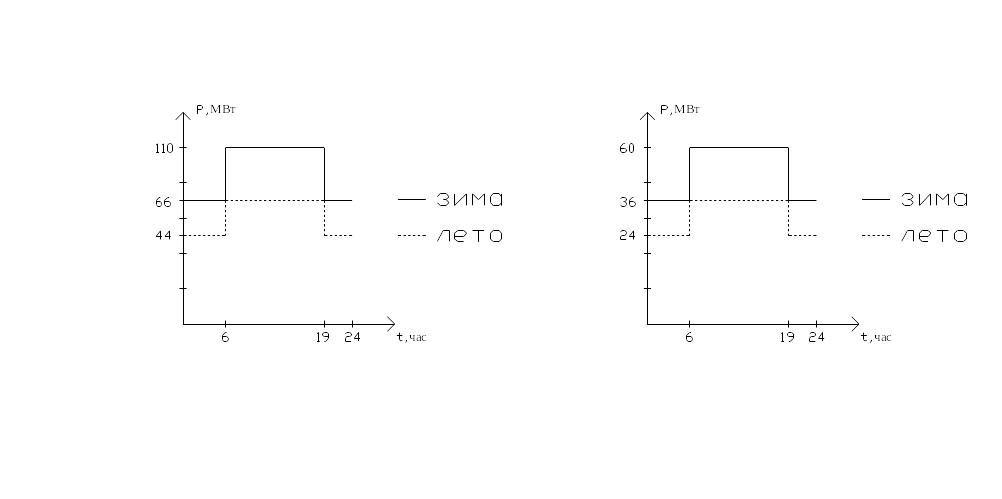

Рис. 7 Суточный график выработки Рис. 8 Суточный график выработки
активной мощности турбиной активной мощности турбиной
Т-110/120 ПТ-60/80

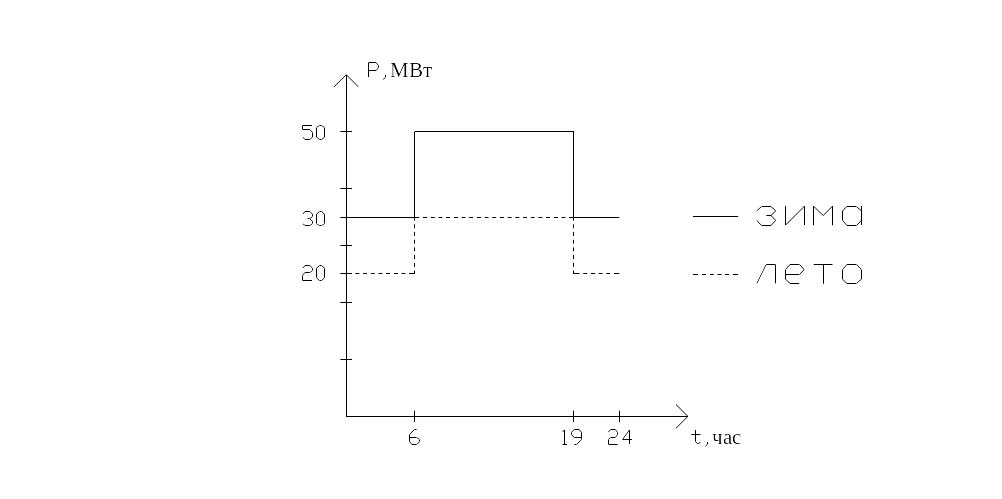

Рис. 9 Суточный график выработки активной мощности турбиной Р-50
1.2. Выбор трансформаторов и автотрансформаторов
1.2.1. Выбор трансформаторов:
1.2.1.1) Выбор трансформаторов для схемы 1:
,
(2)
Для
:
Выбираем трансформаторы марки: ТДН-80000/110
Для
:
Выбираем трансформаторы марки: ТДЦ-80000/110
Для
:
Выбираем трансформатор марки: ТД-80000/220
1.2.1.2)Выбор трансформаторов для схемы 2:
Трансформаторы связи выбираются по 4 расчетным режимам:
1.2.1.2.1. Нормальный режим зимой:
1.2.1.2.2. Нормальный режим летом:
1.2.1.2.3. Авария в системе летом:
1.2.1.2.4. Отключение одного генератора зимой от ГРУ:
По максимальной
мощности
аварии в системе летом выбираем
трансформатор типа: ТДЦН-125000/110
Для :
Выбираем трансформаторы марки: ТДЦ-80000/110
Для :
Выбираем трансформатор марки: ТД-80000/220
1.2.1.3) Выбор трансформаторов для схемы 3:
Для
:
Выбираем трансформаторы марки: ТДН-80000/110
Для
:
Выбираем трансформаторы марки: ТДЦ-125000/110
Для
:
Выбираем трансформаторы марки: ТДЦ-80000/110
Для
:
Выбираем трансформатор марки: ТД-80000/220
1.2.2. Выбор автотрансформаторов для схемы 1:
(3)
1) Нормальный режим зимой:
2) Нормальный режим летом:
3) Авария в системе летом:
4) Отключение одного генератора зимой от СН:
По максимальному перетоку аварии в системе летом выбираем автотрансформатор типа: АТДЦТН-125000/220/110
Т.к. количество блоков на СН у нас одинаковое, то для схемы 2 и 3 выбираем автотрансформаторы той же марки.
Основные параметры трансформаторов приведены в таблице 2.
Таблица 2. Основные параметры трансформаторов.
Тип трансформатора |
Sном., МВ А |
напряжения обм., кВ |
Потери, кВт |
|
Iхх , % |
|||||
ВН |
СН |
НН |
Рхх |
Рк |
ВН-СН |
ВН-НН |
СН-НН |
|||
ТДЦ- 80000/110 |
80 |
121 |
- |
10,5 |
85 |
310 |
- |
11 |
- |
0,6 |
ТДН -80000/110 |
80 |
115 |
- |
10,5 |
58 |
310 |
- |
10,5 |
- |
0,45 |
ТДЦ -125000/110 |
125 |
121 |
- |
10,5 |
120 |
400 |
- |
10,5 |
- |
0,55 |
ТДЦН -125000/110 |
125 |
115 |
- |
10,5 |
105 |
400 |
- |
11 |
30 |
0,55 |
АТДЦТН-125000/220/110 |
125 |
230 |
121 |
38,5 |
65 |
315 |
11 |
45 |
28 |
0,4 |
ТД -80000/220 |
80 |
242 |
- |
10,5 |
79 |
315 |
- |
11 |
- |
0,45 |
Типы выбранных трансформаторов и автотрансформаторов по вариантам сведем в таблицу 3.
Таблица 3. Типы выбранных трансформаторов и автотрансформаторов по вариантам.
|
Вариант 1 |
Вариант 2 |
Вариант 3 |
ТДЦ- 80000/110 |
Т3, Т4 |
Т3, Т4 |
Т5, Т6 |
ТДЦ -125000/110 |
- |
- |
Т3, Т4 |
ТДН -80000/110 |
Т1, Т2 |
- |
Т1, Т2 |
ТД -80000/220 |
Т5 |
Т5 |
Т7
|
ТДЦН -125000/110 |
- |
Т1, Т2 |
- |
АТДЦТН-125000/220/110 |
АТC1 , АТC2
|
АТC1 , АТC2
|
АТC1 , АТC2
|
