5. Особенности работы и параметры тиристоров
Импульсный режим работы. В аппаратуре связи тиристоры находят широкое применение как переключающие устройства, работающие в импульсном режиме. Важнейшей характеристикой работы тиристора в этом режиме является время включения и выключения. Время включения tВКл определяется как промежуток времени между моментом подачи управляющего импульса и моментом достижения током тиристора значения I = 0,9Im (рис. 13). Время включения состоит из двух промежутков: времени задержки t3 и времени нарастания tнар.
Время tз определяется от момента подачи импульса управления до момента, при котором I = 0,1Im. Время задержки определяется для условного транзистора NРN тем промежутком, который требуется для диффузии электронов из N - эмиттера через Р - базу до коллекторного РN - перехода. Время нарастания связано с инерционностью процесса накопления неравновесных зарядов в базовых областях. Для уменьшения времени tВкл необходимо су-. жать базовые области тиристора. Однако это снизит и напряжение Uа вкл.
Время выключения - промежуток времени от момента, когда ток тиристора достиг нулевого уровня до момента восстановления запирающей способности тиристора. При подаче на тиристор запирающего обратного напряжения в цепи тиристора протекает некоторое время ток обратного направления. Это происходит в течение времени, которое требуется для рассасывания зарядов, накопленных в среднем РN - переходе. Избыточные электроны из среднего N - слоя рассасываются в средний Р - слой за счет диффузии и рекомбинации; аналогично избыточные дырки из среднего Р - слоя рассасываются в среднем N - слое. Этим объясняется появление обратного тока в цепи тиристора. Следует отметить, что даже после того, как обратный ток достигнет своего установившегося значения и тиристор восстановит свою запирающую способность, в среднем РN - переходе еще некоторое время сохраняются избыточ- ные заряды. В этом случае при повторной подаче напряжения тиристор открывается при меньших прямых напряжениях, так как для отпирания его потребуется меньшее накопление новых избыточных зарядов.
Время выключения тиристора обычно больше времени включения. Время включения и особенно время выключения определяют частотные свойства тиристора. В настоящее время созданы высокочастотные типы тиристоров, обеспечивающие время включения в сотни наносекунд, а время выключения до единиц микросекунд. Это достигается за счет уменьшения толщины областей, а также путем создания ускоряющего электрического поля внутри более широкой внутренней области.

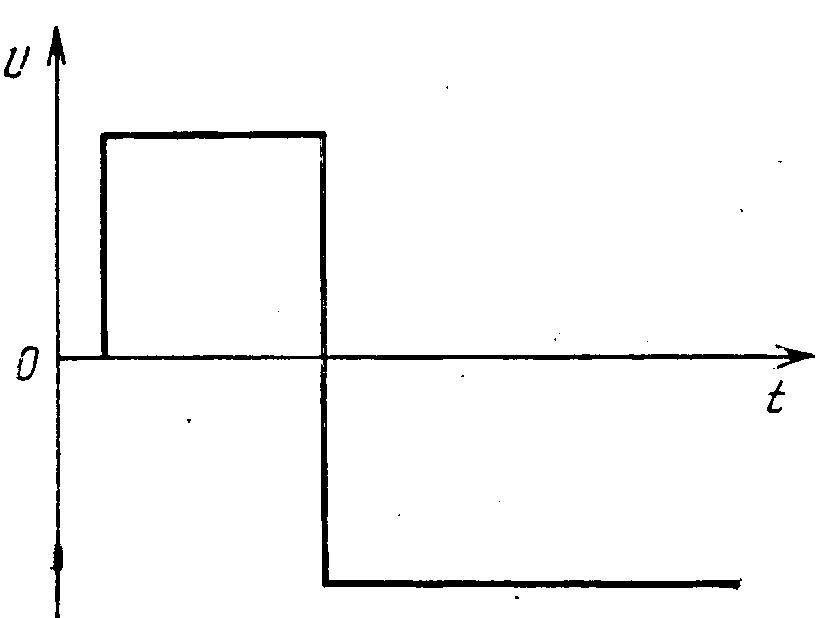

Рис. 13. Импульсы тока тиристора
Влияние температуры на работу тиристоров. Повышение температуры окружающей среды приводит к увеличению обратного тока тиристора, а также к увеличению коэффициентов передачи токов α1 и α2. Это означает, что включение будет происходить при меньших значениях управляющих токов. С ростом температуры снижается допустимая мощность рассеивания и допустимое обратное напряжение.
Параметры тиристора. Система параметров тиристоров состоит из параметров, связанных с процессами включения и выключения и импульсной работы, а также из предельно допустимых параметров.
Напряжение включения Uавкл и удерживающий ток Iуд были рассмотрены выше. Для тринисторов параметром включения является Iупрвкл - минимальное значение постоянного тока управляющего электрода, которое обеспечивает переключение тиристора из закрытого состояния в открытое при определенном режиме в основной цепи. Току Iупрвкл соответствует отпирающее напряжение на управляющем электроде Uупрвкл. Параметры тиристора для импульсного режима работы также были рассмотрены выше.
К предельным параметрам тиристора относятся: IПР.MAX - максимально допустимое среднее значение тока за период.
Тиристоры малой и средней мощности рассчитаны на токи до 10 А, существуют силовые транзисторы большей мощности, у которых IПР.MAX составляет 1000 А и больше; Рmах - максимально допустимая мощность, рассеиваемая на тиристоре; Uобрmах - максимально допустимое обратное напряжение.
Маркировка тиристоров. Первый элемент (буква или цифра) обозначает исходный полупроводниковый материал К или 2 - кремний. Второй элемент (буква) указывает класс прибора: Н -динистор, У - тринисторы. Третий элемент - трехзначное число. Динисторы и тринисторы с прямым током до 0,3 А: 101-199, до 10 А: 201 -299, симметричные тиристоры с токами до 0,3: 501-599, до 10 А: 601- 699. Четвертый элемент (буква) указывает на различия тиристора внутри данного типа по одному или нескольким параметрам. Например, КУ-203А - тринистор с током Iпрmах до 10 А.
