3.1.2. Організаційними заходами, якими досягається безпека робіт в електроустановках, є:

- затвердження переліку робіт, що виконуються за нарядами, розпорядженнями і в порядку поточної експлуатації;

- призначення осіб, відповідальних за безпечне проведення робіт;

- оформлення робіт нарядом, розпорядженням або затвердженням переліку робіт, що виконуються в порядку поточної експлуатації;

- підготовка робочих місць;

- допуск до роботи;

- нагляд під час виконання робіт;

- переведення на інше робоче місце;

- оформлення перерв в роботі та її закінчення.

Приведіть порядок здійснення технічних заходів зі зняттям напруги, які забезпечують безпеку робіт в діючому електроустаткуванні (підготовка робочого місця).

Для підготовки робочого місця до роботи, яка вимагає зняття напруги, слід вжити у вказаному порядку таких технічних заходів:

- здійснити необхідні відключення і вжити заходів, що перешкоджають помилковому або самочинному ввімкненню комутаційної апаратури;

- вивісити заборонні плакати на приводах ручного і на ключах дистанційного керування комутаційною апаратурою;

- перевірити відсутність напруги на струмовідних частинах, які слід заземлити для захисту людей від ураження електричним струмом;

- встановити заземлення (ввімкнути заземлювальні ножі, встановити переносні заземлення);

- обгородити, за необхідності, робочі місця або струмовідні частини, що залишилися під напругою, і вивісити на огородженнях плакати безпеки. Залежно від місцевих умов, струмовідні частини обгородити до чи після їх заземлення.

Під час оперативного обслуговування електроустановки двома і більше працівниками в зміну перелічені в цьому пункті заходи мають виконувати два працівники. В разі одноособового обслуговування їх може виконувати одна особа, крім накладання переносних заземлень і здійснення перемикань, що проводяться на двох і більше приєднаннях в електроустановках напругою понад 1000 В, які не мають діючих пристроїв блокування роз'єднувачів від неправильних дій.

Приведіть порядок здійснення технічні заходів без зняття напруги, які забезпечують безпеку робіт в діючому електроустаткуванні.

Під час роботи в електроустановках напругою до 1000 В без зняття напруги на струмовідних частинах чи поблизу від них необхідно:

- обгородити розташовані поблизу робочого місця інші струмовідні частини, що перебувають під напругою, і до яких можливий випадковий дотик;

- працювати в діелектричному взутті чи стоячи на ізолювальній підставці або на діелектричному килимі;

- застосовувати інструмент із ізолювальними руків'ями (у викруток, крім того, має бути ізольований стрижень); за відсутності такого інструменту слід користуватися діелектричними рукавичками.

Під час виконання робіт без зняття напруги на струмовідних частинах за допомогою ізолювальних засобів захисту необхідно:

- тримати ізолювальні частини засобів захисту за руків'я до обмежувального кільця;

- розміщувати ізолювальні частини засобів захисту так, щоб не виникла небезпека перекриття по поверхні ізоляції між струмовідними частинами двох фаз чи замикання на землю;

- користуватися тільки сухими і чистими ізолювальними частинами засобів захисту з непошкодженим лаковим покриттям.

Охарактеризуйте обов'язки кожної кваліфікаційної групи з електробезпеки для електротехнічного персоналу.

Працівники, що обслуговують електроустановки, зобов'язані знати Правила безпечної експлуатації електроустановок споживачів (ПБЕЕС) відповідно до займаної посади чи роботи, яку вони виконують, і мати відповідну групу з електробезпеки згідно з такими вимогами:

для одержання групи I, незалежно від посади і фаху, необхідно пройти інструктаж з електробезпеки під час роботи в даній електроустановці з оформленням в журналі реєстрації інструктажів з питань охорони праці. Інструктаж з електробезпеки на I групу має провадити особа, відповідальна за електрогосподарство, або, за її письмовим розпорядженням,- особа зі складу електротехнічних працівників з групою III. Мінімальний стаж роботи в електроустановках і видання посвідчень працівникам з групою I не вимагаються;

особам молодшим за 18 років, не дозволяється присвоювати групу вище II;

для присвоєння чергової групи з електробезпеки необхідно мати мінімальний стаж роботи в електроустановках з попередньою групою;

для одержання груп II-III працівники мають:

чітко усвідомлювати небезпеку, пов'язану з роботою в електроустановках;

знати і уміти застосувати на практиці ці та інші правила безпеки в обсязі, потрібному для роботи, яка виконується;

знати будову і улаштування електроустановок;

уміти практично надавати першу допомогу потерпілим в разі нещасних випадків, в тому числі застосовувати способи штучного дихання і зовнішнього масажу серця;

для одержання груп IV-V додатково необхідно знати компонування електроустановок і уміти організувати безпечне проведення робіт, уміти навчити працівників інших груп Правилам безпеки і наданню першої допомоги потерпілим від електричного струму;

для одержання групи V необхідно також розуміти, чим викликані вимоги пунктів Правил безпечної експлуатації єлектроустановок.

Яким чином здійснюється захист від електромагнітних полів промислової частоти?

За допомогою екрануючого костюму та екрануючих пристроїв.

Наведіть порядок надання першої медичної долікарської допомоги ураженому електричним струмом.

Послідовність надання першої допомоги:

— усунути вплив на організм ушкоджуючих факторів, котрі загрожують здоров'ю та життю потерпілих, оцінити стан потерпілого;

— визначити характер та важкість травми, найбільшу загрозу для життя потерпілого і послідовність заходів щодо його рятування;

— виконати необхідні заходи з рятування потерпілих в послідовності терміновості (відновити прохідність дихальних шляхів, здійснити штучне дихання, провести зовнішній масаж серця);

— підтримати основні життєві функції потерпілого до прибуття медичного працівника;

— викликати швидку медичну допомогу або вжити заходів щодо транспортування потерпілого до найближчого лікувального закладу.

Рятування потерпілих від впливу електричного струму залежить від швидкості звільнення його від струму, а також від швидкості та правильності надання йому допомоги. Зволікання може зумовити загибель потерпілого. При ураженні електричним струмом смерть часто буває клінічною, тому ніколи не слід відмовлятися від надання допомоги потерпілому і вважати його мертвим через відсутність дихання, серцебиття, пульсу. Вирішувати питання про доцільність або непотрібність заходів з оживлення та винести заключення про його смерть має право лише лікар.

Опишіть можливі способи звільнення потерпілого від дії електричного струму.

Статична електрика: поняття, причини, захист.

Як здійснюється захист від атмосферної електрики?

Прямий удар блискавки зумовлює миттєве нагрівання струмо-провідних конструкцій до температури плавлення або навіть випару, вибух чи розщеплення непровідних конструкцій, вибух будинків і будівель. При такому прямому ударі блискавки в край металевого резервуару, тепла, що виділяється, достатньо для оплавлення в місці контакту сталевого листа товщиною 4 мм.

Вторинні прояви блискавки виникають через різницю потенціалів на металевих частинах устаткування, трубопроводах і струмо-проводах в результаті електромагнітної й електростатичної індукції від прямого удару блискавки.

Всі металеві провідні елементи будинків і споруд заземлюють для боротьби з виникненням на спорудах і усередині будинків різниці потенціалів між устаткуванням внаслідок електростатичної індукції.

Занесення високих потенціалів у будинки і споруди відбувається через повітряні, надземні і підземні комунікації (труби, повітряні лінії зв'язку й електроенергії та ін.ш.).

Пожежі і руйнування від розрядів атмосферної електрики відбуваються переважно від прямих ударів блискавки. Це найбільш небезпечний її прояв.

Небезпечна блискавка і для людей. Ураження можуть бути через виникнення високих напруг на окремих частинах устаткування усередині будинків й поза будинками, а також під час виникнення крокової напруги.

Будинки і споруди захищають від прямих ударів блискавки блискавковідводами. Блискавковідвід провокує розряд атмосферної електрики (хмари) через себе, запобігаючи розряду через будинок чи споруду, на якому чи поблизу якого він встановлюється, тому що струм блискавки, насамперед, розряджається через заземлені металеві предмети і конструкції, які розташовані високо над поверхнею землі.

Блискавковідвід - це пристрій, який встановлюється на об'єкті, що захищається, чи поблизу нього, що сприймає прямий удар блискавки і відводить струм у землю

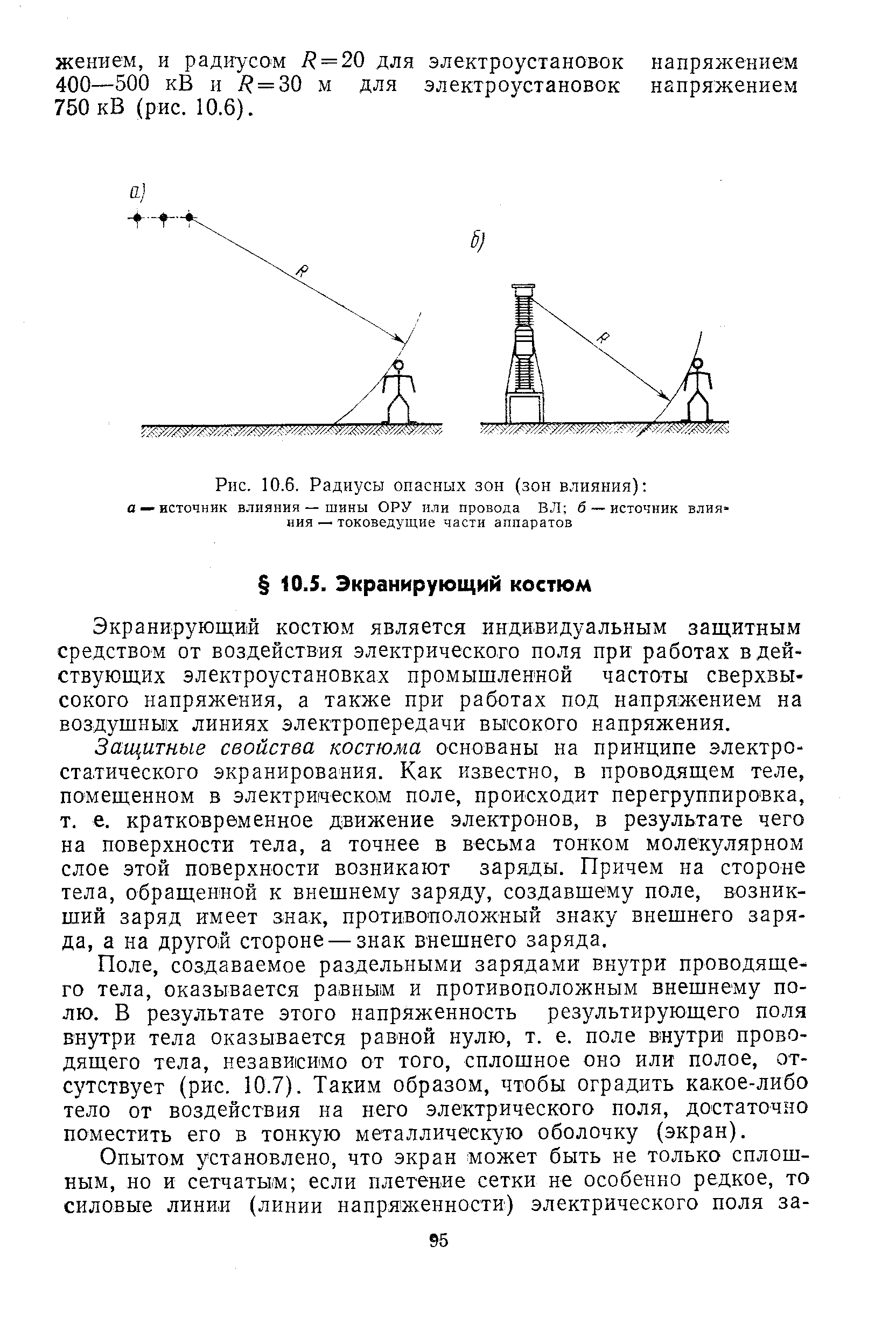

В чому полягає конструкція, призначення і принцип дії екрануючого костюму?

Вимоги до електроустаткування пожежонебезпечних приміщень.

Вимоги до електроустаткування вибухонебезпечних приміщень.

Напруга кроку: принцип дії, визначення та методи виходу із зони її впливу.

Напруга дотику: принцип дії, її визначення, методи захисту.

В чому полягає конструкція, призначення і принцип дії екрануючих пристроїв?+

Экранирующие устройства (экраны) в зависимости от их конструкции и размеров, а также от места и условий размещения могут служить индивидуальными или коллективными средствами защиты людей от воздействия электрического поля при работах в действующих электроустановках промышленной частоты сверхвысокого напряжения.

Экранирующие устройства в зависимости от их назначения и исполнения подразделяются на стационарные и переносные (передвижные). Они должны обеспечивать снижение напряженности электрического поля в защищаемом пространстве до значения менее 5 кВ/м.

Переносные (передвижные) экранирующие устройства, называемые также временными устройствами, предназначены для защиты персонала, выполняющего в течение длительного времени эксплуатационные, ремонтные или монтажные работы на участках действующей электроустановки, не защищенных стационарными экранами. Они изготовляются в виде переносных или передвижных (съемных) козырьков, навесов, перегородок, щитов, палаток и подобных им устройств из тех же материалов, что и стационарные экраны; палатки и навесы могут изготовляться также из специальной металлизированной ткани или обычной ткани, например брезента, покрытой алюминиевой краской.

Сушильные устройства или отдельные его части, выделяющие тепло, покрываются теплоизоляцией или экранируются. Нормативами определено, что температура наружной поверхности теплоизоляции или экранирующих устройств не должна превышать 35 °С.

При изготовлении экранирующих щитов, ширм, штор, занавесей следует применять непрозрачные теплостойкие материалы. При отсутствии опасности возникновения пожара от луча лазера ограждения могут быть сделаны из плотной ткани. Приведение ОКГ в рабочее положение полезно блокировать с установкой экранирующих устройств. Следует избегать работ с лазерными установками при затемнении помещения, поскольку при пониженной освещенности зрачок расширяется и увеличивается вероятность попадания лазерного излучения в глаз.

Як здійснюється вимірювання опору ізоляції в електроустаткуванні? Навести відповідні схеми.

При підготовці до виконання вимірювань опору ізоляції виконують наступні операції:

• Перевіряють зовнішнім оглядом стан мегомметра, з'єднувальних провідників, працездатність мегомметра;

• Термін дії держповірки на мегомметр;

• Виконати контрольну перевірку: стрілка при розімкнутих дротах повинна знаходитися на позначці "нескінченність"; при коротко замкнутих проводах – на позначці "нуль".

Перед початком вимірювань необхідно впевнитися, що на досліджуваному об'єкті немає напруги, ретельно очистити ізоляцію від пилу і бруду і на 2-3 хв. Заземлити об'єкт для зняття з нього залишкових зарядів.

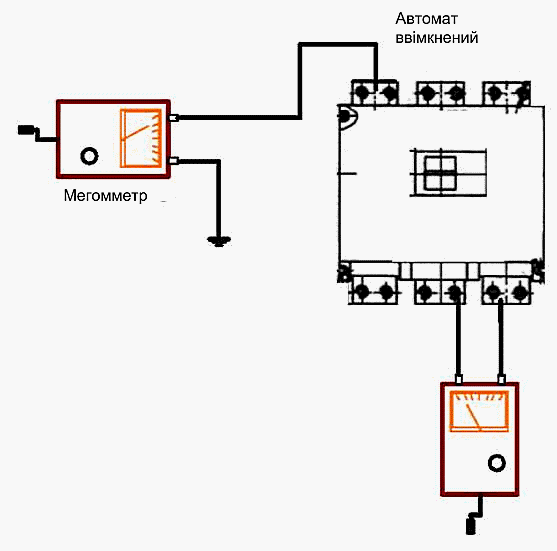

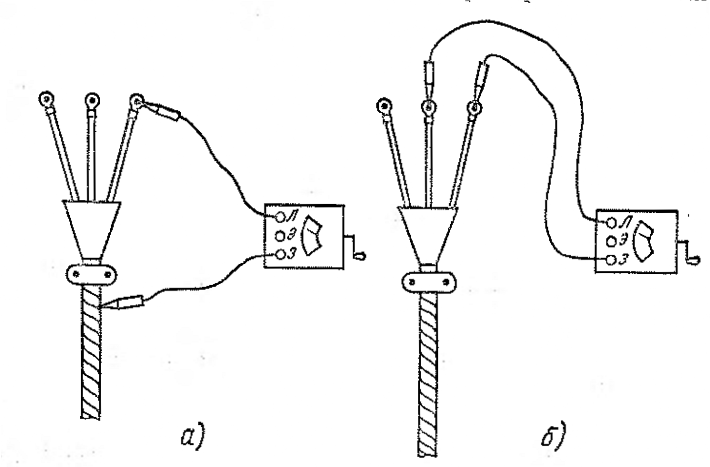

Рис. 2 – Вимірювання опору ізоляції Рис. 3 – Схема вимірювання опору ізоляції

автоматичного вимикача жил кабелю мегомметром:

а – між проводом і землею

б – між проводами двох фаз

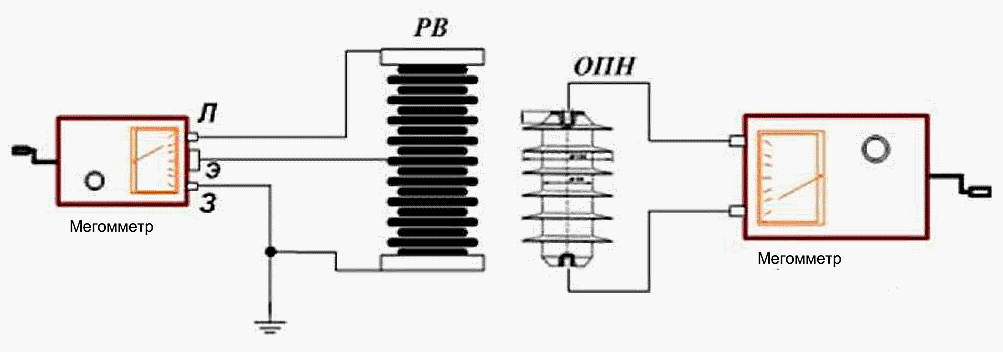

Рис. 6 – Схема вимірювання опору ізоляції розрядника і обмежувача перенапруги

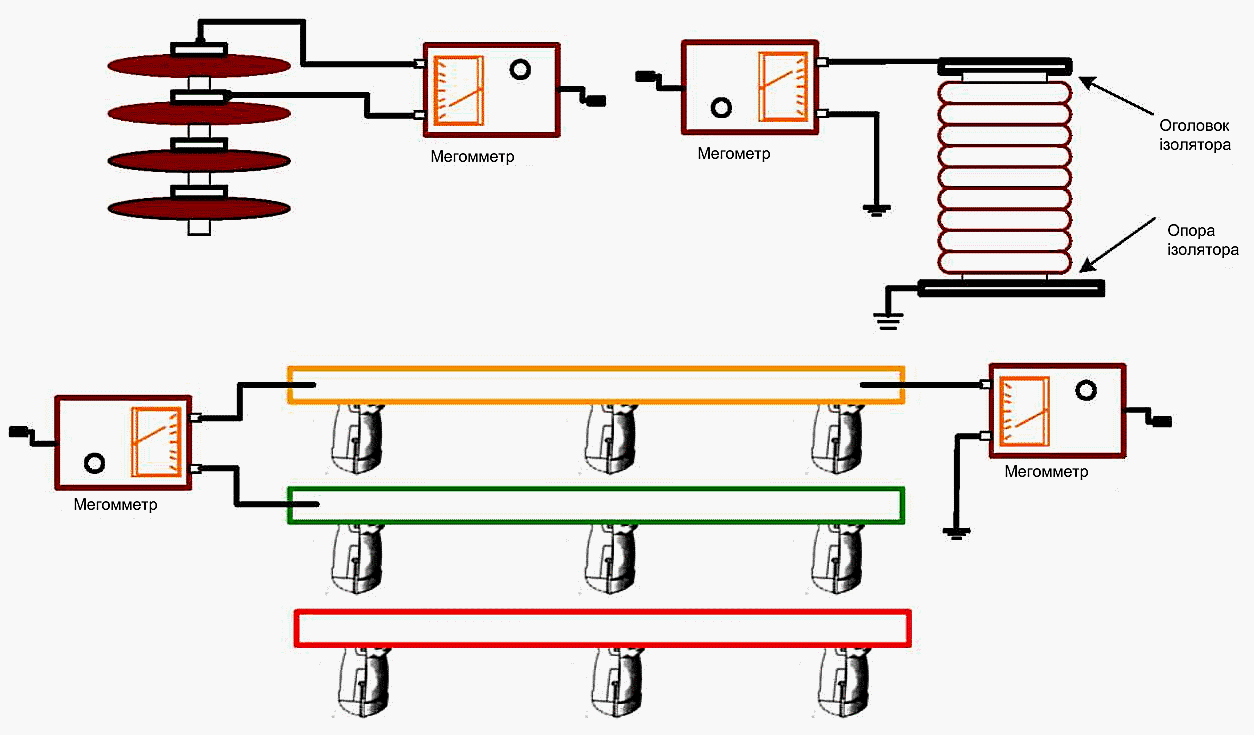

Рис. 4 – Схема вимірювання опору ізоляції ізоляторів і шинопроводів

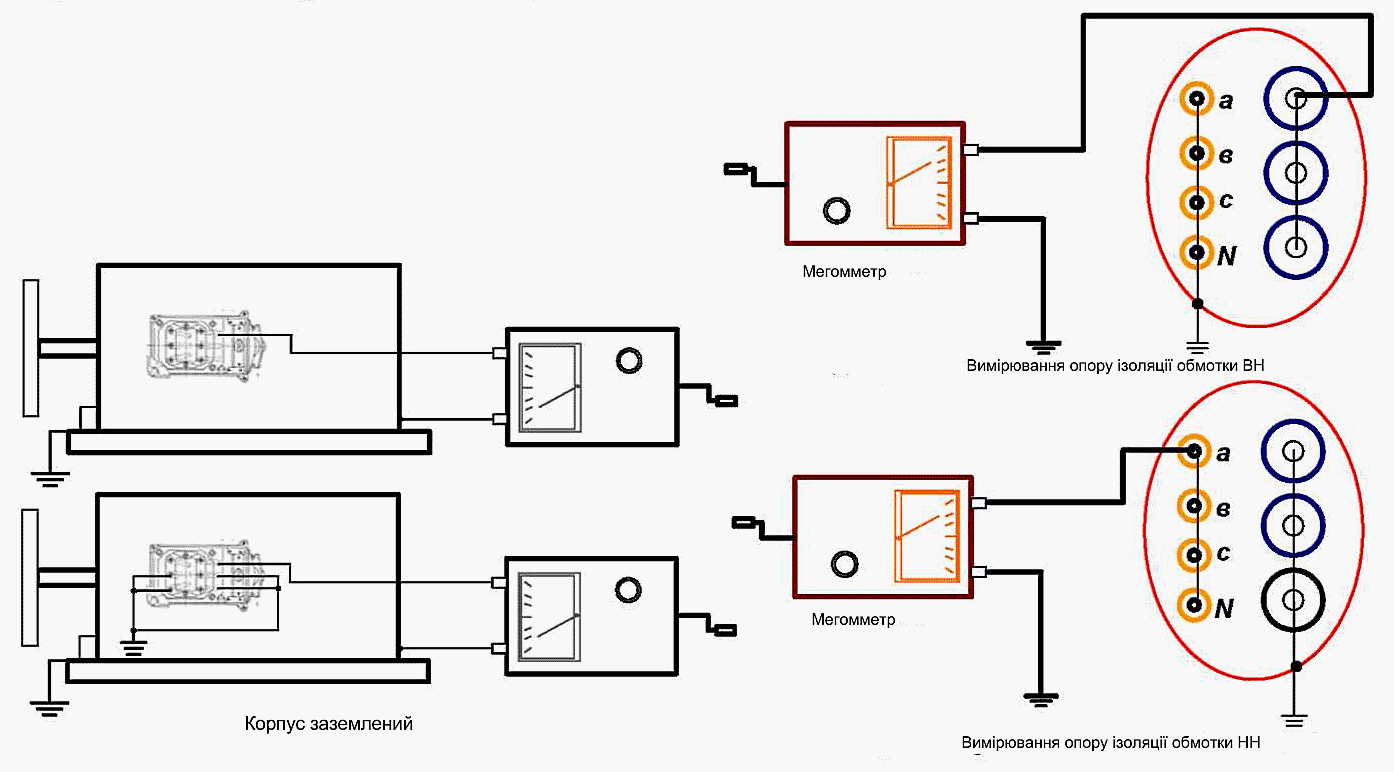

Рис. 5 – Схема вимірювання опору ізоляції обмоток трансформатора

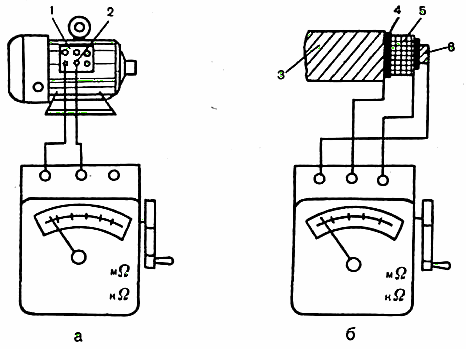

Рис. 7 – Схема вимірювання опору ізоляції:

а – електродвигуна, б – кабелю:

1 – клемний щиток, 2 – виводи котушки, 3 – металевий захист (оболонка),

4 – ізоляція, 5 – екран, 6 – струмові дна жила

Клеми мегомметра (зліва направо): 1 – "лінія", 2 – "земля", 3 – "екран"

Рис. 8 – Схема вимірювання опору ізоляції в однофазній мережі:

L – фазний провідник, N – нульовий робочий провідник, РЕ – захисний провідник

Як поділяються електротехнічні вироби за способом захисту?

Перший – "0" – вироби, які мають робочу ізоляцію та відсутні елементи для заземлення;

Другий – "0І" – вироби, які мають робочу ізоляцію, елемент для заземлення та провід без заземлювальної жили для приєднання до джерела живлення;

Третій – "І" – вироби, які мають робочу ізоляцію та елемент для заземлення. Якщо виріб має провід до джерела живлення, то цей провід повинен мати заземлювальну жилу та вилку із заземлювальним контактом;

Четвертий – "ІІ" – вироби, які мають подвійну чи посилену ізоляцію і не мають елементів для заземлення;

П'ятий – "ІІІ" – вироби, які не мають внутрішніх та зовнішніх електричних кіл з напругою вище 42 В.

Вимоги до електротехнічного персоналу при оперативному обслуговуванні електроустаткування.

Порядок навчання і перевірки знань працівників має бути відповідним до галузевого положення про навчання, інструктаж і перевірку знань працівників з питань охорони праці, узгодженого з Держгірпромнагляд, а також до вимог до електротехнічної обслуги, які містяться в ПТЕ.

Первинний (під час прийняття на роботу) та періодичний (протягом трудової діяльності) медичний огляд працівників провадиться згідно з Положенням про медичний огляд працівників певних категорій.

Працівнику, який пройшов перевірку знань ПБЕЕС, видається посвідчення , яке він зобов'язаний мати при собі під час роботи. Посвідчення про перевірку знань працівника є документом, який засвідчує право на самостійну роботу в електроустановках на зазначеній посаді за фахом. Посвідчення про перевірку знань видається працівникові комісією з перевірки знань підприємства, організації після перевірки знань і є дійсним тільки після внесення відповідних записів.

Під час виконання службових обов'язків працівник повинен мати з собою посвідчення про перевірку знань. За відсутності посвідчення, або за наявності посвідчення з простроченими термінами перевірки знань, працівник до роботи не допускається. Посвідчення про перевірку знань підлягає заміні у випадку зміни посади або за відсутності місця для записів. Посвідчення про перевірку знань вилучається у працівника комісією з перевірки знань в разі незадовільних знань, керівником структурного підрозділу - в разі вигасання терміну дії медичного огляду.

Посвідчення про перевірку знань складається з твердої обкладинки і блоку сторінок. Забороняється допускати до роботи в електроустановках осіб, які не пройшли навчання і перевірку знань ПБЕЕС.

Ті працівники, зайняті виконанням спеціальних видів робіт, до яких висуваються додаткові вимоги безпеки, мають бути навчені безпечному виконанню таких робіт і мати відповідний запис про це у посвідченні з перевірки знань з питань охорони праці.

знати будову і улаштування електроустановок;

уміти практично надавати першу допомогу потерпілим в разі нещасних випадків, в тому числі застосовувати способи штучного дихання і зовнішнього масажу серця;

чітко усвідомлювати небезпеку, пов'язану з роботою в електроустановках;

знати і уміти застосувати на практиці ці та інші правила безпеки в обсязі, потрібному для роботи, яка виконується;

Дайте характеристику наряд-допуску для виконання робіт в діючому електроустаткуванні.

Наряд – допуск - складене на спеціальному бланку розпорядження на безпечне проведення роботи, що визначає її зміст, місце, початок і закінчення, необхідні заходи безпеки, склад бригади і осіб, відповідальних за безпечне виконання роботи

3.3.1. Наряд на роботу виписується у двох примірниках за умови дотримання чіткості і ясності записів в обох примірниках. Заповнення наряду олівцем, виправлення і перекреслювання написаного тексту є неприпустимим.

3.3.2. Наряд передається оперативному працівнику або працівнику, який готує робоче місце в електроустановках без місцевих чергових працівників, перед початком підготовки робочого місця.

3.3.3. Допускається передача наряду по телефону працівником, який видає наряд, старшому в зміні оперативному працівнику зазначеної в наряді електроустановки, або керівнику робіт. В цьому разі наряд заповнюється в трьох примірниках: один примірник заповнює працівник, який видає наряд, а два - працівник, який

приймає його по телефону.

3.3.4. Наряд виписують на одного керівника робіт (наглядача) з однією бригадою. На руки керівнику робіт видається тільки один наряд.

На однотипні роботи, що виконуються без зняття напруги однією бригадою, може бути виданий один спільний наряд для виконання їх в порядку черги на кількох приєднаннях, в одному або різних РУ, у різних приміщеннях підстанцій. Оформлення переведення з одного робочого місця на друге вимагається тільки в разі переходу з одного РУ на інше, з одного поверху РУ на інший.

3.3.5. В електроустановках, де напруга знята з усіх струмовідних частин, у тому числі й з виводів ПЛ та КЛ, і замкнутий вхід до суміжної електроустановки (збірки та щити до 1000 В можуть залишатися під напругою), допускається видавати один наряд для одночасної роботи на всіх приєднаннях.

3.3.6. В разі розширення робочого місця чи зміни кількості робочих місць слід видавати новий наряд.

3.3.7. В разі заміни керівника робіт, а також зміни складу бригади більше ніж наполовину, має бути виданий новий наряд.

3.3.8. Оперативні працівники під час чергування з дозволу старшого в зміні оперативного працівника можуть залучатись до участі в роботі ремонтної бригади без включення в наряд, з записом в оперативному журналі після цільового інструктажу і розпису за нього.

3.3.9. Наряд видається на термін не більше 15 календарних днів від дня початку роботи.

Наряд може бути продовжений один раз на термін не більше 15-ти календарних днів від дня продовження. Продовжити наряд може працівник, який видав наряд, або інший працівник, який має право видачі нарядів на роботи в даній електроустановці.

3.3.10. Система нумерації нарядів, порядок їх реєстрації і зберігання встановлюється письмовим розпорядженням особи, відповідальної за електрогосподарство.

3.3.11. Наряди, роботи за якими закінчені повністю, зберігаються протягом 30-ти діб.

3.3.12. Форма журналу обліку робіт за нарядами і розпорядженнями наведена у додатку 5.

В кожному електрогосподарстві підприємства роботи за нарядами і розпорядженнями слід обліковувати в призначеному для цього журналі обліку робіт за нарядами і розпорядженнями, за рекомендованою в додатку 5 формою.

В журналі у відповідних графах реєструється первинний допуск до роботи за нарядами і повне її закінчення, допуск до роботи згідно з розпорядженням та її закінчення (за винятком робіт згідно з розпорядженнями, які виконуються найбільш оперативними працівниками або під їхнім наглядом, запис про які робиться тільки в оперативному журналі). Крім того, первинні і щоденні допуски до робіт за нарядами оформляються записами в журналі; в цьому разі зазначається тільки номер наряду і робоче місце.

Відповідальність за ведення і цілісність журналу покладається на особу, відповідальну за електрогосподарство. Журнал має бути пронумерований, прошнурований і скріплений печаткою. Термін його зберігання після останнього запису - 6 місяців.

Яка особа має право бути керівником робіт в електроустаткуванні? Перерахуйте її обов'язки.
