Подбор муфты
Муфты подбирают по расчетному крутящему моменту и диаметрам соединяемых концов валов.
Расчетный крутящий момент:
,
где Kp
– коэф. режима работы Kp=2
Определяем диаметр вала (
-
возьмем равным 30,4, как для стали 40Х):
мм
Округляем диаметр до стандартного d=24мм.
Выбираем упругую муфту с торообразной оболочкой
d=24 мм D=200 мм
[T]=200 Нм [n]=41 c-1
Тип и исполнение 1;
L=245 мм l=82 мм
Муфта 1-200-24-1 у2 ГОСТ 50892-96

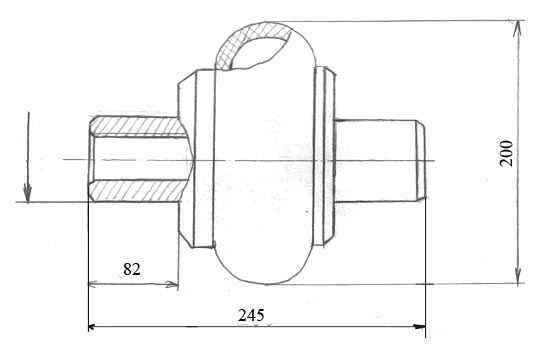

Эскиз упругой муфты с торообразной оболочкой:
Рисунок 10. Эскиз муфты
Список литературы
Богданов Е.А., Клюев В.А., Сметанин А.С. Расчет и конструирование передач с гибкой связью с применением ЭВМ: Методическое указание и справочные материалы к курсовому проектированию. Архангельск: РИО АЛТИ, 1992-46с.
Перевязкин Ю.Д. Валы, подшипники, муфты: Методическое указание к курсовому проектированию. Архангельск: РИО АЛТИ, 1987.-35с.
Богданов Е.А., Сметанин А.С. и др. Конструирование деталей передач: Методические указания к курсовому проектированию. Архангельск: РИО АЛТИ, 1992.-36с.
Прокофьев Г.Ф. Механические передачи: учебное пособие / Г.Ф. Прокофьев, Н.И. Дундин, Н.Ю Микловцик. – Архангельск: Изд-во Арханг. Гос. Техн. Ун-та, 2005. – 210с.
Г.Ф. Прокофьев, Н.И. Дундин, Н.Ю Микловцик. Зубчатые и червячные передачи: учебное пособие /. – Архангельск: Изд-во Арханг. Гос. Техн. Ун-та, 2002. – 116с.
