3. Технология производства работ по устройству монолитного фундамента

3.1. Выбор типа опалубки.

3.1.1 Требования, предъявляемые к опалубке.

Опалубкой называется временная вспомогательная форма, повторяющая геометрические очертания возводимой конструкции и служащая для ее устройства. Трудоемкость опалубочных работ составляет приблизительно 40% от всего комплекса бетонных работ. Сроки и качество возведения конструкции во многом определяет применяемая опалубка. Опалубочные системы должны удовлетворять предъявляемым им требованиям по конструктивной прочности, точности, надежности и долговечности, иметь высокие механические свойства, а именно прочность и геометрическая неизменяемость формы в процессе производства работ, индустриальность изготовления, многократность использования (оборачиваемость), удобство сборки и разборки, минимальная стоимость, отсутствие щелей, ровность поверхности, прилегающей к бетону.

По материалам различают опалубку деревянную, металлическую и железобетонную. Опалубки могут изготавливать как полностью стальными, так и комбинированными.

По условиям применения опалубку подразделяют на инвентарную и стационарную, используемую только для одного сооружения. По конструкции и назначению инвентарная опалубка может быть разборно-переставной, переставной, скользящей. Разборно-переставная опалубка бывает мелко- и крупнощитовая, а также объемная (блочная).

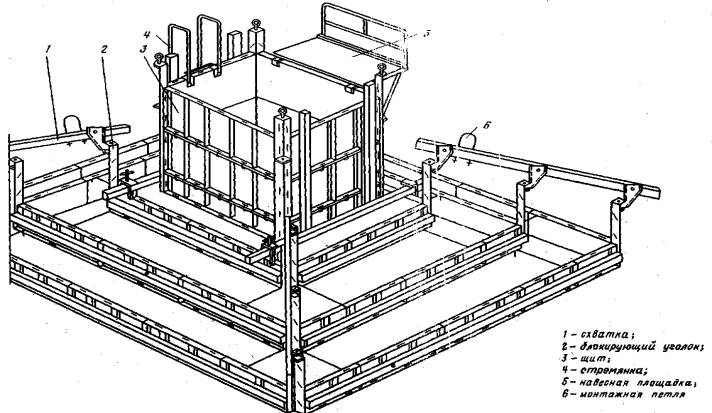

Мелкощитовая опалубка состоит их отдельных щитов небольшого размера(1-2 м) и массы (до 50 кг), а также несущих и поддерживающих элементов, крепежных и соединительных узлов.

Крупнощитовая опалубка бывает в виде щитов больших размеров, либо в виде крупных опалубочных панелей, собранных из мелких щитов. Применяют такую опалубку для колонн больших сечений, гладких стен, гидротехнических сооружений и т.д.

В данном курсовом проекте выбираем разборно-переставную мелкощитовую деревянную опалубку.

3.1.2. Монтаж опалубки. Состав звена плотников.

Сборку опалубки или ее монтаж ведут, как правило, из готовых элементов (щитов, панелей) и узлов крепления, изготовленных в опалубочных мастерских или цехах. Качество опалубки должно удовлетворять требованиям ГОСТа и СНиПа.

Состав работ при устройстве опалубки:

1. проверка разметки по осям и отметкам;

2. установка щитов;

3. установка креплений опалубки;

4. выверка установленной опалубки.

Состав работ при разборке опалубки:

1. снятие элементов с перерезыванием проволочных стяжек и скруток;

2. снятие щитов, досок;

3. спуск элементов опалубки;

4. сортировка, очистка элементов опалубки от налипшего бетона и выдергивания гвоздей;

5. сностка элементов опалубки к месту складирования и укладка в штабель.

1-я ступень: F₁=4.5*0.3*4*52=280.8 м²

2-я ступень: F₂=3.5*0.3*4*52=218.4 м²

3-я ступень: F₃=0.9*1.5*4*52=280.8 м²

Общая площадь опалубки: F=F₁+F₂+F₃=280,8+218,4+280,8=780 м²

Трудоемкость монтажа опалубки: T=F*N_вр=780*0.4=312 чел-ч

N_вр = 0,4 – норма времени;

Продолжительность монтажа опалубки:

П=Т/n=312/2=156 ч,

П=156/8,2=19.02 смен,

Где n=2 человека – состав звена

Трудоемкость распалубки:

Т=F*N_вр=780*0,1=78 чел-ч

Продолжительность распалубки:

П=Т/n=78/2=39 ч

П=39/8,2=4,76 смены

Состав звена плотников:

1. устройство опалубки – плотник 2 разряда, плотник 4 разряда;

2. разборка опалубки – плотник 2 разряда, плотник 3 разряда.
