2. Строительный объем

Строительный объем здания равен V_стр=h*b*l,

Где h – высота здания

b – ширина

l – длина

h = 9 м

b=12+18+12=42 м

l=12*6=72 м

V_стр = 9*42*72=27216 м³

2. Производство земляных работ

   1. Разбивка и закрепление осей здания

До начала земляных работ нулевого цикла на местности производятся геодезические работы по разбивке и закреплению осей здания. При подготовке территории строительной площадки или трассы линейного земляного сооружения их расчищают от кустарников, пней, леса и больших камней, снимают слой растительного грунта или торфа, сносят существующиеи неиспользуемые строения. При наличии на площадке высокого уровня грунтовых вод с выходом их на поверхность земли чаще всего производится подсыпка грунта, а в необходимых случаях осушение территории путем устройства системы дренажей, водоперехватывающих и водоотводных канав.

В населенных пунктах проектируемые здания и сооружения привязывают к красным линиям. Новые строительные площадки привязываются к пунктам государственной триангуляции и разбиваются на квадраты со стороной 100 или 200 м. На местности вершины вершины квадратов закрепляются временными реперами. К сети квадратов, называемой опорной геодезической сеткой, привязываются все здания и сооружения.

Разбивку котлованов начинают с выноса и закрепления на местности створными знаками основных разбивочных осей, в качестве которых принимают согласно разбивочным чертежам взаимно перпендикулярные крайние или центральные оси здания. После этого вокруг будущего котлована на расстоянии 2-3 м от его уровня параллельно основным разбивочным осям устанавливается обноска, которая состоит из забитых в грунт металлических стоек или вкопанных деревянных столбов и прикрепленных к ним досок. Верхняя грань досок устанавливается по нивелиру на высоте 1,2 м и по возможности на уровне нулевой отметки или на установленном и одинаковом расстоянии от неё. На обноску переносятся основные разбивочные оси здания. Все оси закрепляются на обноске гвоздямиили пропилами и нумеруются. Размеры котлована по низу и по верху и другие характерные его точки отмечаются хорошо видимыми колышками или вехами. Для пропуска машин в котлован в обноске устраиваются разрывы.

Обноска используется только в начальный период строительства, так как она быстро выходит из строя. Поэтому после возведения подземной части здания основные разбивочные оси переносятся на его цоколь.

Перед началом производства работ на месте возводимого объекта производится планировка площадки. Площадь площадки определяется по наружным размерам здания с добавлением 10 метров по длине и ширине здания.

2. Планировка площадки с выбором типа бульдозера

Бульдозеры широко применяются при выполнении вспомагательных работ: планировочных, устройстве русел искусственных сооружений, постройке временных землевозных и притрассовых автодорог, в карьерах, при нарезке уступов, при сооружении земляного полотна на косогорах. Для работы бульдозера устраивают въезды и съезды крутизной 1:5 по всей длине фронта отсыпки.

Перед началом производства работ на месте возводимого объекта производится планировка площадки бульдозером ВгТЗ ДЗ-42.

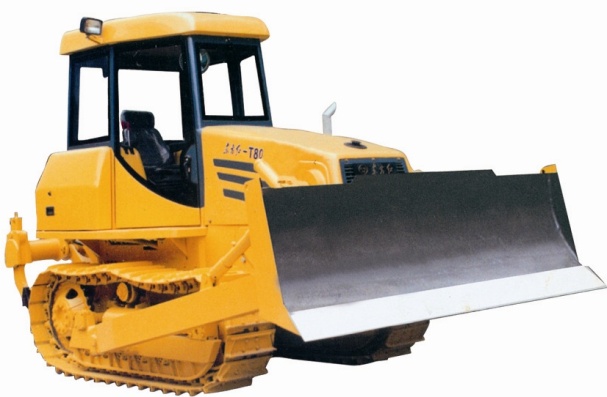

Общий вид и характеристики бульдозера ВгТЗ ДЗ-42:

Технические характеристики ВгТЗ ДЗ-42

Основные характеристики
Общий вес, кг	7390
Двигатель
Мощность двигателя, кВт (л.с.)	90 (85)
Тип двигателя	дизельный
Размеры
Габаритные размеры, мм	4980x2520x2650
Эксплуатационные характеристики
Максимальная сила тяги, кН	36,5
Характеристики бульдозера
Тип бульдозерного отвала	неповоротный
Ширина х Высота отвала, мм	2520x800-950
Максимальное заглубление/подъем отвала, мм	500/410
Другие характеристики
Вид шасси	гусеницы

Площадь планировки определяется по наружным размерам здания с добавлением 10 метров по длине и ширине здания:

F_пл-ки= (42+10+10)*(72+10+10)=5704 м²

Время, за которое бульдозер выполнит работу:

t_пл-ки =2*F_пл*n_вр/1000 = 5704*2*0.66/1000≈7,5 маш/час,

где n_вр = 0,66 – норма времени на 1000 м² спланированной поверхности за один проход бульдозера.

Смены, за которые бульдозер выполнит работу:

7,5/8,2 = 0,91≈1 смена

Состав звена: машинист 6 разряда

Технологическая схема работы бульдозера представлена ниже.

1, 2, 3, 4, 5, 6, 7 - траншеи; 8 - перемычки (ребро) шириной 0,7 м; 9 - участки проходов; 10 - место складирования грунта растительного слоя; 11 - ось котлована; 12 - направление разработки грунта растительного слоя.
