Подстроечный резистор 1кОм.

Рис.6

Транзистор кт601ам

Наимен.	Тип	Uкбо(и), В	Uкэо(и), В	Iкmax(и), мА	Pкmax(т), Вт	h21э	Iкбо, мкА	fгр., МГц	Кш, Дб
КТ601АМ	n-p-n	100	100	30	0.25(0.5)	≥16	≤50	≥40	-

Корпус:

Рис.7

U_кбо - Максимально допустимое напряжение коллектор-база

U_кбои - Максимально допустимое импульсное напряжение коллектор-база

U_кэо - Максимально допустимое напряжение коллектор-эмиттер

U_кэои - Максимально допустимое импульсное напряжение коллектор-эмиттер

I_кmax - Максимально допустимый постоянный ток коллектора

I_кmax и - Максимально допустимый импульсный ток коллектора

P_кmax - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода

P_кmax т - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом

h_21э - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером

I_кбо - Обратный ток коллектора

f_гр - граничная частота коэффициента передачи тока в схеме с общим эмиттером

К_ш - коэффициент шума биполярного транзистора

АЛС324Б

Индикаторы знакосинтезирующие, на основе соединения арсенид—фосфид—галлий. Предназначенный для визуальной индикации. Индикаторы имеют семь сегментов и децимальную точку, излучающих свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку. Выпускаются в пластмассовом корпусе, у индикаторов АЛС324Б — элементы имеют общий анод. Высота знака 7,5 мм. Масса прибора не более 2 г.

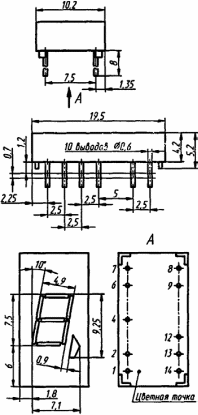

Конструктивные параметры

Рис.8

Принципиальная электрическая схема индикатора АЛС324Б

Рис.9

Соответствие между сегментами индикатора и буквенными обозначениями

Рис.10

Внешний вид индикатора АЛС324

Рис.11

Электрические и световые параметры

Цвет свечения	Сила света при Iпр = 20 мА через элемент, не менее: сегмента	Децимальной точки	Относительная неравномерность силы света между элементами, не более	Длина волны излучения в максимуме спектральной плотности	Постоянное прямое напряжение на элементе при Iпр = 20 мА, не более
Красный	0,15 мкд	0,05 мкд	3	650...670 нм	2,5 В

Предельные эксплуатационные данные

Обратное напряжение любой формы и периодичности	Постоянный прямой ток через элемент: при T = -60...+35 °С	при T = +70 °С1	Импульсный прямой ток при tипр. ср = 25 мА	Рассеиваемая мощность: при T = -60...+35 °С	при T = +70 °С1	Температура окружающей среды
5 В	25 мА	17,5 мА	300 мА	500 мВт	150 мВт	-60...+70 °С

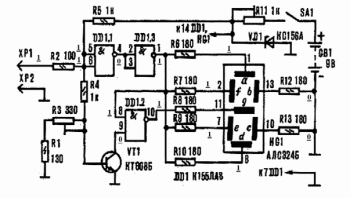

Расстановка логических уровней в зависимости от входного сигнала.

Логические уровни при отсутствии сигнала на входе пробника. На сегментах g, b и c

устанавливаются лог. уровни 0, следовательно, работают только эти сегменты.

Рис.12

Лог. уровни при подаче на вход лог. уровня 1. Сегмент g погаснет, b и c же останутся в рабочем состоянии.

Рис.13

Лог. уровни пробника при подаче на вход 0. На все сегменты подается лог. уровень 0, кроме сегмента g.

Рис.14

Фотография собранного логического пробника.

Рис.15

Габаритные размеры печатной платы

Рис.16

Экспериментальная часть.

Рис.17

Изменяя сопротивление R1, устанавливаем значение напряжения подаваемого на индикатор, до свечения “0” на индикаторе. Фиксируем значение напряжения по показанию вольтметра, что в нашем случае, составляет, значение 0.3В. Изменяя сопротивление R1 в противоположную сторону, добиваемся свечения “1” на индикаторе и фиксируем значение напряжения на вольтметре, что в нашем случае составляет 5.4В.

Экспериментально измеренная чувствительность логического пробника составляет:

-При 0.3В - логический “0”

-При 6В - логическую “1”

В интервале от 0.3В до 6В индикатор фиксирует “-1”

Список использованной литературы

1.Справочная книга радиолюбителя-конструктора. ( авторы: С.А. Бокуняев; Н.М. Борисов, под редакцией Н. И. Чистякова )

2. Справочник «Цифровые устройства на МОП-интегральных микросхемах»

(автор: С.А.Бироков).

3. Справочник «Интегральные микросхемы» под редакцией Б. В. Табарина.

4.Справочник по электрическим конденсаторам, под общей редакцией И. И. Четверкова и В.Ф. Смирнова.

5.Справочник «Микросхемы для бытовой радиоаппаратуры» (авторы: И.В Новаченко;

В. М. Петухов).

6.Интернет источник.
